3.1.1 Метод 2. Разделение сигналов вч стволов ферритовыми циркуляторами.
Ферритовый циркулятор (ФЦ) представляет собой волноводный тройник, в центре которого помещен ферритовый стержень, намагниченный .вдоль своей оси внешним постоянным магнитным полем. Если ферритовый стержень убрать, то волна, поступающая в любое плечо ФЦ (например, в плечо I) делится поровну между остальными двумя плечами II и III с одинаковыми амплитудами и синфазными полями. При наличии намагниченного ферритового стержня, являющегося своего рода переизлучателем СВЧ поля, можно так подобрать его параметры, при которых прямая и переизлученная стержнем волны в плече II будут синфазны и иметь одинаковые амплитуды, тогда как в плече III указанные прямая и переизлученная волны будут противофазны. При таких условиях энергия волны из плеча I полностью перейдет в плечо II и не пройдет в плечо III, То же самое можно сказать и о энергии волны, поступающей извне, например, в плечо II — она пройдет в плечо III и не пройдет в плечо I. Такая невзаимная связь между плечами ФЦ дает возможность применять их для разделения и сложения сигналов ВЧ стволов.

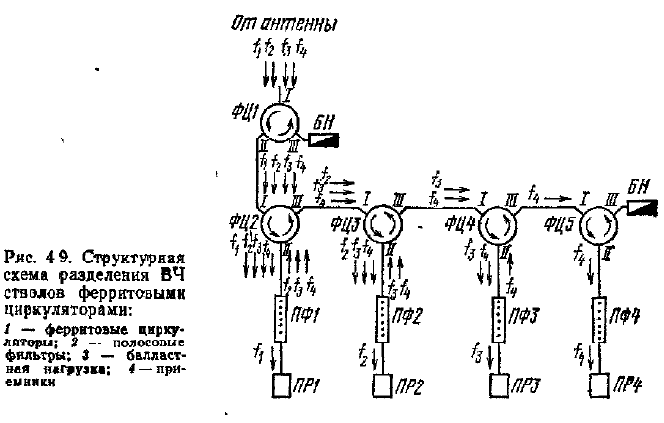

Одна ,из таких схем разделения сигналов четырех ВЧ стволов представлена на рис. 4.9.
Сигналы стволов с частотами f1, f2, f3, f4 подаются на вход первого циркулятора ФЦ1, которые поступают затем в плечо II (в плечо III они не попадают) и далее на выход к плечу I ФЦ2. ФЦ1 выполняет роль ферритового вентиля и предназначен для согласования антенно-фидерного тракта с устройством разделения сигналов ВЧ стволов. Если из-за неидеального согласования имеют место отражения от плеча I ФЦ2, то отраженные сигналы снова поступают в плечо II ФЦ1. Учитывая направление циркуляции энергии в циркуляторе, из плеча II ФЦ1 отраженные сигналы поступают в плечо III и поглощаются в балластной нагрузке БН.
Из рис. 4.9 видно, что плечи II всех циркуляторов, кроме первого, связаны с многозвенными полосовыми фильтрами ПФ1— ПФ4. Каждый полосовой фильтр пропускает к своему приемнику (Пр) сигнал лишь с той частотой, на которую этот фильтр настроен (например, f1). Сигналы с частотами других стволов (f2, f3 и f4) отражаются от ПФ1 и поступают снова в плечо II циркулятора ФЦ2. В результате благодаря свойству циркулятора поля основной и переизлученной волн в плече III ФЦ2 будут в фазе и поступят к следующему блоку с ферритовым циркулятором ФЦЗ. В следующих блоках выделение сигналов остальных стволов (f2, f3 и f4) происходит аналогичным образом.
3.2 Уровень сигнала на входе приемника. Множитель ослабления.
Основные соотношения. В точке, где установлена приемная антенна, напряженность электромагнитного поля сигнала
Е = Е0V(t). (4.7)
Здесь Eо — напряженность электромагнитного поля при распространении в свободном пространстве; V(t) - множитель ослабления, величина которого в разные моменты времени может принимать значения от 1—2 до 10-2 и меньше. Из (4.7) следует, что множитель ослабления
V(t)=E/E0 (4.8)
т. е. определяется отношением напряженности поля Е при распространении в реальных условиях к напряженности поля в той же точке при распространении в свободном пространстве.
Из курса распространения электромагнитных волy известно, что
E0 = ; (4.9)
где Рп — мощность колебаний, подаваемых с выхода передатчика на вход фидера антенны; Gп — коэффициент усиления передающей антенны; R — расстояние между точками передачи и приема (длина интервала); η— КПД фидера, включенного между передатчиком и антенной.
Мощность сигналя на выходе приемной антенны можно определить через ее эффективную площадь Sаэ:
Pпр = ; (4.10)
На основании (4.2)
=SKи = ; (4.11)
Для определения мощности сигнала на входе приемника P0вх подставим в (4.10) значения Е и Sае из (4.7), (4.9) и (4.11) и учтем потери в фидерном тракте, включенном между антенной и приемной аппаратурой. После соответствующих преобразований имеем
Pс вх = Pп Gп Gпр ηп ηпр 2 V2(t) = V2(t) (4.12)
Здесь ηпр — КПД фидерного тракта на стороне приема; Gпр, — коэффициент усиления приемной антенны, а
Асв = 2 (4.13)
- ослабление сигнала в свободном пространстве.
Выражение (4.12) можно записать иначе:
Pс вх = P0 вх V2(t) (4.14)
Здесь
(4.15)
— мощность сигнала на входе приемника при распространении в свободном пространстве, где V(t) = 1
Множитель ослабления сигнала V(t) зависит от ряда причин:
1. Интерференции прямой волны и волн, отраженных от поверхности Земли и верхних слоев атмосферы. Вследствие случайного изменения температуры, давления и влажности воздуха вертикальный градиент диэлектрической проницаемости атмосферы изменяется, в результате чего изменяется траектория этих сигналов на пути от передающей антенны к приемной. В соответствии с этим происходит случайное изменение фазовых соотношений между сигналами в точке приема. В случае равенства амплитуд складываемых сигналов при фазовом сдвиге между ними, близком к 180°, возникают глубокие замирания, и прием практически становится невозможным.
2. Экранирующего действия поверхности Земли. Из-за случайных изменений траектории радиоволн электромагнитная энергия в большей или меньшей степени экранируется препятствиями на поверхности Земли, что приводит к изменению величины V(t).

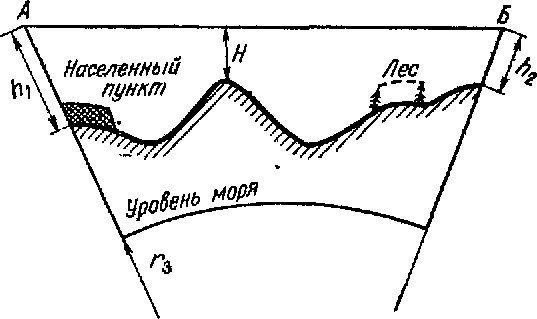

Рис. 4.10. Профиль интервала в полярной системе координат
Рассеяния и поглощения радиоволн осадками, парами воды и кислородом атмосферы.
На условия распространения радиоволн существенное значение оказывает характер местности, над которой они проходят, и состояние атмосферы. Рассмотрим рис. 4.10, где изображен профиль некоторого интервала РРЛ, т. е. вертикальный разрез местности между двумя радиорелейными станциями с учетом леса, строений и особенностей рельефа. Прямая АБ, соединяющая центры антенн, показывает траекторию радиоволн при распространении в свободном пространстве, т. е. без учета искривления (рефракции) в атмосфере. При выбранных высотах подвеса антенн h1 и h2 между линией АБ и наивысшей точкой препятствия получается просвет H.
Для практических целей удобней пользоваться профилем, построенным в прямоугольной системе координат, а не в полярной, как это было сделано на рис. 4.10. Естественно, такой переход повлечет за собой изменение вида кривой, определяющей уровень моря (или любой другой условный нулевой уровень); При переходе к прямоугольной системе координат поверхность Земли с радиусом rЗ с достаточной степенью точности можно заменить параболой, описываемой уравнением
; (4.16)
Здесь R — длина интервала; Rx—расстояние от точки начала отсчета 0 (см. рис. 4.11).
После подстановки в (4.16) значения rЗ — 6370 км имеем ух, м:
; (4.17)
Построенная по формуле (4.17) кривая принимается за уровень моря или другой произвольно выбираемый условный нулевой уровень.

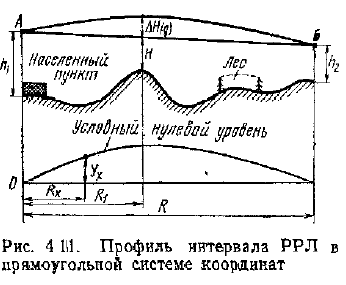

Начертив линию, изображающую условный нулевой уровень, откладывают от него высотные отметки профиля, определенные по топографическим картам. Полученные точки соединяются плавной линией. На профиле также помещаются в масштабе лес, строения и антенные опоры с высотами h1 и h2. На рис. 4.11 показан тот же профиль трассы, что и на рис. 4 10, но построенный в новой системе координат. Величина просвета Н на этих рисунках определена без учета влияния атмосферы на распространение радиоволн.
Из-за неоднородности атмосферы радиоволны распространяются по криволинейной траектории, что получило название атмосферной рефракции. При нормальном состоянии атмосферы температура с высотой уменьшается, давление падает, а относительная влажность сохраняет постоянное значение. Это приводит к уменьшению диэлектрической проницаемости воздуха е при увеличении высоты h. Вследствие этого увеличивается просвет (см. рис. 4.11).
Изменение ε с высотой принято оценивать вертикальным градиентом диэлектрической проницаемости воздуха
; (4.18)
Вдоль интервала РРЛ величина ε, а, следовательно, и gε изменяется. Поэтому вводят понятие «эффективного» градиента диэлектрической проницаемости воздуха g. Под величиной g понимают такое значение градиента, при котором напряженность поля в точке приема будет такой же, как и в случае реального изменения gε на интервале.
В зонах с умеренным климатом статистическое распределение g близко к нормальному закону. Так, например, для центральных районов Европейской территории СССР среднее значение градиента , а стандартное отклонение
За счет рефракции происходит изменение просвета на трассе на величину ΔH(g) (см. рис. 4.11):
, (4.19)
где kтр=R1/R — относительная координата препятствия на трассе. Суммарная величина просвета
(4.20)
При g<0 (положительная рефракция) величина просвета Н(g) увеличивается. При g>0 (субрефракция) величина H(g) уменьшается.
Введем относительный (нормированный) просвет
, (4.21)
где
(4.22)
- просвет, при котором множитель ослабления на интервале примерно равен единице.
Если p(g≥1), т. е. H(g) ≥H0, то трасса называется открытой. Когда 0≤p(g) <1, т. е. 0≤H(g)<H0,трасса полуоткрытая. При p(g)<0 или H(g)<0 трасса закрытая.
Рассмотрим расчет множителя ослабления при заданных параметрах трассы и атмосферы.
Расчет множителя ослабления для открытых трасс. Как известно из курса распространения радиоволн, множитель ослабления для открытых трасс
(4.23)
Здесь Ф — модуль коэффициента отражения; ΔR — разность хода прямой и отраженной волн.
При отражении радиоволн от гладкой плоской поверхности и множитель ослабления будет изменяться от 2 до 0 или, переходя к децибелам, от +6 дБ до —∞. При отражении радиоволн от выпуклой поверхности Земли коэффициент отражения
Ф = DФпл, (4.24)
где D — коэффициент расходимости радиоволн; Фпл — коэффициент отражения от плоской поверхности.
Величина Фпл зависит от характера поверхности. Например, для водной поверхности или солончаков ; для равнины, лугов ; для среднепересеченной местности
и т. д.
Неровности рельефа, растительность, строения и т. д. могут заметно изменить картину распространения радиоволн. На условиях распространения сказывается состояние поверхности в зоне, расположенной вокруг геометрической точки отражения. Если высоты неровностей Δh в указанной зоне удовлетворяют критерию Рэлея, известному из курса распространения радиоволн,
: (4.25)
где п — номер интерференционного минимума, то отражение можно считать близким к зеркальному и . В тех случаях, когда Δh> Δhмакс, происходит диффузное отражение и . Значения коэффициента Фпл близки к нулю и при отражении волн короче 10 см от леса

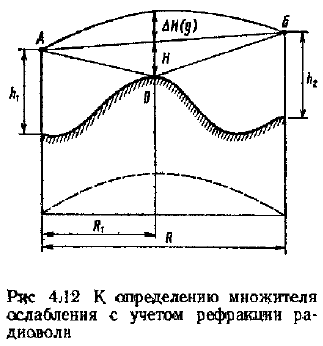

Для последующих расчетов перейдем в формуле (4.23) от разности хода радиоволн ΔR к нормированному просвету р(g). Согласно рис. 4.12, разность хода . Так как , то из геометрических соотношений можем записать
; (4.26)
Разделим числитель и знаменатель (4.26) на Н0, тогда с учетом (4.21) и (4.22) получим
(4.27)
В результате подстановки (4.27) в (4.23) окончательно получаем
(4.28)
Из (4.28) следует, что при любых значениях Ф максимальные и минимальные величины V получаются при выполнении условий:
; (4.29)
(4.30)
Здесь т и п — целые числа, равные 1, 2... .
