2 Обзор радиорелейных линий связи

2.1 Определение

Радиорелейная линия представляет (РРЛ) собой цепочку приемо-передающих станций, антенны которых отстоят друг от друга на расстояние R прямой видимости. Для передачи сигналов на значительные расстояния используется принцип ре­трансляции — каждая станция, входящая в РРЛ, принимает, усиливает и излучает сигнал в направлении соседней станция. Современные РРЛ позволяют осуществить высококачественную передачу различных сообщений на расстояния в несколько тысяч километров, т. е. значительно превышающие Расстояние R. Расстояние R, км, в случае гладкой поверхности Земли (равнина без леса или вод­ная поверхность) может быть определено по приближенной фор­муле:

R = 4(Vh1 + Vh2), (2.1)

где h1и h2 — высоты установки соответственно передающей и приемной антенн соседних станций, м. Из (2.1) следует, что при h1= h2= 40 м R=50 км.

В зависимости от рельефа местности и особенности условий распространения радиоволн высота установки антенн изменяется от 10—20 до 70—100 м, а величина R — от 30 до 70 км.

Для передачи сигналов от одной радиорелейной станции (РРС) к другой применяются остронаправленные антенны с коэф­фициентом усиления 30—40 дБ (103—104 раз по мощности) н бо­лее. Большие коэффициенты усиления антенн позволяют приме­нять на РРЛ передатчики сравнительно небольшой мощности (не более 10—20 Вт).

Для работы РРЛ выделяются полосы частот, расположенные в области 0,4; 2; 4; 6; 8 и 11 ГГц. Идет освоение более высокочастотного диапазона до 15 ГГц и выше. Выбор указанных диа­пазонов обусловлен, главным образом, тем, что в этом случае, во-первых, оказывается возможной передача большого объема ин­формаций (обеспечивается большая пропускная способности), во-вторых, достаточно высокие помехоустойчивость и надежность связи. Малая ширина диаграммы направленности антенн дает воз­можность избежать взаимных помех между РРС, работающими на одинаковых частотах.

2.2 Типы станций ррл

Все станции РРЛ в зависимости от их мест расположения, назначения и комплектации подразделяются на промежуточные (ПРС), оконечные (ОРС) и узловые (УРС) станции (рис. 4.1).

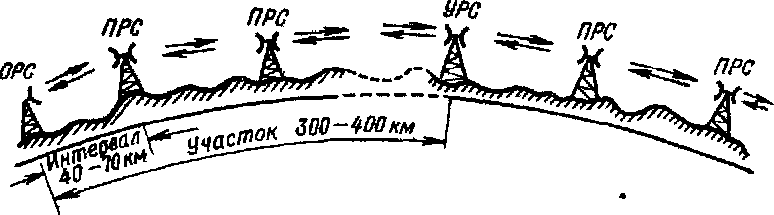

Рис 4 1 Упрощенное изображение радиорелейной линии

Промежуточные радиорелейные станции предназначаются для приема от предыдущей станции модулированных СВЧ сигналов, усиления их и передачи на последующую станцию. Эти станции оборудуются автоматизированной аппаратурой и являются в ос­новном необслуживаемыми. Управление и наблюдение за рабо­той аппаратуры необслуживаемых ПРС производятся с ОРС или УРС автоматически или дистанционно с помощью специальной системы телеобслуживания.

Оконечные радиорелейные станции расположены на концах магистральной линии или на концах линий, ответвляемых от ма­гистральной. На ОРС производятся введение и выделение сообще­ний, передаваемых по РРЛ. С помощью соединительных линий ОРС связываются с междугородными телефонными станциями (МТС), междугородными телевизионными аппаратными (МТА) и между­городными вещательными аппаратными (MBA), которые явля­ются основными источниками сообщений, передаваемых по РРЛ. - На ОРС всегда имеется обслуживающий технический персонал, обеспечивающий исправность аппаратуры не только данной ОРС, но и подчиненных ей нескольких ПРС на участке резервирования.

Узловые радиорелейные станции, так же как и ОРС, имеют об­служивающий технический персонал. Устанавливаются УРС в тех пунктах трассы РРЛ, где требуется производить выделение и ввод телефонных сообщений, выделение или замену программ телевидения. Выделенные телефонные, телевизионные или другие сообщения далее подаются к соответствующим потребителям.
