3.1.1 Метод 1. Разделение сигналов вч стволов полосовыми фильтрами.

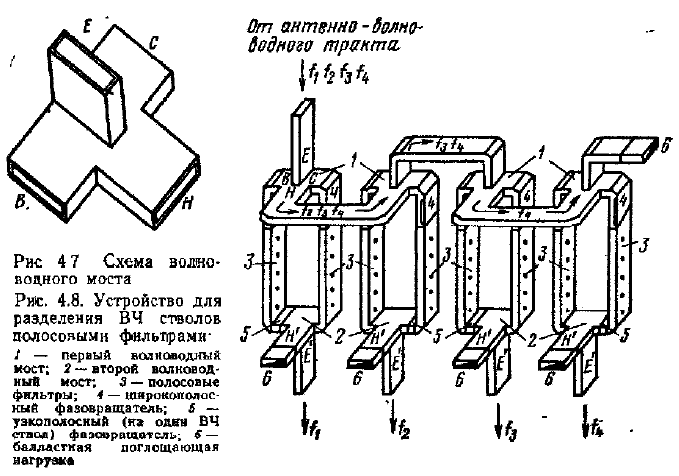

В устройствах разделения (и сложения) сигналов ВЧ стволов с помощью полосовых фильтров (ПФ) широко используются волноводные мосты (двойные волноводные тройники) (рис. 4.7)
Характерной особенностью волноводного моста является то, что при полной симметрии н согласовании плеч моста сигнал, поданный в плечо В, делится поровну между плечами В и С (но противофазно), а в плечо H не поступает. Сигнал, поданный в плечо Н, также делится поровну между плечами В и С (но уже синфазно), а в плечо Е не поступает.
На основании свойств обратимости можно утверждать, что если из боковых плеч В и С приходят волны с равными амплитудами и фазами, то они складываются в плече Н, образуя удвоенную амплитуду волны, и взаимно компенсируются в плече Е. Если же волны из боковых плеч В и С приходят в противофазе, то в плече Н амплитуда волны будет равна нулю, а в плече Е — удвоенному значению.
Из приведенных свойств следует, что плечи Е и Н волноводного моста взаимно развязаны, г. е. энергия волн не может переходить из плеча Е в плечо Н и наоборот.
Структурная схема разделительного фильтра (РФ) РРЛ на четыре ВЧ ствола показана на рис. 4.8. Разделительный фильтр состоит из четырех последовательно включенных блоков. Каждый блок содержит два двойных волноводных моста 1 и 2, два полосовых фильтра 3, два фазовращателя 4 и 5 и одну балластную поглощающую нагрузку 6. Все элементы РФ выполняются из отрезков стандартных волноводов прямоугольного сечения.
Принцип действия РФ РРЛ заключается в следующем. Колебания с несколькими частотами f1, f2, f3, f4, и от АФТ поступают в плечо Е (см. рис. 4.8) первого волноводного моста 1 Энергия этих сигналов делится между плечами В и С поровну (но противофазно, поэтому в плечо Н не поступает) и направляется к полосовым фильтрам 3, установленным в каждой из этих ветвей. Полосовые фильтры первого блока настроены на частоту f1, поэтому они пропускают колебания только с частотой f1, которые поступают во второй волноводный мост 2 и далее в приемник. Сигналы с частотами f2, f3 и f4, отражаются полосовыми фильтрами и возвращаются обратно в первый волноводный мост 1 к плечам В и С. Для того чтобы энергия отраженных сигналов не попала в плечо Е моста 1, в одну из ветвей (В или С) между волноводным мостом и ПФ включается фазовращатель 4, обеспечивающий сдвиг фаз в 90°. В этом случае отраженные от ПФ волны, достигнув волноводного моста 1 , будут иметь одинаковые фазы, так как одна из этих волн, проходя дважды через фазовращатель 4 (туда и обратно), получает сдвиг фаз в 180°. Таким образом, отраженные сигналы с частотами f2, — f4, поступают не в плечо Е, а в плечо Н первого блока, которое подключено ко входу второго блока РФ, выделяющего ВЧ сигнал следующего ствола (f2,), и т. д.
Следует отметить, что из-за наличия фазовращателя 4 волны, поступающие во второй волноводный мост 2 из обеих ветвей В и С, оказываются дополнительно сдвинутыми по фазе друг относительно друга на 90°. Для того чтобы компенсировать этот сдвиг, необходимо включить между одним из ПФ и мостом 2 второй фазовращатель 5.
Разделительные фильтры передающего тракта построены аналогично разделительным фильтрам приемного тракта.
