2.4 Классификация ррл

Радиорелейные линии прямой видимос­ти можно классифицировать следующим образом.

1. По пропускной способности:

- многоканальные РРЛ (с чис­лом каналов свыше 300);

- РРЛ средней емкости (от 60 до 300 ка­налов);

- малоканальные РРЛ (менее 60 каналов).

2. По области применения:

- стационарные магистральные мно­гоствольные РРЛ большой емкости и большой протяженности (до 10—12 тыс. км);

- зоновые стационарные РРЛ средней емкос­ти областного и республиканского значения и РРЛ, используемые на ответвлениях от магистральных линий (протяженность таких РРЛ может составлять до 1000-км и более);

- РРЛ местного рай­онного значения (в основном малоканальные РРЛ, которые мо­гут быть как стационарными, так и подвижными, в том числе мо­бильными) .

3. По способу уплотнения каналов и типу модуляции СВЧ колебаний передатчиков:

- РРЛ с частотным уплотнением и час­тотной модуляцией СВЧ колебаний передатчиков (см, гл. 5);

- РРЛ с временным уплотнением и передачей сообщений в анало­говой форме (см. гл. 6);

- РРЛ, предназначенные для передачи со­общений в цифровой форме (см. гл. 7).

4. По диапазону используемых частот: РРЛ дециметрового, сантиметрового и миллиметрового диапазонов.

3 Принципы и методы построения ррл

3.1 Антенно-фидерный тракт

Одной из важнейших задач построения АФТ является одновременная независимая передача по одному общему АФТ сигналов нескольких ВЧ стволов. В состав АФТ входят антенны, фидерные линии (коаксиаль­ные или волноводные), устройства для частотного разделения (по­лосовые фильтры СВЧ, ферритовые циркуляторы) и поляриза­ционного разделения стволов (поляризационное селекторы, корректоры поляризации), а также герметизирующие вставки, ферри­товые вентили, фильтры поглощения волн и др.

Построение АФТ различных РРЛ систем в зависимости от их назначения, числа стволов, емкости и диапазона рабочих частот РРЛ выполняется различно.

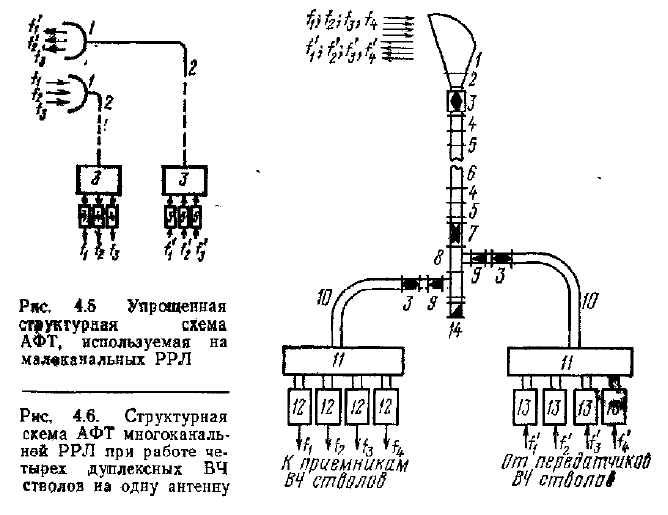

Для РРЛ малой и средней емкостей при малом числе стволов может применяться схема АФТ, приведенная на рис. 4.5.

Схема содержит: антенны 1, каждая из которых работает либо только на передачу, либо только на прием; фидеры 2, представляющие собой коаксиальные кабели (при работе РРЛ в ДЦВ), или вол­новоды (при работе в сантиметровом диапазоне); приемные и передающие разделительные фильтры 3 с частотной селекцией совместно с полосовыми фильтрами 4, включенными на входе приемников, и фильтрами гармоник 5, включенными на выходе передатчиков. Каждая ячейка разделительного фильтра настрое­на на частоту соответствующего ВЧ ствола. Фильтры 3 и 4, а также 3 и 5 образуют РПФ.

Основным недостатком рассмотренной схемы АФТ является то, то для приема и передачи СВЧ сигналов используются обособ­ленные антенны и фидерные тракты, что приводит к громоздкос­ти и удорожанию системы.

Для РРЛ с большим числом каналов применяются более сложные схемы разделения стволов, которые позволяют исполь­зовать общую антенну и АФТ как для приема, так и для пере­дачи. При этом число антенн и число фидерных линий на РРС уменьшаются вдвое.

Большое распространение во многих радиорелейных системах получила схема АФТ, в которой используются поляризационные селекторы. При этом применяется горизонтальная и вертикальная поляризация поля волн для принимаемого и излучаемого сигна­лов. Приемники и передатчики РРС одного направления связи через поляризационный селектор ПС соединяются с общей антен­ной, либо двумя волноводами прямоугольного сечения, в каждом из которых распространяются волны с одной поляризацией, либо одним волноводом круглого сечения, позволяющим одновременно передавать пo нему в разных направлениях две группы взаимно поляризованных волн. Наибольшее применение получила схема АФТ с волноводами круглого сечения (рис. 4.6). Схема состоит из антенны 1, переходного элемента от квадратного сечения рупора антенны к круглому сечению волновода 2, герметизирующей вставки 3, а также фильтров 4 н 5 для поглощения паразитных волн типа Н и типа Е. Все эти элементы АФТ находятся вместе с антенной наверху антенной мачты. От этих элементов идет вол­новод круглого сечения 6, соединяющий антенну с приемо-передающей аппаратурой, установленной в техническом зале РРС. В тех­ническом зале волновод круглого сечения через фильтры погло­щения 4 и 5 и корректор поляризации 7 присоединяются к поля­ризационному селектору 8. Заканчивается АФТ короткими отрез­ками волноводов прямоугольного (или эллиптического) сечения 10, соединяющими поляризационный селектор 8 с ферритовыми вентилями 9, герметизирующими вставками 3 и разделительными фильтрами ВЧ сигналов на приеме и передаче 11, а также поло­совыми фильтрами 12 и фильтрами гармоник 13. Фильтры 11 и 12, а также И и 13 образуют РПФ.

Рассмотрим два метода разделения ВЧ сигналов, относящих­ся к приемникам различных стволов, при передаче их по общему фидерному тракту. Отметим, что эти методы полностью примени­мы и для случаев, когда требуется объединить (сложить) несколь­ко ВЧ сигналов, идущих от передатчиков различных стволов, для передачи их по общему фидерному тракту к антенне.
