2.3 Структурная схема ррл.
Упрощенная структурная схема РРЛ представлена на рис. 2.2. Для обеспечения дуплексной связи на каждой ОРС устанавливаются приемник (Пр) и передатчик (П), а на ПРС и УРС — два приемника и два передатчика. Передача и прием радиосигналов производятся на разных радиочастотах, благодаря чему передатчик данной РРС не мешает работе ее приемника. В соответствии с рис. 2.2 в состав ОРС и УРС, кроме Пр и П входит аппаратура уплотнения (АУ). На ОРС групповое сообщение, снимаемое с выхода АУ, модулирует колебания передатчика П с несущей частотой f1. Затем сигнал через разделительно-полосовой фильтр (РПФ) подводится к антенне и излучается в сторону соседней ПРС.

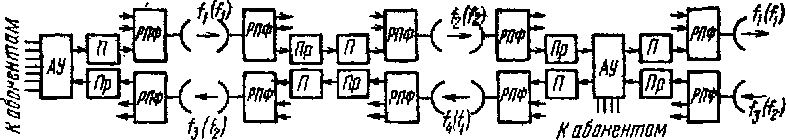

Рис 4.2 Упрощенная структурная схема радиорелейной линии
На соседней ПРС разделительный фильтр РПФ и Пр настроены на несущую частоту f1 приходящего сигнала Этот сигнал усиливается, преобразуется в передатчике П в сигнал с несущей частотой f2 и затем излучается в сторону следующей РРС, где осуществляются аналогичные процессы, в результате которых сигнал с несущей частотой f2 принимается, преобразуется в сигнал с несущей частотой fi и cнова излучается в сторону соседней ПРС. Таким образом, происходит передача между двумя ОРС, или двумя УРС, или между ОРС и УРС как в одном, так и в другом направлениях.
На ОРС и УРС принятые колебания после усиления демодулируются, в результате чего получают исходное групповое сообщение, которое подводится к приёмной части АУ, а затем разделяется по соответствующим каналам.
Рабочие частоты приемников и передатчиков РРЛ выбираются из общего диапазона частот, отведенного для ее работы с таким расчетом, чтобы разница между частотами приема и передачи каждой РРС была достаточна для подавления разделительно- полосовыми фильтрами РПФ как излучений от передатчиков, установленных на данной станции, так и помех, создаваемых вне станции.
Для увеличения пропускной способности РРЛ на каждой РРС обычно устанавливается несколько комплектов приемо-передающей аппаратуры, подключаемых к одной общей антенне через РПФ и устройства сложения и использующих разные несущие (рабочие) частоты. Цепочка РРС с одним комплектом однотипной высокочастотной приемо-передающей аппаратуры и РПФ, установленных на каждой станции (без модуляторов и демодуляторов), образуют так называемый высокочастотный (ВЧ) ствол РРЛ или радиоствол. Высокочастотный ствол, таким образом, представляет собой радиоканал, по которому можно передавать высокочастотный сигнал, модулированный передаваемым сообщением.
Так как основную часть стоимости РРЛ составляет не приемопередающая аппаратура, а затраты, связанные со строительством зданий, антенных опор, антенн, основного и резервного энергетического оборудования и т. д., строительство РРЛ с несколькими высокочастотными стволами является экономически целесообразным. Увеличение числа стволов позволяет значительно увеличить пропускную способность РРЛ. Поэтому современные магистральные РРЛ имеют до восьми радиостволов, часть которых (один-два ствола) используется для автоматического резервирования рабочих стволов при выходе их из строя.
При передаче по РРЛ телефонных сообщений, кроме оборудования, относящегося к радиостволу, приходится устанавливать соответствующие модуляторы, и демодуляторы, которые соединяются с АУ. В этом случае радиоствол вместе с модуляторами и демодуляторами и АУ образуют так называемый телефонный ствол.
При передаче по РРЛ телевизионных программ, кроме оборудования, относящегося к радиостволу, также устанавливаются соответствующие модуляторы, демодуляторы и АУ, формирующие групповое телевизионное сообщение. В этом случае радиоствол вместе с перечисленным оборудованием образует телевизионный ствол.
Аналогично образуются резервный ствол, ствол служебной связи и др. Рабочие и резервные радиостволы имеют однотипную приемо-передающую аппаратуру, но работают на разных несущих частотах. Ствол служебной связи, как правило, имеет упрощенную приемо-передающую аппаратуру.
Современные РРЛ позволяют осуществлять одновременную передачу по одному радиостволу до 2700 телефонных сообщений или передачу телевизионных программ с несколькими каналами звукового сопровождения и вещания. В стадии разработки и внедрения находятся РРЛ на 3600 и большее число телефонных каналов
