Зг с кварцевым резонатором
Кварцевый резонатор используется в схеме индуктивной трёхточки вместо L2 , а в емкостной вместо L1 , либо как частотно-избирательный элемент в цепи ОС. Когда кварц является элементом цепи ОС, в схеме возбуждается та частота, для которой Zкв(f)0, т.е. частота вблизи f1 . При этом частота настройки контура, то есть величины Z1, Z2 и Z3 – некритичны, что позволяет упростить схему автогенератора, используя неинвертирующий усилитель
Принцип построения трёхточечных однокаскадных схем зг
В общем виде такие схемы (рис. 4) содержат реактивные двухполюсники Z1(j), Z2(j) и Z3(j), причём Z1(j0)+Z2(j0)+Z3(j0)=0 .
Для выполнения условия баланса фаз необходимо, чтобы с учётом инверсии фазы в транзисторе напряжения на сопротивлениях ОС Z2 и Z3 были противофазные, то есть Z2 и Z3 должны иметь реактивность одного знака. При этом коэффициент равен . Тогда Z1(0)-Z3(0) и .

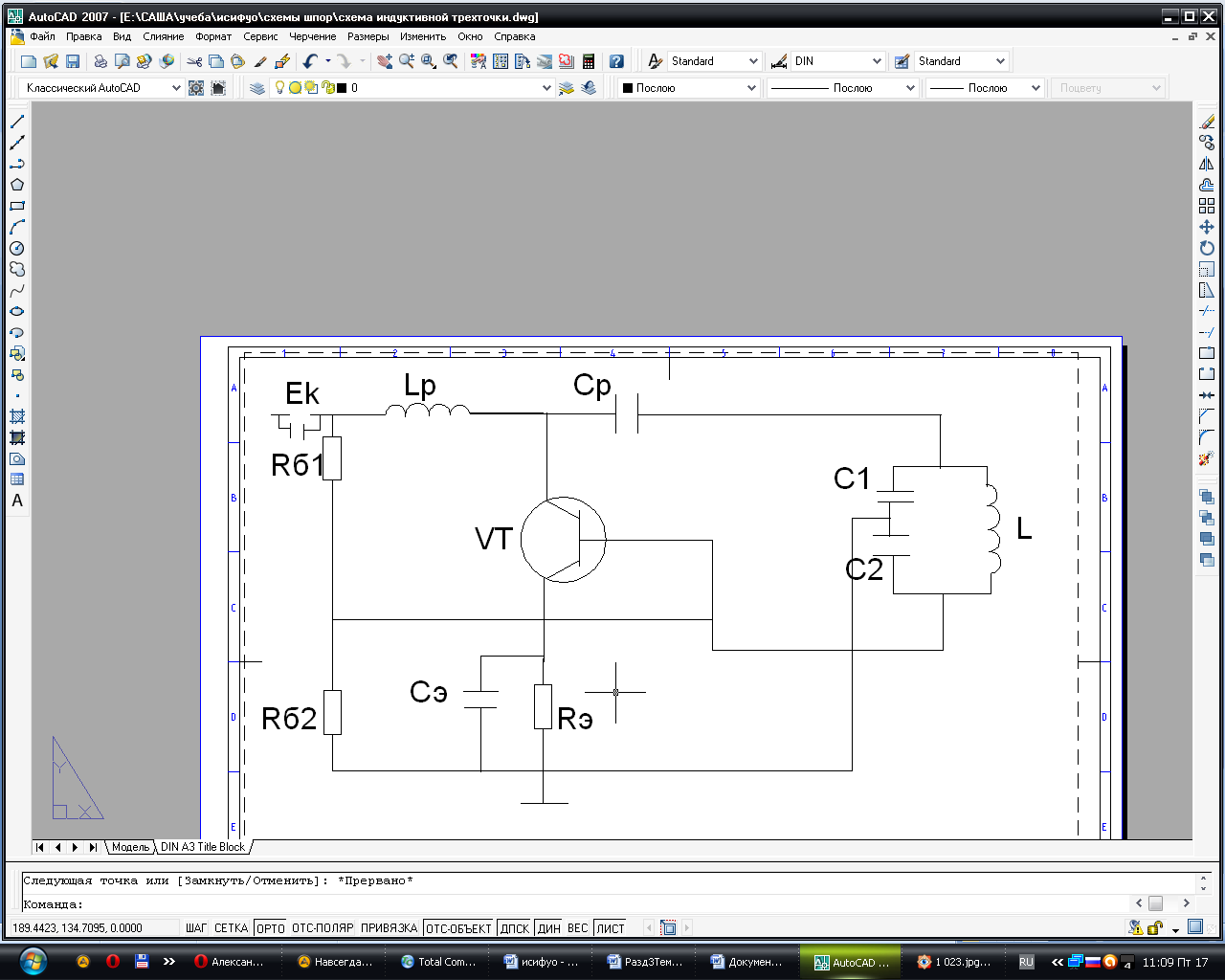

Схема емкостной трехточки
46.Зг с rc-цепью ос. Зг с многозвенной rc-цепью ос.
LC-генераторы могут использоваться на частотах сотен кГц, на более низких частотах LC-контуры имеют большие габариты и кварцевый резонатор трудно реализовать. На НЧ обычно используются автогенераторы на RC-элементах. Если использовать инвертирующий усилитель
С1=С2=С3=С и R1=R2=R3=R

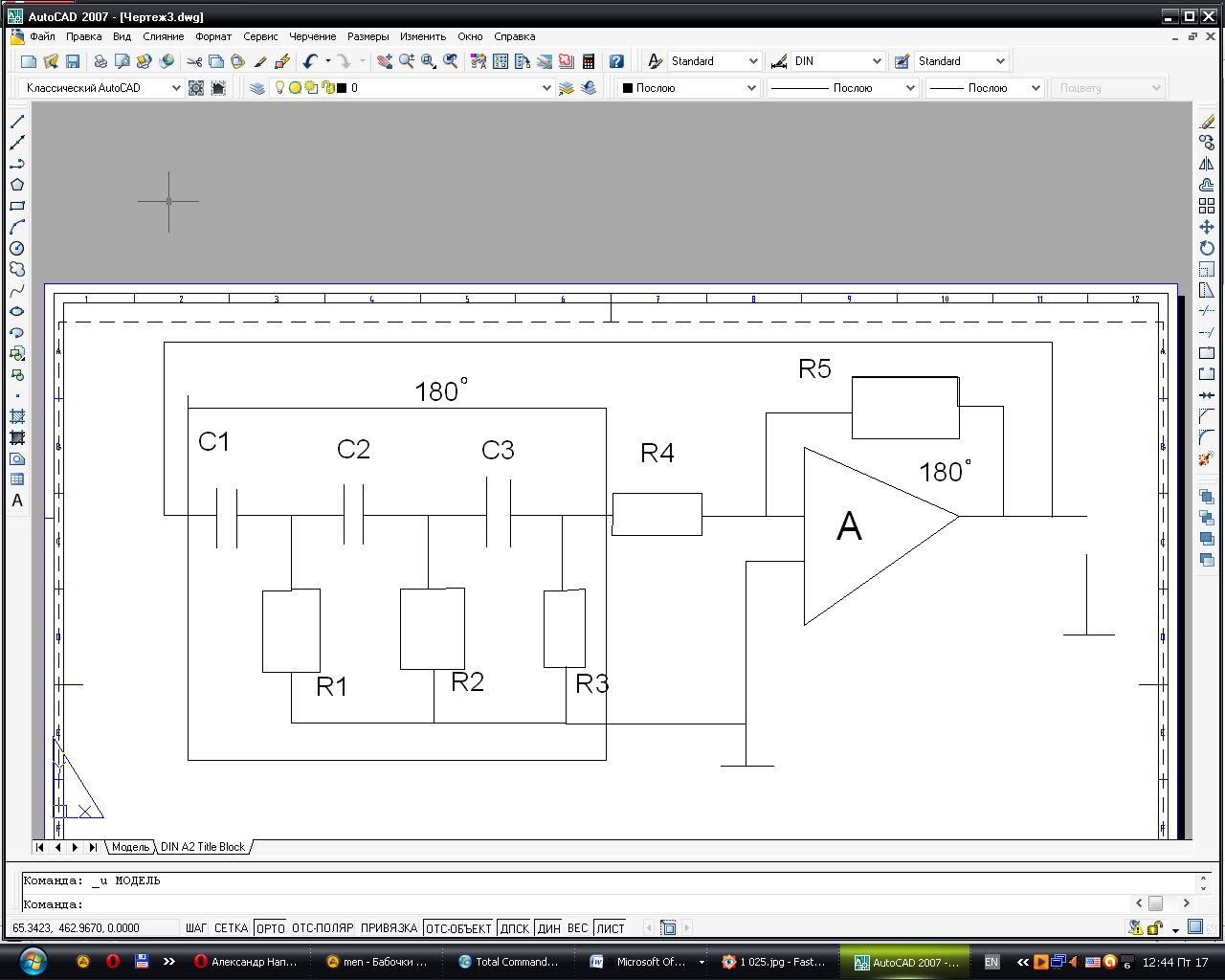

Если используется инвертирующий вход, необходимо использовать трехзвенную (четырехзвенную) RC-цепочку. Цепь ООС вносит сдвиг на 1800, усилитель 1800 =Юбаланс фаз. Каждое звено вносит сдвиг 600
3-х звенная β=1/29, fг = 1 / (2ПRC(6)0,5) - такая RC-цепочка это ФВЧ
4-х звенная β=1/18,4 fг = 1 / (2ПRC(10/7)0,5)
ФНЧ (R и C меняются местами)
3-х звенная β=1/29, fг = (6)0,5 / (2ПRC)
4-х звенная β=1/18,4 fг = 1 / (2ПRC(0,7)0,5)

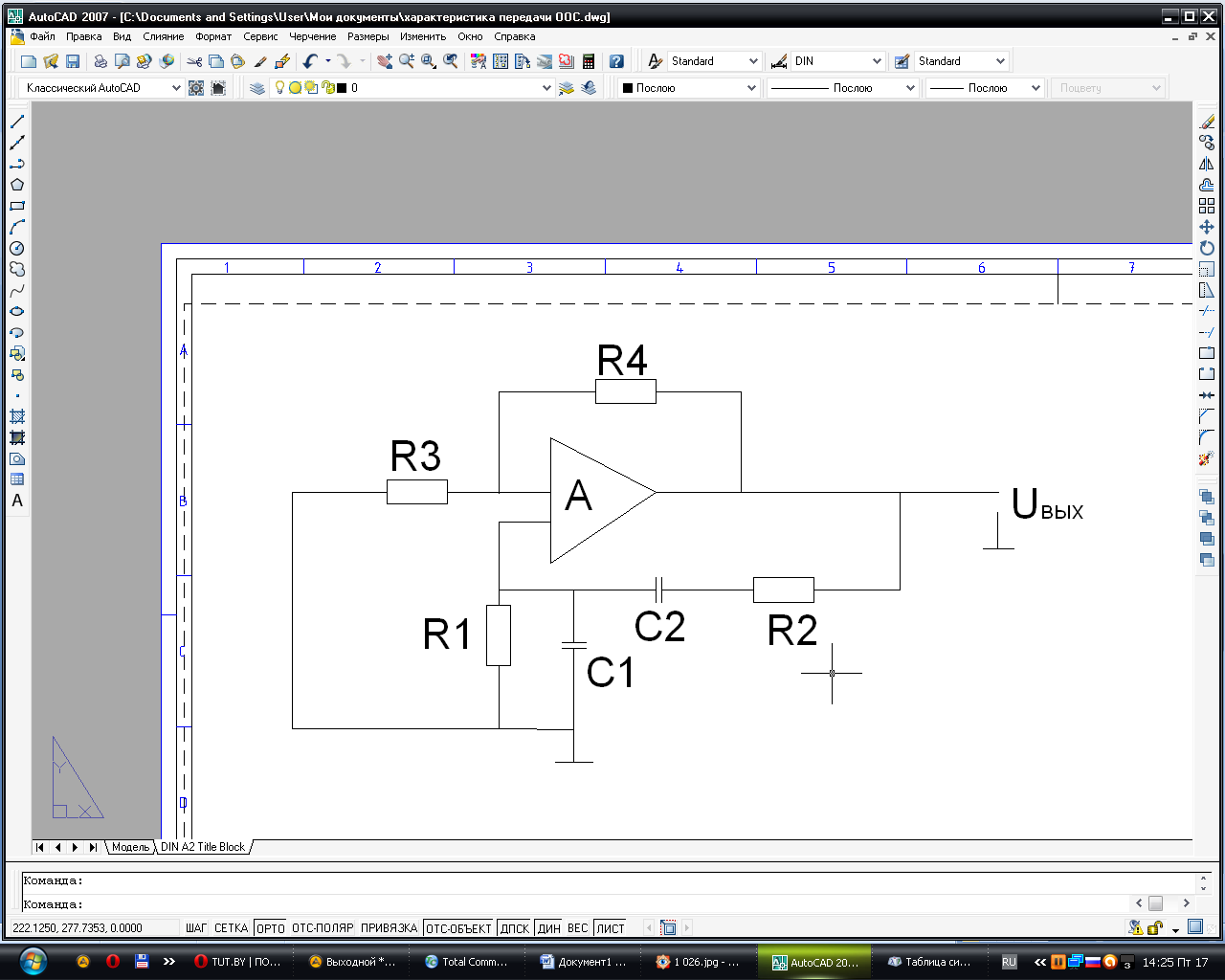

47.Зг с фазобалансной rc-цепью ос. Зг с rc-цепью ос двойной т-мост.

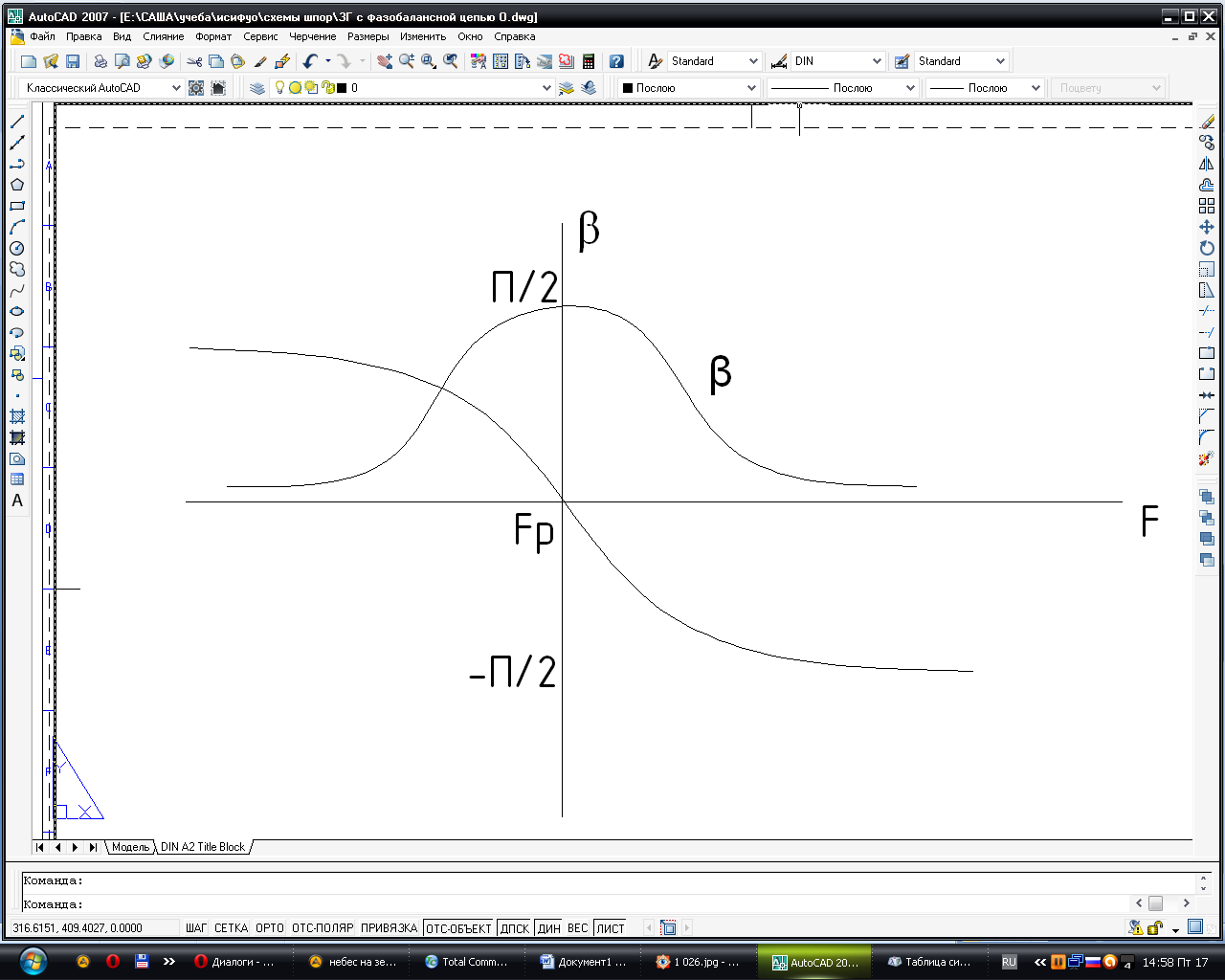

Т.к. фазовый сдвиг на Fp равен 0, надо использовать неинвертирующий вход ОУ
С1=С2=С => Fp=1/2пRC β=1/3
R1=R2=R
Если элементы разные Fp=1/2П(R1R2C1C2)0,5
β=1/(1+R1/R2+С2/С1)
Двойной Т-мост в цепи ОС
С1=С2=С Fp=1/2пRC
R1=R2=R
C3=2C
R3=R/2
48. Стабилизация мощности зг. Уменьшение влияния сопротивления нагрузки на Uвых с использованием буферного резонансного усилителя. Система автоматической регулировки усиления (ару).
На изменения выходной мощности ЗГ, влияют изменения питающих напряжений, сопротивления нагрузки и температуры, а также старение элементов. Влияние температуры устраняют термостатированием ЗГ, а для повышения стабильности Uпит применяют схемы стабилизации.
Уменьшение влияния сопротивления нагрузки на Uвых осуществляется путем использования буферного каскада (эмиттерный повторитель, резонансный усилитель)
Резонансный усилитель обычно работает в режиме "сильных" сигналов(нелинейный режим) и наличие колебательного контура позволит выделить основную гармонику.
ЗГ
БК
Н
Система автоматической регулировки усиления (АРУ)
Для стабилизации выходной мощности ЗГ используется регулируемая цепь ООС. Принцип работы заключается в том, что детектор АРУ выделяет постоянную составляющую из выходного сигнала и эта составляющая подается в цепь смещения БК. Т.о. наличие ООС позволяет автоматически регулироваьт уровень выходной мощности.
ЗГ
БК
Rн
Детектор
АРУ
