34.Уч с "захватом" частоты вспомогательного генератора. Уч с автоподстройкой фазы и частоты (фапч или фап).
Основной недостаток такого УЧ – недостаточное затухание соседних составляющих i-й гармоники на выходе полосового фильтра.Исключить данный недостаток позволяет второй способ построения УЧ путем "захвата" частоты вспомогательного генератора.
"Захват" частоты вспомогательного генератора
Если на автогенератор, работающий на частоте f0, подать сигнал с близкой частотой fвх, то генератор начинает генерировать эту частоту (рис.1).

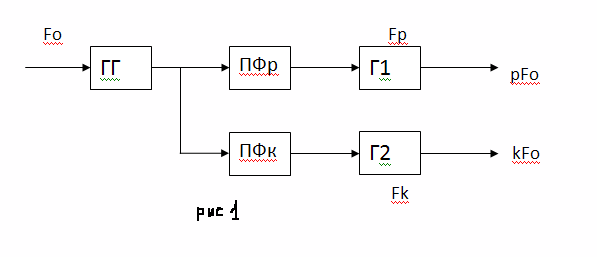

Структурная схема (рис. 1)такого УЧ содержит автогенераторы Гр~ и Гк~ , настроенные соответственно на частоты fр и fк , которые близки частоте р и к-й гармоники частоты f0 : fррf0; fккf0 . При подаче на входы генераторов Гр~ и Гк~ компонентов на частотах рf0 и кf0 происходит "захват" частоты автогенераторов (синхронизация частоты) и они генерируют частоты рf0 и кf0 с очень "чистым" спектром.
Устройства автоподстройки фазы и частоты (ФАПЧ или ФАП)

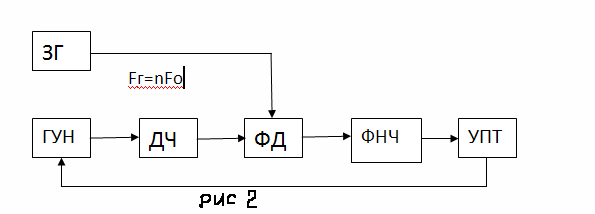

Такой УЧ основан на применении вспомогательного генератора (ГУН), синхронизируемого с помощью схемы ФАПЧ (рис. 2). В установившемся режиме частота fг ГУН точно в р раз отличается от частоты f0 ЗГ, т.е. fг=рf0 . На обоих входах фазового детектора ФД частоты колебаний с точностью до фазы равны, поскольку делитель частоты ДЧ уменьшает частоту ГУН ровно в р раз. При "уходе" частоты fг или f0 на выходе ФД возникает напряжение ошибки, которое проходит фильтр ФНЧ, усиливается в усилителе постоянного тока УПТ и поступает на управляемый элемент (обычно варикап) ГУН, изменяя частоту ГУН до тех пор, пока не восстановится равенство fг=рf0 .
35.Способы построения делителей частоты. Регенеративные дч.
Делители частоты (ДЧ) предназначены для деления частоты в заданное число раз. Различают три основных класса ДЧ: Регенеративные; Цифровые; На основе ФАПЧ.
Регенеративные ДЧ
Регенеративные ДЧ содержат: блок преобразователя частоты БПЧ; умножитель частоты УЧ в n раз; полосовые фильтры ПФ1 и ПФ2; выходной усилитель ВУ (рис. 1). Уравнение для частоты ДЧ имеет вид f2=кf1рf3=кf1рnf2 , где к и р – целые числа, у которых возможны следующие варианты знаков: 1 – к0, рn0, коэффициент деления кд=f1/f2=(1рn)/к 0, что неприемлемо; 2 – к0, рn0 и кд=(рn-1)/к, можно использовать когда рn1; 3 – к0, рn0 и кд=(рn+1)/к , в этом случае при любых n и р получаем кд1. Большим достоинством регенеративных ДЧ является возможность получать не только целые, но и дробные значения коэффициента деления кд.
Рис. 1
.
36.Цифровые дч.
ДЧ, построенные на основе триггерных ячеек, называют делителями счётчикового типа (рис. 1).
рис. 1
Каждый триггер делит частоту на два и общий коэффициент деления кратный двум равен кд=2n. Для получения любого целого значения кд в цепочку триггеров вводят обратные связи (рис. 2).
рис. 2
Коэффициент деления такой схемы рассчитывается по формуле
,
где N – общее число цепей обратной связи;
n – общее число триггеров;
аi – номер каскада, на вход которого заводится ОС;
bi – номер каскада, с выхода которого снимается ОС.

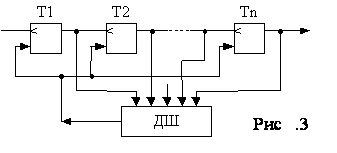

Для построения ДЧ с произвольным целым кд используют дешифраторы кода ДШ (рис. 3).
ДШ имеет n-входов и один выход, причём сигнал 1 на его выходе появляется только при условии поступления определённого числа входных импульсов с номером равным кд , которое в счётчике записывается в виде определенного двоичного числа в параллельном коде, на выходах счетчика образуется именно то число на которое "настроен" дешифратор.
На рис.4,а в качестве примера построения такого делителя частоты изображена схема с кд=3, которому соответствует двоичное число K2=11. При этом в качестве ДШ можно использовать двухвходовую схему «И». На рис.4,б приведены соответствующие временные диаграммы на входе и выходе триггеров Т1 и Т2
рис.4
