28. Квазилинейная теория преобразования частоты.
Как показывают экспериментальные и аналитические исследования, для обеспечения малых нелинейных искажений целесообразно напряжение сигнала Uс(t) и гетеродина Uг(t) выбирать в пределах
Uс≤0,03...0,1 B, Uг≥1,0...3,0 B
и соответственно Uс<<Uг. При таких условиях ПЧ для сигнала Uс является квазилинейным устройством, а для генератора – существенно нелинейным. Если условно объединить ПЭ и генератор в одно устройство, у которого вход – сечение 1-1, выход – сечение 2-2, (рис. 1), то для сигнала оно может считаться линейным ЧП.
Такой ЧП является параметрическим, потому что его параметры (входное и выходное сопротивления, коэффициент передачи) являются периодическими функциями от напряжения гетеродина, а следовательно, функциями времени.
Пассивные диодные пч. Однотактный диодный пч (опч). Последовательный диодный балансный пч (бпч).
Однотактный диодный ПЧ (ОПЧ)
Для него (рисунок 3.5) форма сигнала Uпэ(t) (рисунок 3.6, а) может быть определена на основании электромеханического аналога, где диод VD выполняет роль ключа Кл, коммутирующего прохождение сигнала Uс(t) с частотой гетеродина fг.
Недостаток такого ПЧ большая «засорённость» побочными продуктами преобразования Sпэ(f), то есть гармониками частоты nFс, kfг и комбинационными частотами kfг ± nFс (рисунок 3.7, а), избавиться от которых с помощью фильтра не всегда удаётся.
Балансный диодный ПЧ
Б алансный диодный ПЧ (БПЧ) можно представить в виде двух однотактных ПЧ, ОПЧ1 и ОПЧ2, нагруженных на общую нагрузку (рисунок 3.8).
Форма сигнала Uпэ(t) в такой схеме ПЧ может быть качественно определена из схемы электромеханического аналога, где диодные ключи Кл1 и Кл2 работают в фазе (см. рисунок 3.6, б).
При симметрии полуобмоток трансформаторов Тр1, Тр2 (см. рисунок 3.8) и идентичных параметрах диодов VD1, VD2 в выходной обмотке Тр2 напряжение генератора Uг(t) наводиться не будет, так как токи i1, i2 взаимно компенсируются для частот kfг (k = 1, 2, ...). В спектре Sпэ(f) гармоники kfг будут подавлены (рисунок 3.7, б).
30. Кольцевой (двойной балансный) пч (кпч). Затухание диодных пч.
Кольцевой ПЧ является наиболее совершенной схемой (рисунок 3.9).

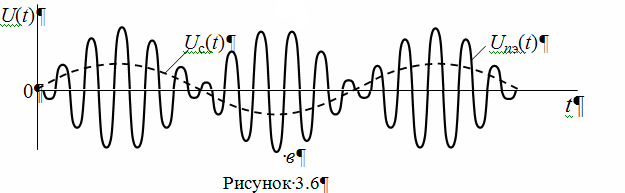

Форма сигнала Uпэ(t) в такой схеме ПЧ (рисунок 3.6, в) получается с учётом того, что ключи Кл3, Кл4 (VD3, VD4) осуществляют коммутацию полярности сигнала Uс(t).

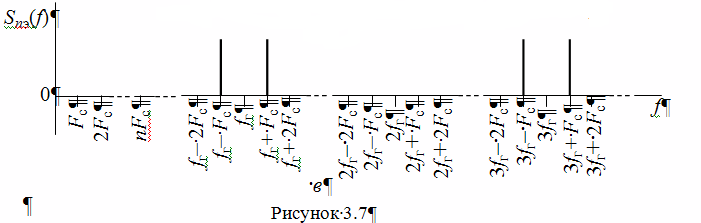

Спектр сигнала Sпэ(f) (рисунок 3.7, в) содержит только комбинационные частоты kfг ± Fс для нечётного k, остальные компоненты, в том числе гармоники nFс, подавляются за счёт балансности схемы ПЧ.
Затухание полезного сигнала в ОПЧ даже в идеальном случае не менее 10 дБ. Такое же затухание у всех вариантов БПЧ. Для идеального диодного КПЧ коэффициент преобразования по напряжению больше в 2 раза (на 6 дБ) и его затухание преобразования не может быть меньше 4 дБ. В реальных условиях полупроводниковые диоды вызывают дополнительные потери мощности 0,6…1 дБ, каждый трансформатор вносит затухание 0,5…0,7 дБ, ЭФ в полосе пропускания имеет затухание передачи 1,5…2,5 дБ. Для устранения амплитудно-частотных искажений и лучшего согласования ПЧ с внешними цепями (фильтром и источником сигнала) приходится подключать их через согласующие резистивные делители, имеющие затухание 5…7дБ. В результате общее затухание ОПЧ и БПЧ схем на диодах составляет 20…30 дБ, а КПЧ на 6 дБ меньше.
