15.5. Безопасные приемы работы при строгании

Основные инструменты для ручного плоского строгания изображены на рисунке 74.

Работать разрешается только строгальными инструментами с остро заточенными ножами и пригнанными клиньями. Подошва инструмента должна быть ровной, без ко­робления, отщепов, вырывов и т. п.

При разборке рубанка следует большим пальцем левой руки через клин поддержи­вать нож, остальные пальцы расположить на подошве за ножом. Ударять по заднему торцу (пробке) инструмента можно только киянкой. При сборке рубанка нож надо вставлять вместе с клином, закреплять нож металлическим молотком. После этого обя­зательно проверяют установку ножа, так как его перекос относительно подошвы при работе может привести к травме (рис. 75).

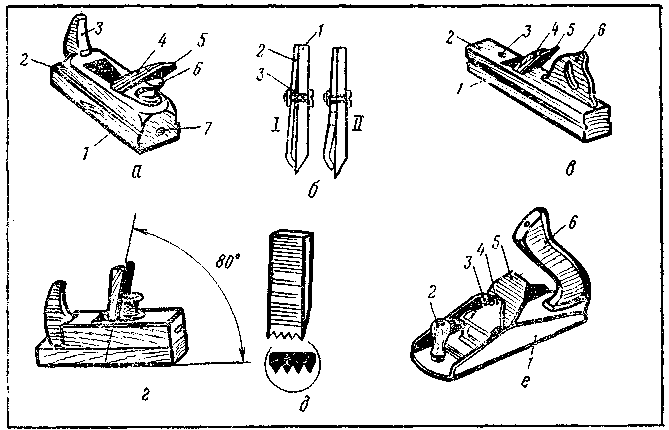

Рис. 74. Инструмент для ручного плоскостного строгания: а — рубанок с одинарным ножом (1— подошва; 2 — корпус; 3 — рог; 4 — клин; 5 — нож; 6 — упор; 7 — пробка); б — двойной нож (1 — нож; 2 — контрнож-стружколом; 3 — винт с гайкой); правильная I и неправильная II установка контрножа; в — фуга­нок (1 — подошва; 2 — корпус; 3 — пробка; 4 — клин; 5 — нож; 6 — ручка); г — цину­бель; д — нож цинубеля; е — рубанок металлический с одинарным ножом (1 — колодка; 2 — рукоятка; 3 — винт прижимной; 4 — прижим; 5 — нож; 6 — рукоятка)

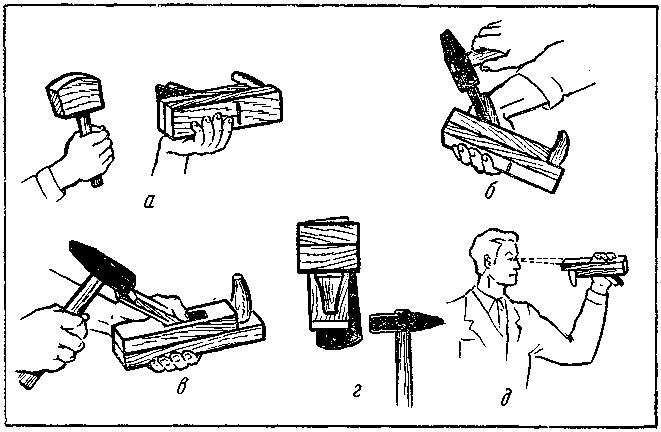

Рис.75. Наладка строгального инструмента: а — разборка; б — извлечение ножа; в — закрепление ножа клином; е — устранение пере­коса ножа; д — проверка выпуска ножа

Строгая рубанком, не имеющим предохранительного упора, нельзя прижимать правую руку к ножу, так как на ней могут образоваться сса­дины. Материал, зажатый на верстаке, должен плотно прилегать к его крышке. При за­жатии нельзя допускать прогиба заготовки. Рекомендуется применять приспособления (например, стусла для застрагивания торцов, донца для фугования тонких заготовок), облегчающие работу и уменьшающие возможность травмирования. Для профильного строгания применяют рубанки, представленные на рисунке 76.

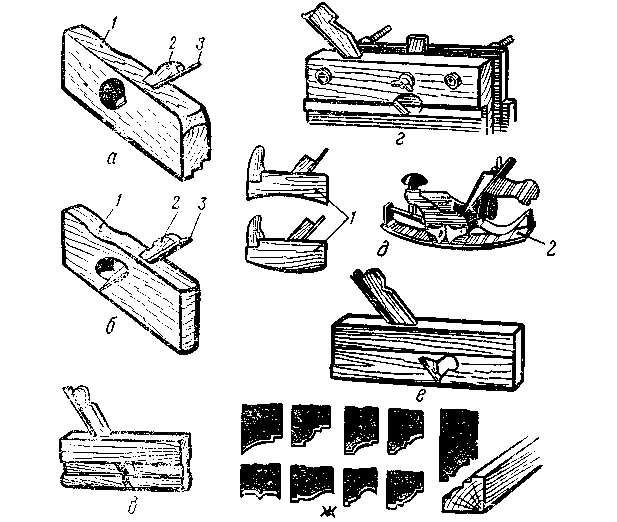

Рис. 76. Строгальный инструмент для ручного профильного строгания:

а — фальцгебель (1 — колодка; 2 — клин; 3 — нож); б— зензубель (1 — колодка; 2 — клин; 3 — нож); в — галтель; г — шпунтубель; д — горбачи (1 — деревянные; 2 — металлические); е — калевка; ж — форма режущей кромки ножей для калевки.

Не до­пускается строгать одной рукой. Чтобы не повредить режущую кромку ножа, нельзя ставить строгальный инструмент на подошву. Его необходимо класть на бок подошвой от себя во избежание пореза рук (рис. 77). Приемы строгания представлены на рисунке 78.

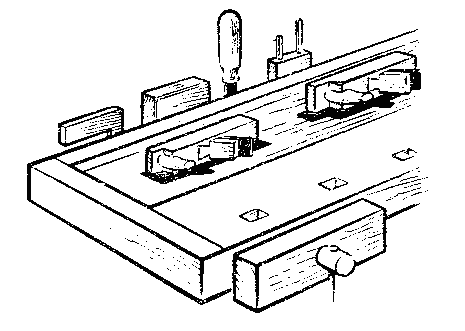

Рис. 77. Размещение инструментов на столярном верстаке

Рис. 78. а – приемы строгания б – хватка рубанка в – хватка фуганка

15.6. Безопасные приемы работы при долблени

Разрешается ра­ботать только хорошо заточенным исправным долбежным инструментом (рис. 79).

Работа с долотом и стамеской является наиболее опасной на всех операций ручной обработки древесины. Только посто­янный контроль и систематическое требование учителя к соб­людению правил техники безопасности может предотвратить учащихся от травм.

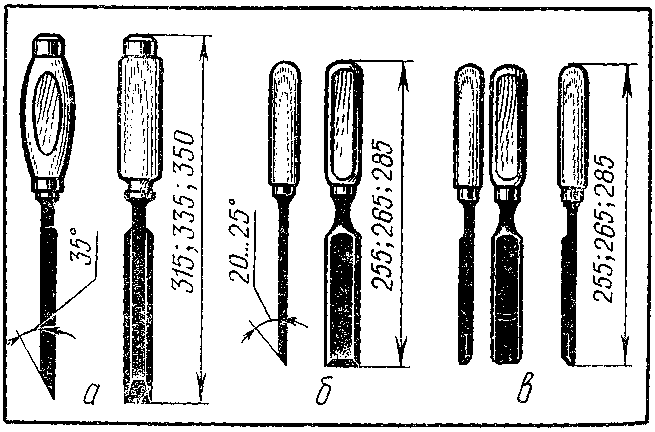

Рис. 79. Инструмент для долбления и резания древесины: а — столярное долото; б — плоская толстая стамеска; в — полукруглая стамеска

Долбление короткой заготовки выполняют долотом стоя, закрепляя заготовку на передней части крышки верстака при помощи струбцины. Длинную заготовку укладывают на крышку вер­стака без зажима, а долбление выполняют сидя на ней. При долблении долото держат левой рукой, обхватив рукоятку, а правой наносят вдоль его оси сильные удары киянкой.

Учитель должен предупредить учащихся, что долбление стамеской при помощи киянки не допускается, так как ручка стамески от удара может расколоться и поранить руку.

Особенно опасна работа со стамеской. В целях безопасности необходимо ограничивать применение стамески в работе. Под­резку торцов, снятие фасок и обработку кривых поверхностей можно рекомендовать выполнять при помощи напильников раз­личных профилей.

При резании стамеску следует удерживать правой рукой за рукоятку, а левой обхватив переднюю грань стамески. Пра­вой рукой нажимают торец рукоятки, а левой регулируют на­правление резания (рис. 80).

Запрещается передавать долота и стамески лезвием от себя.

Запрещается резать стамесками детали без закрепления или без упора, на себя, в сторону поддерживающей руки, с упором заготовки в грудь или расположенную на коленях.

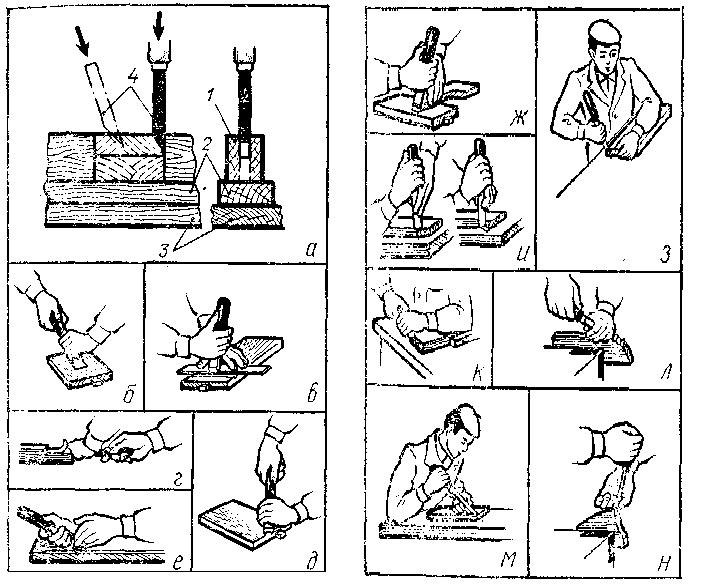

Рис. 80. Безопасные приемы долбления и реза­ния древесины стамеской: а — долбление сквозного гнезда с двух сторон (1 — заготовка; 2 — подкладка; 3 — крышка верстака; 4 — долото); б—зачистка гнезда; в—резание по линейке; г — подрезание вдоль волокон; д — сре­зание торцовой фаски; е — срезание доле­вой фаски; ж — обработка криволинейной поверхности; з — резание из-под плеча; и — резание (закругление) поперек во­локон; к — срезание фаски на конце бруска; л — резание (зачистка) поверх­ности с внешним закруглением; м — срезание торца бруска вдоль волокон; н — резание (зачистка) поверхности с внутренним закруглением
