4.2 Поворотный рычаг( кронштейн крепления двигателя)
1. Вкрутите рычаг в раму или двигатель.
2. Установите качающийся рычаг собрав как показано на рисунке.
3 Используйте Loctite 242 для верхних и нижнего болтов.
4. Затяните болты поворотного рычага.
4.3 Замена передней стойки
1. Удерживайте стойку ключом и снимите верхнюю гайку.
2. Сожмите пружину.
3. Снимите поворотный шкворень верхней стойки.
4. Снимите пружину и сложите корпус стойки.
5. Снимите два стяжных болта с корпуса стойки.
6. Снимите корпус стойки.
7. Установите передний амортизатор, пока он не будет установлен до конца в стойке.
8. Установите стяжные болты с хомутами. Затяните стяжные болты с моментом затяжки 21 Нм.
9. Вновь соберите пружину и верхний поворотный шкворень в сборе. Убедитесь, что все детали правильно установлены и надежно закреплены.
10. Затяните гайку стойки до нужного момента затяжки. Не следует перетягивать гайку стойки.
Момент затяжки: 21 Нм
4.3 Замена шарнира передней стойки
1. Ослабьте гайки переднего колеса.
2. Приподнимите и надежно закрепите мотовездеход.
ВНИМАНИЕ: В случае переворачивания или падения мотовездехода возможны серьезные травмы. Перед началом описанной процедуры следует убедиться, что мотовездеход надежно закреплен.
3. Снимите колесные гайки и колеса..
4. Снимите шплинт с шарнира.
5. Снимите корончатую гайку и отделите рычаг подвески от шаровой опоры.
6 . Снимите винты и кронштейн шаровой опоры.
7. При помощи предназначенного для этого набора инструментов, снимите шаровую опору из корпуса стойки. См. иллюстрацию справа.

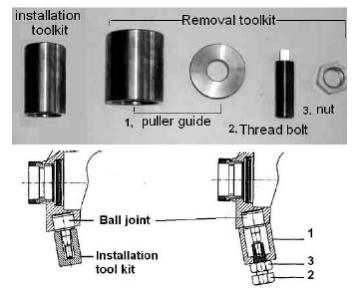

Установите направляющую съемника (1) Навинтите болт (2) и гайку (3) на шаровую опору, как показано на иллюстрации. Удерживайте болт (2) и поворачивайте гайку (3) по часовой стрелке до снятия шаровой опоры из корпуса стойки.
8. Установка новой шаровой опоры. Установите новый шарнир в оправку (набор
инструментов для установки).
Запрессуйте новый шарнир в корпус стойки.
9. Используйте Loctite 242 (синий). Нанесите его на резьбу новых винтов кронштейна. Момент затяжки винтов 11 Нм.
10. Установите рычаг подвески на шаровую опору и затяните корончатую гайку до
35 Нм.
11. Установите новый шплинт, открытым концом назад.
4.5 СБОРКА РУЛЕВОй КОЛОНКИ
ПРИМЕЧАНИЕ
1. Вручную затяните корончатую гайку рулевой колонки.
2. Совместите отверстия для шплинта.
3, Установите шплинт. Загните оба конца шплинта вокруг гайки в противоположных направлениях.
4. Проверьте рулевое управление, руль должен свободно поворачиваться влево-вправо, не заедая.
Глава 5 главная передача
5.1 ТАБЛИЦА МОМЕНТОВ ЗАТЯЖКИ КОЛЕСА, СТУПИЦЫ И ВАЛА
5.2 РАЗБОРКА/ОСМОТР СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА
5.3 СБОРКА ПЕРЕДНЕГО КОЛЕСА
5.4 УСТАНОВКА ПЕРЕДНЕГО КОЛЕСА (2WD)
5.5 ПЕРЕДНЯЯ ОСЬ (ВНУТРЕННИЙ И ВНЕШНИЙ ШРУС) СНЯТИЕ/ ПРОВЕРКА (4X4)
5.6 УСТАНОВКА ПЕРЕДНЕГО ПРИВОДА (4Х4)
5.7 РАЗБОРКА/ОСМОТР ПЕРЕДНЕГО ПРИВОДА (4Х4)
5.8 УСТАНОВКА ОСИ ПЕРЕДНЕГО ПРИВОДА (4Х4)
5.9 ОСМОТР СТУПИЦЫ ЗАДНЕГО КОЛЕСА
5.10 СНЯТИЕ ЗАДНЕЙ ОСИ
5.11 УСТАНОВКА ЗАДНЕГО МОСТА
5.12 СНЯТИЕ ПОДШИПНИКОВ ЗАДНЕГО МОСТА
5.13 УСТАНОВКА ПОДШИПНИКОВ ЗАДНЕГО МОСТА
5.14 РАЗБОРКА ЗАДНЕГО РЕДУКТОРА
5.15 СБОРКА ЗАДНЕГО РЕДУКТОРА
5.16 РАЗБОРКА/ОСМОТР ПЕРЕДНЕГО РЕДУКТОРА (4Х4)
5.17 СБОРКА ПЕРЕДНЕГО РЕДУКТОРА (4X4)
Характеристика |
Технические характеристики |
Гайки переднего колеса |
20 футо-фунтов 27 Н*м |
Гайки заднего колеса |
50 футо-фунтов 69 Н*м |
Гайка ступицы переднего колеса / внешний ШРУС |
См. "УСТАНОВКА СТУПИЦЫ ПЕРЕДНЕГО КОЛЕСА" |
Гайка задней ступицы |
80 футо-фунтов 110,6 Н*м |
ВНИМАНИЕ: Самоконтрящиеся гайки и болт с нанесенным герметиком следует заменять после их снятия. Во время снятия происходит повреждение данных деталей.
