57. Передача осей и отметок на монтажные горизонты.

В настоящее время при возведении надземной части здания применяют два способа передачи осей на монтажный горизонт (этаж): наклонным лучом и вертикальным лучом. Выбор метода зависит от этажности здания, конструктивных особенностей, способа монтажа и размеров строительной площадки.

Передачу осей наклонным лучом выполняют путем их проектирования на этажи здания (рис. 9.23). При этом теодолит устанавливают над створной точкой 5 и визирную ось направляют на метку оси 4, закрепленную на цокольной части здания.

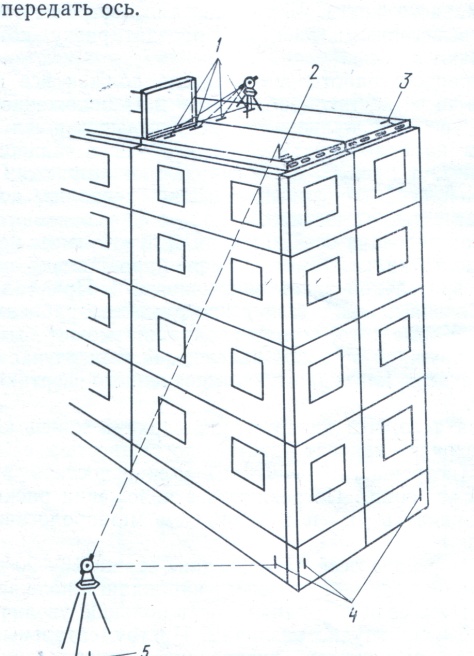

Рис. 9.23. Передача осей на монтируемый этаж наклонным лучом

1 – установочные (монтажные) риски, 2 – карандаш, 3 – основные оси, 4 – базовые оси, 5 – створная точка

Наводящими винтами алидады и зрительной трубы наводят центр сетки нитей на риску. Открепляют трубу и, поворачивая ее в визирной плоскости, направляют на монтируемый этаж. Помощник, находящийся на этом этаже, ставит карандаш 2 острием на поверхность бетона и перемещает его по указанию наблюдателя до тех пор, пока изображение его в поле зрения трубы не совпадет с перекрестием нитей. В этот момент по команде наблюдателя помощник проводит на поверхности бетона тонкую линию. Для ослабления инструментальных погрешностей ось передают при другом положении круга. В качестве оси принимают средину между двумя рисками. Перед выполнением данной работы теодолит тщательно юстируют.

Аналогично переносится ось на противоположной стороне здания. От этих точек разбивают все необходимые оси на монтажном горизонте.

Способ перенесения осей вертикальными плоскостями, задаваемыми теодолитами имеет целый ряд недостатков:

  • для закрепления знаков створного крепления осей вокруг строящегося здания требуется значительное свободное пространство и отсутствие препятствий вдоль линий визирования;

  • передача осей возможна на сравнительно небольшую высоту, так как при увеличении высоты здания падает точность разбивки, поскольку возникает необходимость визирования либо на большие расстояния, либо при больших углах наклона;

  • с одной установки теодолита определяется лишь одна точка на оси, не указывающая ни ее направления, ни положения по отношению к перпендикулярным к ней осям;

  • работа на верхних горизонтах небезопасна, так как для обеспечения видимости приходится устанавливать визирную цель вблизи от грани наружной стены.

58. Геодезические работы при монтаже колон.

Перед монтажом колонн на них наносят оси симметрии. Установочные риски маркируют с четырех сторон колонны на разных высотах. Высотную риску в виде горизонтальной черты наносят в нижней части колонны на расстоянии не менее 100 мм от основания.Колонну поднимают за верхнюю часть и устанавливают в стакан, на дно которого кладут металлическую пластину. Ее толщину определяют из геометрического нивелирования с учетом выхода на проектную отметку. С помощью клиньев монтажники перемещают колонну до совпадения установочных рисок на ней с рисками на стакане. С помощью расчалок колонну устанавливают в вертикальное положение. Контроль вертикальности осуществляют двумя теодолитами, установленными на взаимно перпендикулярных разбивочных осях (рис.9.19). После этого стакан бетонируют.

Рис. 9.19. Схема установки колонны в отвесное положение
