50. Перенесение проектного горизонтального отрезка и проектной отметки в натуру. Точность.
Для выноса в натуру длины проектной линии с точностью 1:2000 и ниже необходимо от исходной точки в заданном направлении отложить расстояние, горизонтальное проложение которого равно проектному значению. Если откладываемое расстояние находится в пределах длины мерного прибора – ленты, рулетки, то этот мерный прибор укладывают по заданному направлению и вдоль него отыскивают точку, соответствующую проектному расстоянию. В длину отрезка необходимо ввести поправки за температуру, за компарирование, за превышение.
Если точность измерения задана более высокая, а длина отрезка превышает длину мерного прибора, то поступают следующим образом. На местности от исходной точки в заданном направлении откладывают приближенное расстояние (в пределах 1 – 2 м ) и закрепляют конец отрезка временным знаком. Определяют точное значение длины этой линии с учетом всех поправок. Сравнивают его с проектным значением lо и находят линейную поправку Δl = l – lо. От конечной точки откладывают поправку Δl и полученную точку закрепляют постоянным знаком.
51. Построение на местности точки с заданной высотой. Перемещение линий с заданным уклоном на местность.
Проектную отметку выносят в натуру методом геометрического нивелирования от ближайшего репера разбивочной основы. Обозначим через Нрп отметку репера, а через Нпр – проектную отметку, которую требуется перенести в натуру (рис.9.8).
Устанавливают нивелир примерно на одинаковом расстоянии от репера и точки, в которой надо получить проектную отметку. На репере устанавливают отвесно рейку, приводят визирную ось нивелира в горизонтальное положение и снимают отсчет по рейке а. Вычисляют горизонт инструмента Ги = Нрп + а.

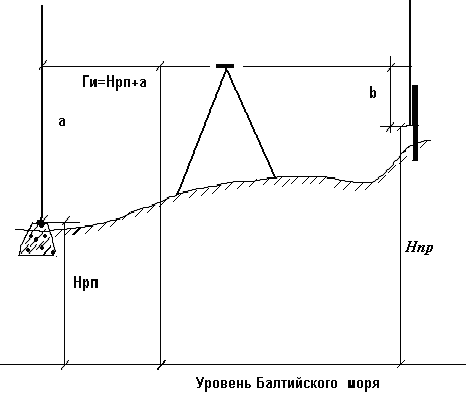

Рис. 9.8. Схема построения точки на проектной высоте
Вычисляют отсчет по рейке в проектной точке, который должен быть, когда пятка рейки находится на проектной высоте по формуле
b = Ги – Нпр. (9.13)
Поднимают или опускают рейку на проектной точке до тех пор, пока отсчет по средней нити не окажется равным вычисленному отсчету по рейке b. Проектную отметку закрепляют на сооружении.
Для контроля полученные таким образом точки нивелируют. Причем нивелирный ход желательно привязать к другому реперу разбивочной сети. При построении точки на проектной высоте на точность влияют те же погрешности, что и при нивелировании способом вперед. Однако здесь добавляется погрешность фиксации точки, на которую необходимо обращать особое внимание. Фиксировать надо остро отточенным карандашом или гвоздем, держа его перпендикулярно плоскости, на которой отмечается точка. В настоящее время наиболее эффективным прибором для построения проектных высот является ротационный лазерный нивелир.
52. Расскажите о методах создания разбивочного чертежа?
Разбивочный чертеж обязательный документ для перенесения проекта на местность. Он должен охватыватьвсе сведения, связанные с разбивкой сооружения на определенном участке.
Составление разбивочного чертежа начинают с нанесения на него точек разбивочной сети строительства, входящий в участок разбивки, и выписки необходимых данных из проекта, связанных с разбивочными работами.
Подготовка разбивочного чертежа может быть ваполнена аналитическим методом; графо – анлитическим методом; графическим методом. Наиболее распространенным является графо – аналитический метод. Рассмотрим порядок подготовки разбивочного чертежа этим методом на примере разбивки осей сооружения способом полярных координат (рис.8.7).

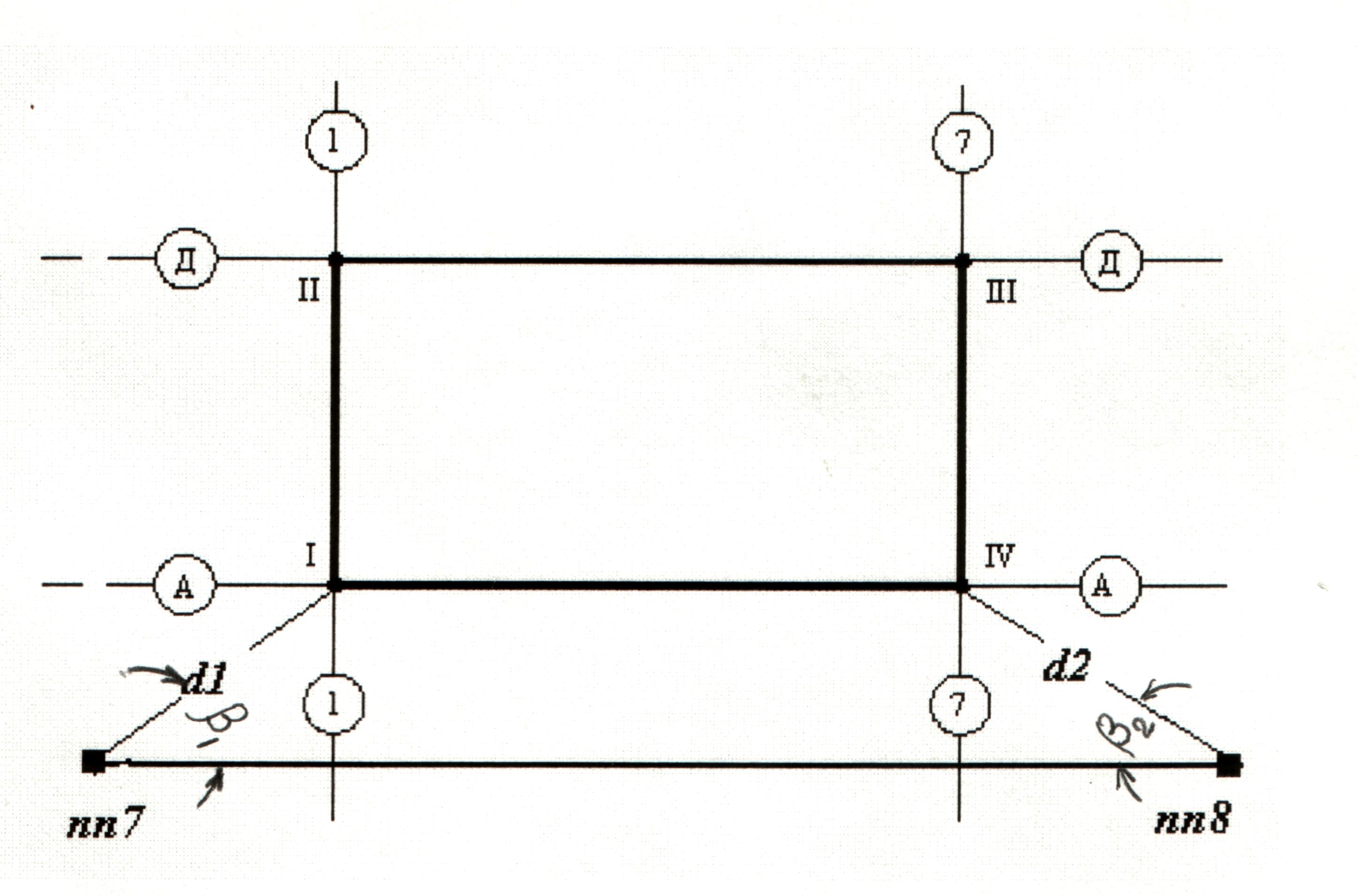

Рис. 8.7. Разбивочный чертеж
Пусть геодезическая рабивочная сеть на строительной площадке представлена пунктами полигонометрии пп 7 и пп 8. Для того чтобы с этих пунктов найти на местности положение точки пересечения продольной оси А – А и поперечной оси 1 – 1 (точка 1), а также пересечения продольной оси А – А и поперечной оси 7 – 7 (точка 1V), необходимо вычислить разбивочные углы β1 и β2, а так же расстояния d1 и d2 .
Вычисление разбивочных элементов выполняют в следующем порядке:
графически определяют координаты точки 1(х1 у1);
транспортиром измеряют дирекционный угол стороны І - ІІ;
по проектным углам вычисляют дирекционные углы остальных сторон сооружения;
вычисляют приращения координат сторон сооружения;
вычисляют координаты пересечений осей;
решают обратные геодезические задачи и вычисляют дирекционные углы сторон пп 7 – АІ и пп8 -АІV;
вычисляют разбивочные углы β1 и β2, как разности дирекционных углов правой и левой стороны. Так β1= α(пп7-пп8) – α(пп7-А1) и
β2= α(пп7- А 1V) - α(пп8-пп7);
вычисляют расстояния d1 и d2 через координаты соответствующих вершин;
для контроля вычислительного процесса определяют горизонтальные углы в вершинах А1 и А1V. Сумма разбивочных углов в полигоне пп7- А1 - А1V – пп8 должна быть равна 360º.
