Порядок проведения работы
1. Ознакомиться с аппаратурой и приборами, необходимыми для выполнения работы. Записать их технические данные в табл.1.1.
Таблица 1.1
Техническая характеристика приборов и аппаратов
Наименование прибора |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
|
|
|
|
|

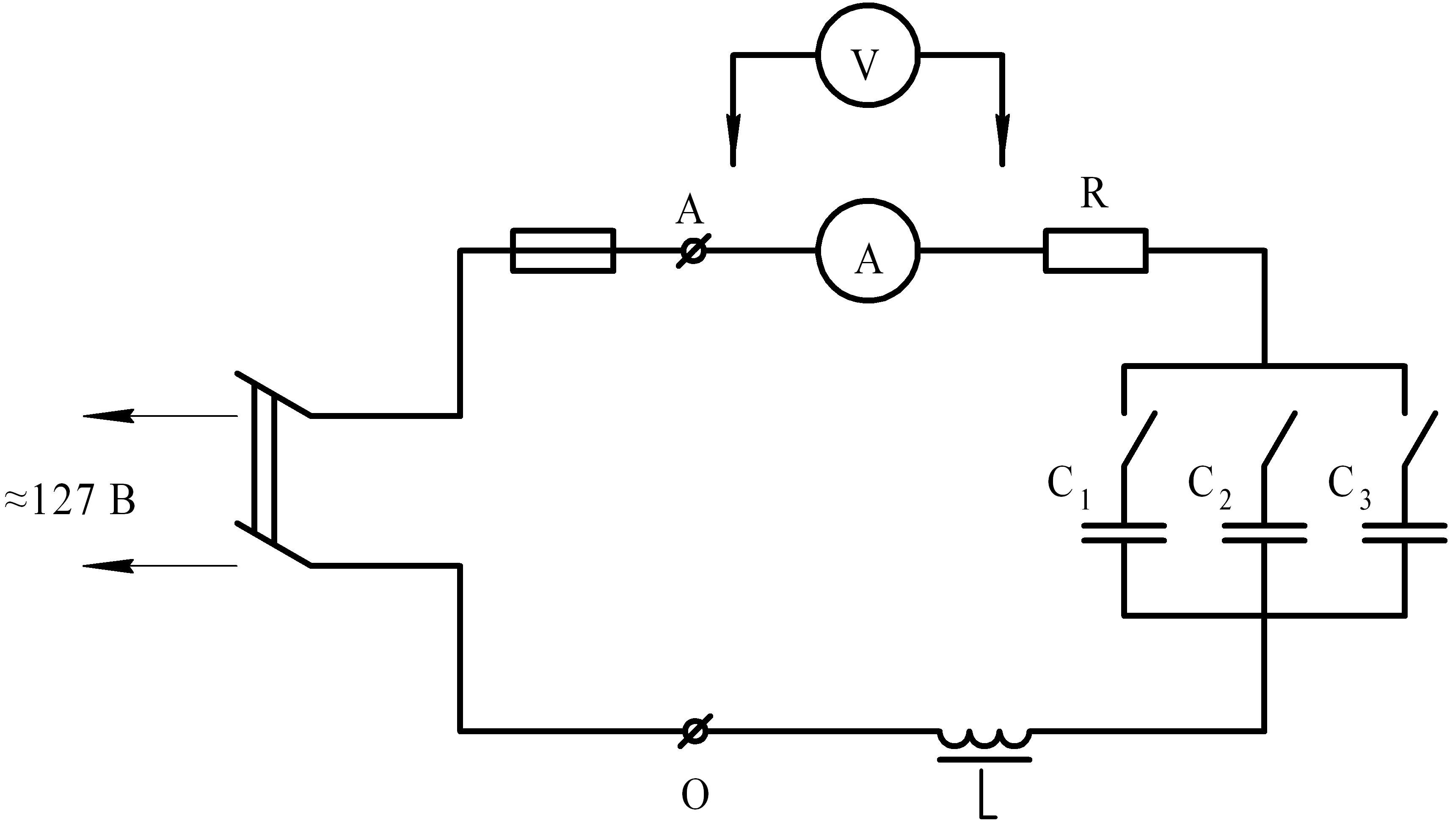

2. Собрать электрическую цепь, указанную на схеме (рис.1.5), и дать ее проверить преподавателю или лаборанту.
Рис.1.5. Неразветвленная электрическая цепь однофазного синусоидального тока
3. При постоянных значениях индуктивности , сопротивления резистора R, частоты и напряжения U на зажимах цепи изменением емкости получить резонанс напряжений. Необходимо сделать не менее девяти измерений, т.е. четыре точки до резонанса, одну точку при резонансе, четыре точки после резонанса.
Результаты опытов внести в таблицу 1.2.
Таблица 1.2
Экспериментальные и расчётные данные
№ |
f |
C |
Измерено |
Вычислено |
||||||||||||
I |
UR |
UL |
UC |
XL |
XC |
R |
z |
L |
U |
P |
Q |
S |
cosφ |
|||
Гц |
мкФ |
A |
B |
B |
B |
Ом |
Ом |
Ом |
Ом |
Гн |
B |
Вт |
вар |
В∙А |
|
|
1. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. Показать руководителю результаты опытов.
5. Разобрать электрическую цепь, привести в порядок рабочее место.
6. По данным опытов и подсчета (согласно табл.1.2) построить экспериментальные и расчетные кривые:
;
;
;
;
7. Построить векторные диаграммы для случаев:
;
;
.
8. Составить отчет о работе, содержащий:
- наименование и цель работы;
- схему опытной установки;
- техническую характеристику приборов и аппаратов;
- таблицу измерений и расчетных данных;
- расчетные формулы;
- векторные диаграммы и графики.
