Порядок выполнения работы
1. Ознакомиться с аппаратурой и приборами, необходимыми для выполнения работы, записать их технические данные в табл.4.1.
Таблица 4.1
Техническая характеристика приборов и аппаратов
Наименование прибора |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
|
|
|
|
|
2. Собрать схему, изображённую на рис.4.9, и дать её проверить преподавателю.

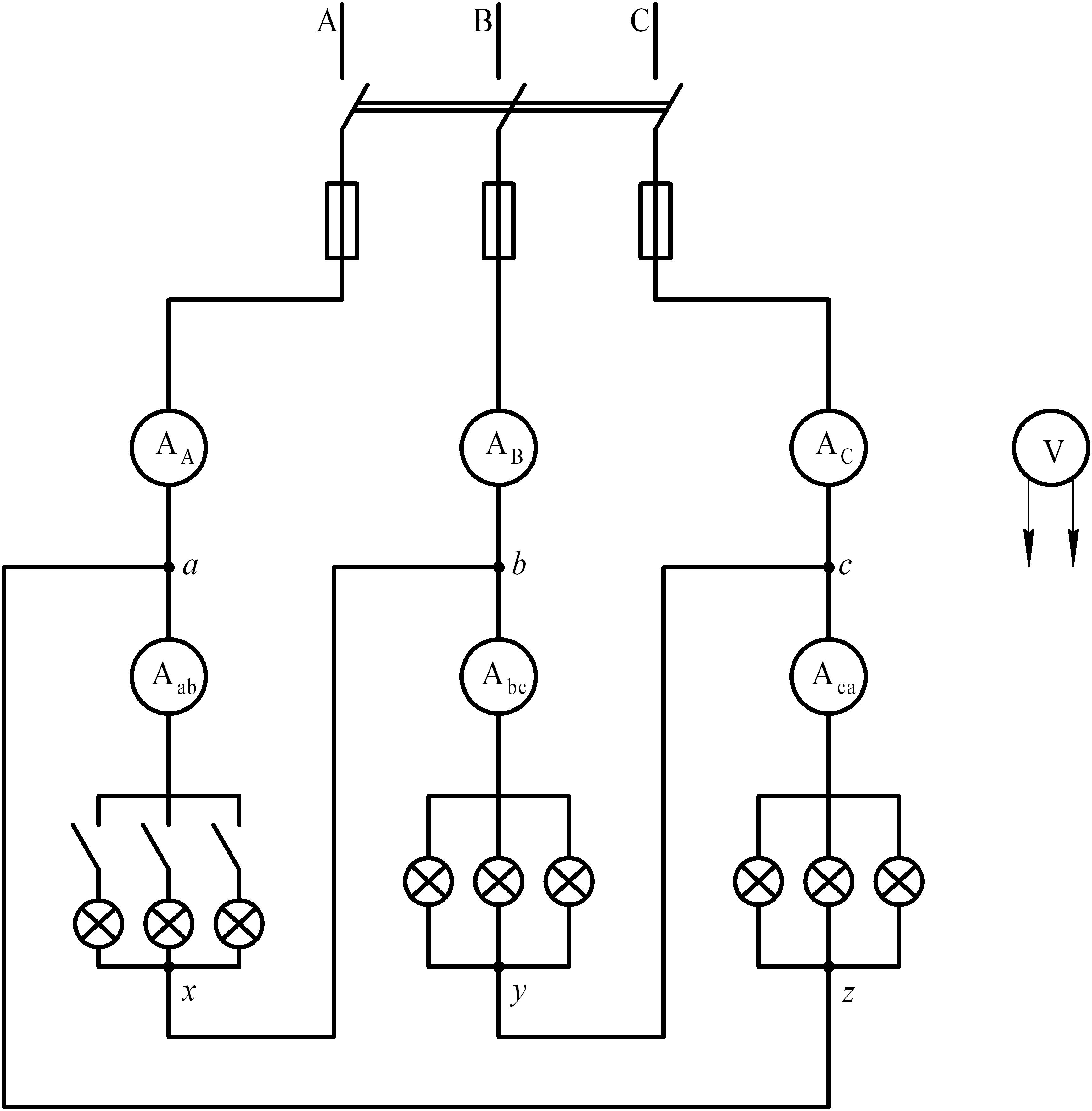

Рис. 4.9. Схема соединения приемников электроэнергии «треугольником»
3. Установить на приборах максимальные пределы измерения, включить схему.
4. Изменяя нагрузку в фазе аb включением ламп, снять показания приборов и записать их в таблицу 4.2.
5. Установить симметричную нагрузку фаз, отсоединить один из линейных проводов (например, лин. провод А) и записать показания приборов.
Таблица 4.2
Экспериментальные данные
№
|
Кол-во эл.ламп в фазах |
Режим нагрузки |
Результаты измерений |
||||||||||
ab |
bc |
ca |
|
|
|
|
|
|
|
|
|
||
В |
В |
В |
А |
А |
А |
А |
А |
А |
|||||
1 |
0 |
3 |
3 |
Несиммет-ричная |
|
|
|
|
|
|
|
|
|
2 |
1 |
3 |
3 |
Несиммет-ричная |
|
|
|
|
|
|
|
|
|
3 |
3 |
3 |
3 |
Симмет-ричная |
|
|
|
|
|
|
|
|
|
4 |
5 |
3 |
3 |
Несиммет-ричная |
|
|
|
|
|
|
|
|
|
5 |
3 |
3 |
3 |
Симмет-ричная |
|
|
|
|
|
|
|
|
|
6. Показать результаты опытов руководителю.
7. Разобрать схему, привести в порядок рабочее место.
8. Составить отчет о работе.
Отчет должен содержать следующие основные разделы:
- цель работы;
- схему опытной установки;
- техническую характеристику приборов и аппаратов;
- таблицу измерений;
- векторные диаграммы напряжений и токов для всех режимов нагрузки (табл.4.2);
- выводы.
Контрольные вопросы
1. Что представляет собой трехфазная цепь с симметричными пассивными приемниками? Соединение «треугольником».
2. Что представляет собой трехфазная цепь с несимметричными пассивными приемниками? Соединение «треугольником», трехпроводная цепь.
3. Определить активную, реактивную и полную мощности приемников, соединенных «треугольником», при любом роде нагрузки.
4. Как изменяются электрические величины (напряжение, ток, мощность) при включении одной и той же трехфазной нагрузки по схеме «звезда» и «треугольник»?
5. Каковы будут напряжения на фазах приемников, если перегорит предохранитель в одном из линейных проводов или произойдет обрыв цепи линейного провода (нагрузка фаз симметричная)?
6. Построить векторную диаграмму токов и напряжений при симметричной нагрузке (табл.4.2 , пункт 3).
7. Построить векторные диаграммы токов и напряжений при несимметричной нагрузке в случае обрыва цепи одной фазы (табл.4.2 , пункт 1).
8. Построить векторную диаграмму токов и напряжений при симметричной нагрузке, в случае обрыва цепи линейного провода (табл.4.2 , пункт 5).
