13.10. Внешняя характеристика выпрямителя порядок проведения работы
1. По конспекту лекций изучите устройство и принцип действия выпрямителей на полупроводниковых диодах.
2. Ознакомьтесь с экспериментальной установкой (рис. 13.11) для исследования различных выпрямительных схем, а также необходимыми для выполнения работы измерительными приборами и оборудованием. Запишите технические данные всех приборов, используемых в работе, в табл. 13.1.
Таблица 13.1
Технические характеристики приборов
Наименование прибора |
Система прибора |
Класс точности |
Пределы измерений |
Цена деления |
|
|
|
|
|
3. Подготовьте установку к проведению исследований (под руководством преподавателя):
а) подключите амперметр для измерения выпрямленного тока нагрузки;
б) подключите цифровой вольтметр для измерения выпрямленного напряжения на нагрузке;
в) подключите осциллограф OMC-26 для наблюдения и регистрации формы выпрямленного напряжения на нагрузке;
г) подключите источник регулируемого переменного напряжения, с помощью которого установите напряжение на входе выпрямительного устройства В и при проведении опытов поддерживайте его неизменным.

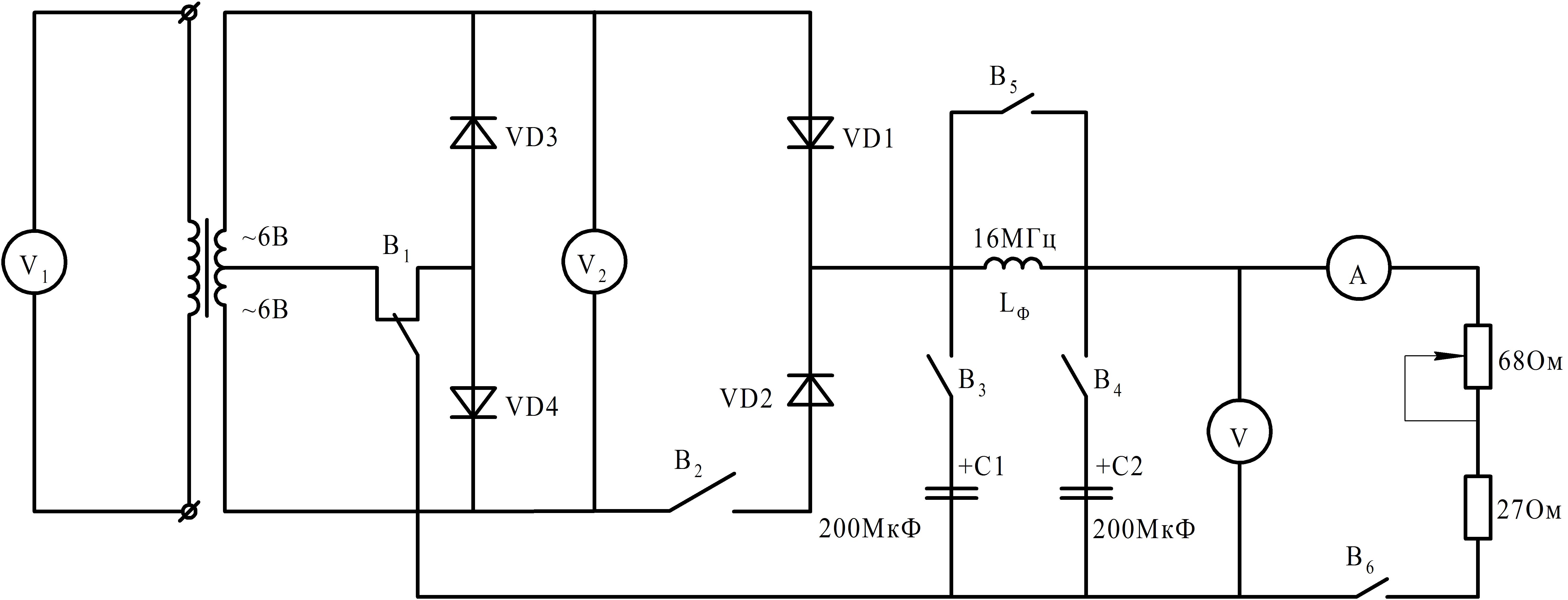

Рис. 13.11. Схема лабораторной установки
4. Исследуйте выпрямитель, собранный по однополупериодной схеме (рис. 13.12) при работе без сглаживающих фильтров. При этом выключателей и в цепях конденсаторов разомкнуты, выключатель в шунтирующей цепи дросселя и выключатель в цепи нагрузки - замкнуты, выключатель отжат, выключатель - разомкнут.

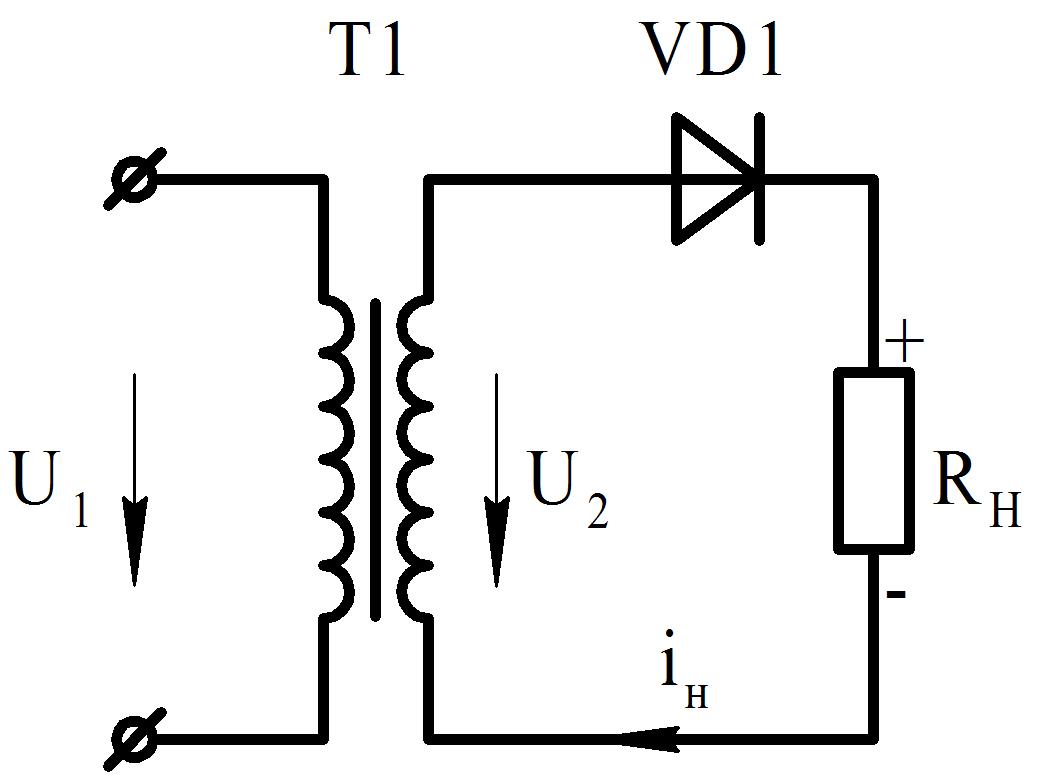

Рис. 13.12 Однополупериодная схема выпрямления
При выполнении исследований начальный вертикальный размер осциллограммы должен быть равен 30 - 40 мм. Осциллограмма зарисовывается в принятом масштабе на миллиметровой бумаге, а показания всех измерительных приборов заносятся в табл. 13.2.
Таблица 13.2
Результаты исследований
Номер опыта |
Схема выпрямления |
Тип фильтра |
Измерено |
Вычислено |
||||
, В |
, В |
, В |
, А |
|
Uобр max , В |
|||
|
|
|
|
|
|
|
|
|
В табл. 13.2: U1 - напряжение питающей сети, U2 - половина действующего значения напряжения на вторичной обмотке согласующего трансформатора; UH, IH - измеренные выпрямленные значения напряжения и тока нагрузки; g - коэффициент пульсаций напряжения и тока нагрузки
5. Проведите исследования, аналогичные п. 4, снимая осциллограмму с экрана осциллографа и записывая показания всех измерительных приборов в табл. 13.2 при включении в схему выпрямителя:
- индуктивного (дроссельного) сглаживающего фильтра;
- емкостного сглаживающего фильтра (дроссель закорочен);
- индуктивно-емкостного (L - С типа) П-образного сглаживающего фильтра;
- индуктивно-емкостного (L-С типа) П-образного сглаживающего фильтра. Осциллограммы всех опытов должны быть зарисованы в принятом в п. 4 масштабе при неизменной частоте генератора развертки осциллографа.
6. Исследуйте двухполупериодный выпрямитель с нулевым выводом трансформатора (рис. 13.13). Для этого в схеме (рис. 13.11) выключатель B2 необходимо замкнуть и провести те же измерения, что и при однополупериодном выпрямлении. Показания всех измерительных приборов занести в табл. 13.2.

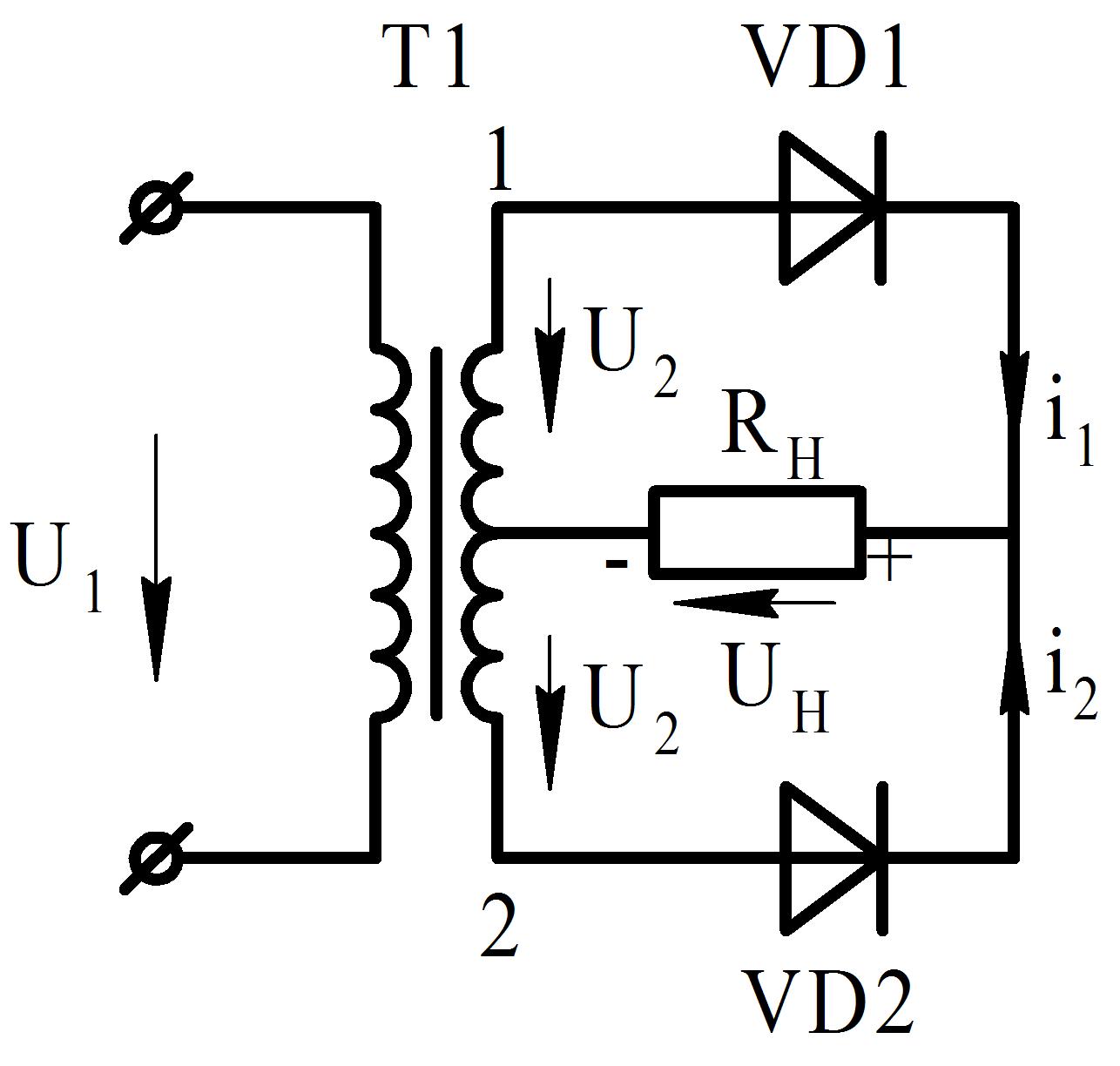

Рис. 13.13. Двухполупериодная схема с нулевым выводом трансформатора
7. Исследуйте двухполупериодный выпрямитель с мостовой выпрямительной схемой (рис. 13.14). Для перехода от схемы, используемой в п.6, к мостовой необходимо нажать выключатель B1. Кроме того, необходимо уменьшить вдвое напряжение на вторичной обмотке трансформатора. Затем провести те же исследования, что и при выполнении опытов в п. 4, 5.

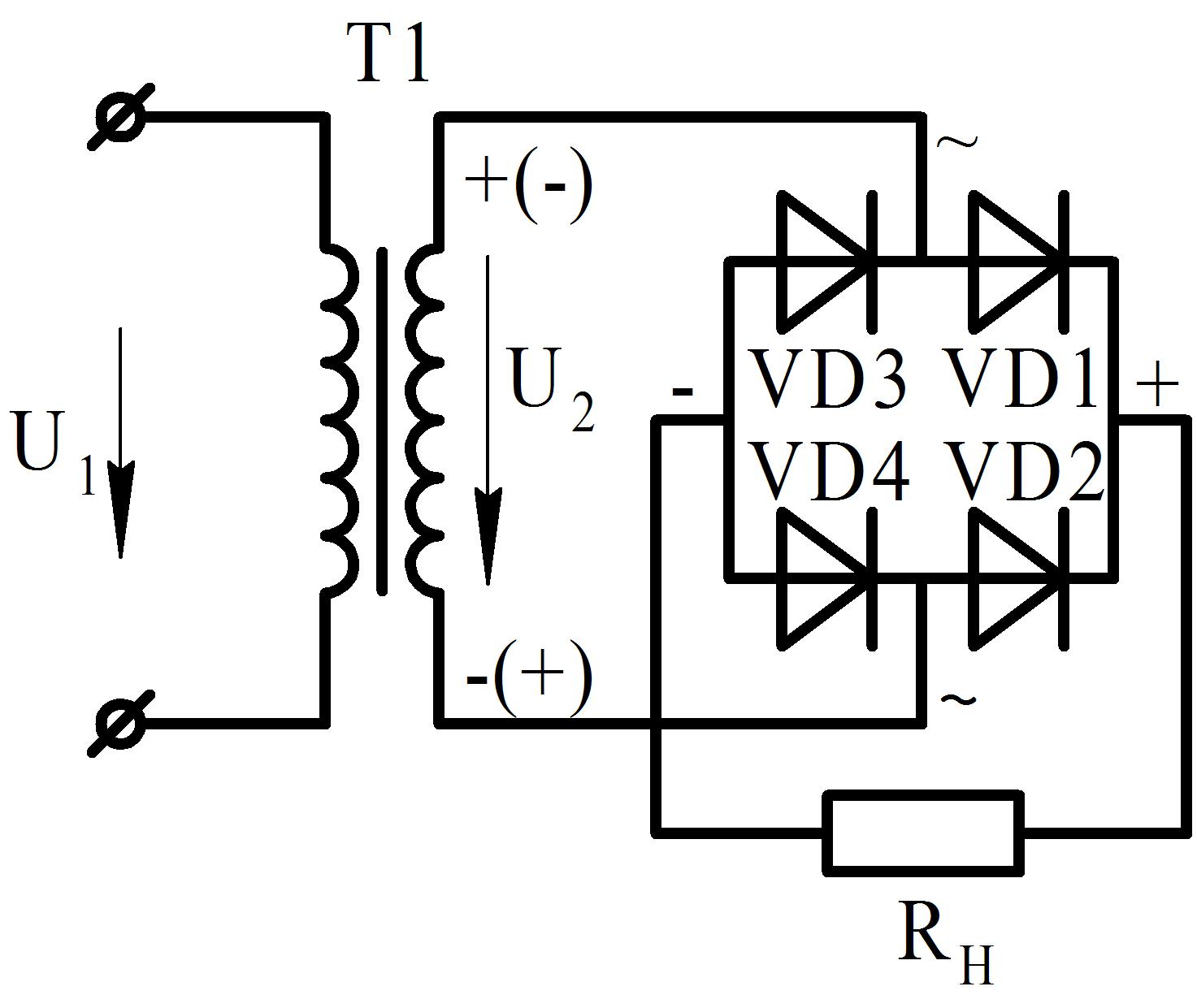

Рис. 13.14. Двухполупериодная мостовая схема выпрямления
8. Проведите обработку результатов опытов:
а) для одно- и двухполупериодных выпрямительных схем без сглаживающих фильтров рассчитать значение коэффициента пульсаций g, под которым понимается отношение амплитуды Am наиболее выраженной гармонической составляющей напряжения или тока, к постоянной составляющей напряжения или тока, если
- гармонический ряд для кривых, получаемых в процессе однополупериодного выпрямления
;
- гармонический ряд для кривых, получаемых в процессе двухполупериодного выпрямления
;
б) для этих же схем по измеренному при помощи осциллографа амплитудному значению напряжения на вторичной обмотке U2m определить максимальное значение обратного напряжения на диодах Uобр max, которое в случае однополупериодного выпрямления равно U2m, в случае двухлолупериодной схемы с нулевым выводом трансформатора 2U2m, а в мостовой схеме U2m /2.
