§ 2. Механизм выключения
Механизм выключения сцепления может иметь механический, гидравлический или пневматический приводы.
Механический привод. Основные элементы - педаль, выжимной подшипник, вилки выключения сцепления и включения тормозка, рычаги вилок и тяг. Выжимной подшипник 4 (рис. 9, а) нажатием на педаль с помощью тяги, рычага и вилки перемещается вперед, нажимает на внутренние концы отжимных рычажков 3, которые наружными концами отводят нажимной диск от маховика, освобождая ведомый диск, - сцепление выключается. Движение от рычага 8 передается через тягу 7 на рычаг 5 тормозка, и вал трансмиссии останавливается. Для включения сцепления педаль отпускают, отжимные рычажки с выжимным подшипником отходят назад, а нажимной диск под действием пружин прижимает ведомый диск к маховику. При включенном сцеплении между выжимным подшипником и отжимными рычажками должен быть зазор.
Для снижения усилия, прикладываемого водителем к педали,| механизмы выключения многих тракторов снабжены усилителями. В качестве усилителя рассматриваемого сцепления применен механический сервоусилитель. Он состоит из пружины и кронштейна с упорным болтом 10. В начале хода педали сцепления пружина сжимается, а затем, разжимаясь, помогает полностью выключить сцепление.
Гидропривод. Основные элементы - гидроусилитель, бак гидросистемы и гидронасос. Гидропривод можно представить себе, если вместо тяги 9 сцепления установить гидроусилитель. В этом случае при нажатии на педаль 1 переместится золотниковая втулка гидроусилителя, которая направляет поток рабочей жидкости через вход А (рис. 9,б) от гидронасоса на поршень гидроусилителя, действующий на рычаг 8 сцепления и выжимной подшипник 4. Сцепление выключается силой давления рабочей жидкости. С другой стороны поршня жидкость выходит в гид-робак. При включенном сцеплении гидронасос свободно перегоняет рабочую жидкость из бака через гидроусилитель снова в бак.
Пневмопривод. Такой механизм состоит из пневмокамеры 12 (рис. 9, в), закрепленной на корпусе сцепления с левой стороны, и следящего устройства. Его корпус 16 соединен через тягу 7 с педалью, а плунжер 15 - с рычагом 5. Если нажать на педаль сцепления, то тяга 7 переместит корпус 16 следящего устройства по плунжеру, испытывающему сопротивления со стороны рычага 5. Клапан 14, перемещаемый вместе с корпусом, упрется в торец плунжера и откроется.
Сжатый воздух из пневмосистемы трактора через клапан 14 поступит в пневмокамеру и переместит шток 11, который, воздействуя на рычаг вилки, выключит сцепление.
Если педаль остановить, то остановится и корпус 16. При перемещении вперед плунжера 15 клапан 14 закроет соединительное отверстие, и поступление сжатого воздуха в пневмокамеру прекратится.
При возвращении педали в исходное положение между клапаном 14 и плунжером 15 образуется зазор. Сжатый воздух из пневмокамеры выходит через отверстие 18 следящего устройства в атмосферу.
Гидро - и пневмоусилители широко применяют в механизмах управления тракторов. При их разнообразии по назначению и устройству усилителям свойственно следящее действие.

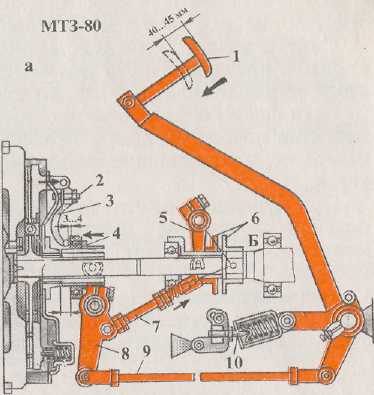

Рис. 9. Схемы механизма выключения сцепления с механическим (а), гидравлическим (6) и пневматическим (в) приводами:
1 — педаль; 2 — регулировочный винт; 3 — отжимной рычажок; 4 – выжимной подшипник; 5 — рычаг тормозка; 6 — диски тормозка; 7 — тяга тормозка; 8 — рычаг сцепления; 9 — тяга сцепления или гидроусилитель; 10 ~ упорный болт пружины; 11 - шток; 12 — пневмокамера; 13 — воздушный баллон; 14 — клапан; 15 - плунжер; 16 - корпус следящего устройства; 17 — регулировочная гайка тормозка; 18 — отверстие; А - вход жидкости гидронасоса; Б — выход
жидкости в бак
