2.3.2. Расчетные часовые расходы газа

Системы газоснабжения городов и других населенных пунктов рассчитываются на максимальный часовой расход газа.

Максимальный расчетный часовой расход газа , м³/ч (в пересчете на нормальные условия О°С и 760 мм вод.ст.), на хозяйственно-бытовые и производственный нужды следует определять как долю годового расхода по формуле

, (2.3)

где коэффициент часового максимума (коэффициент перехода от годового расхода к максимальному часовому расходу газа); Q_y - годовой расход газа, м³/год.

К оэффициент часового максимума учитывает характер потребления газа потребителем рассчитывается по максимальным значениям коэффициентов неравномерности газопотребления (сезонным, суточным и часовым)

, (2.4)

где , , - максимальные коэффициенты неравномерности газопотребления по месяцам в течении года, по суткам в течении недели и часам в течении суток соответственно;

- число часов в году.

Коэффициент часового максимума расхода газа следует принимать дифференцированно по каждому району газоснабжения, сети которого представляют самостоятельную систему, гидравлически не связанную с системами других районов.

Значения коэффициентов часового максимума расхода газа на хозяйственно-бытовые нужды в зависимости от численности населения снабжаемого газом, приведены в табл.2.4.

Значения коэффициентов часового максимума расхода газа для бань, прачечных, предприятий общественного питания и предприятий по производству хлеба и кондитерских изделий представлены в табл.2.5.

Таблица 2.4.

Коэффициент часового максимума расхода газа на хозяйственно-бытовые нужды

Число жителей, снабжаемых газом, тыс.чел.	Коэффициент часового максимума расхода газа (без отопления),
1	1/1800
2	1/2000
3	1/2050
5	1/2100
10	1/2200
20	1/2300
30	1/2400
40	1/2500
50	1/2600
100	1/2800
300	1/3000
500	1/3300
750	1/3500
1000	1/3700
2000 и более	1/4700

Таблица 2.5.

Значения коэффициентов часового максимума расхода газа

Предприятия	Коэффициент часового максимума расхода газа,
Бани	1/2700
Прачечные	1/2900
Общественного питания	1/2000
По производству хлеба и кондитерских изделий	1/6000

Примечание: Для бань и прачечных коэффициенты часового максимума расхода газа приведены с учетом расхода газа на нужды отопления и вентиляции.

Расчетный часовой расход газа для предприятий различных отраслей промышленности и предприятий бытового обслуживания (за исключением предприятий, приведенных в табл.2.5) следует определять по данным топливопотребления (с учетом изменения КПД при переходе на газовое топливо) или исходя из годового расхода газа с учетом коэффициентов часового максимума по отрасли промышленности, приведенных в рекомендуемом Приложении 2 СНиП 2.04.08-87*.

Для отдельных жилых домов и общественных зданий расчетный часовой расход газа , м³/ч, следует определять по сумме номинальных расходов газа газовыми приборами с учетом коэффициента одновременности их действия по формуле

, (2.5)

где -сумма произведений величин К₀, q_nom и n_i от i до m;

К₀ - коэффициент одновременности, значение которого следует принимать для жилых домов по справочному Приложению 3 СНиСТ 2.04.08-87* (табл.2.6);

q_nom - номинальный расход газа прибором или группой приборов м³/ч, по техническому паспорту;

n – число газовых приборов.

Таблица 2.6

Значение коэффициента одновременности К₀ для жилых домов

Число квартир	Коэффициент одновременности К0 в зависимости от установки в жилых домах газового оборудования
	Плита 4-конфорочная	Плита 2-конфорочная	Плита 4-конфорочная и газовый проточный водонагреватель	Плита 2-конфорочная и газовый проточный водонагреватель
1 2 3 4 5 6 7 8 9 10 15 20 30 40 50 60 70 80 90 100 400	1 0,650 0,450 0,350 0,290 0,280 0,270 0,265 0,258 0,254 0,240 0,235 0,231 0,227 0,223 0,220 0,217 0,214 0,212 0,210 0,180	1 0,840 0,730 0,590 0,480 0,410 0,360 0,320 0,289 0,263 0,242 0,230 0,218 0,213 0,210 0,207 0,205 0,204 0,203 0,202 0,170	0,700 0,560 0,480 0,430 0,400 0392 0,370 0,360 0,345 0,340 0,300 0,280 0,250 0,230 0,215 0,203 0,195 0,192 0,187 0,185 0,150	0,750 0,640 0,520 0,390 0,375 0,360 0,345 0,335 0,320 0,315 0,275 0,260 0,235 0,205 0,193 0,186 0,180 1,075 0,171 0,163 0,135

Примечания: 1. Для квартир, в которых устанавливается несколько однотипных газовых приборов, коэффициент одновременности следует принимать как для такого же числа квартир с этими газовыми приборами. 2. Значение коэффициента одновременности для емкостных водонагревателей, отопительных котлов или отопительных печей рекомендуется принимать равное 0,85 независимо от количества квартир.

Пример 2.1. Определить расход газа встроенной котельной, подающей тепло для отопления и вентиляции пятиэтажного административного здания строи­тельным объемом V_н =30000м³. Причем q₀= 1,84 кДж/(м³ ч ⁰С); q_в=0,75 кДж/ (м³ ч ⁰С); =35588 кДж/ (м³ ч ⁰С); =0,8; t_н=-20⁰С.

Решение:

Определяем расход тепла на отопление здания

Q _от = кДж/ч 582 кВт.

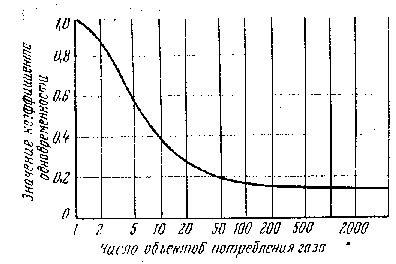

Рис.. 2.8. График значения коэф­фициента одновременности для бытовых объектов потребления газа.

Определяем расход тепла на вентиляцию

кДж/ч 273,7 м³/ч.

Рассчитываем расход газа котельной

м³/ч.

Пример 2.2. Определить максимальный коэффициент часовой неравномерности потребления газа по табл. 2.7 и по расчетной формуле

где Q_i – расход газа в данный час; Q_ср – среднечасовой расход газа в сутки.

Решение:

.

Пример 2.3. Определить расчетный расход газа в одной квартире с раз­личными приборами: двухконфорочной плитой с Q_н=25 120 кДж/ч; двухконфорочной плитой и газовой колонкой с Q_н=83 736 кДж/ч; четырехконфорочной плитой с Q_н=40 193 кДж/ч и аппаратом горячего водоснабжения с Q_н= 50 241 кДж/ч. Причем =35 583 кДж/м³.

Решение:

При установке двухконфорочной плиты расчетный расход

м³/ч.

Для двухконфорочной плиты и газовой колонки коэффициент одновременности k₀=0,48 (см. табл. 2.5.). [ ]

Для четырехконфорочной плиты и аппарата горячего водоснабжения (АГВ-120) при k₀=0,59

м³/ч.

Пример 2.4. Определить расчетный расход газа в 25-квартирном жилом доме с централизованным горячим водоснабжением при следующих условиях:

Таблица 2.7

Распределение расхода газа по часам суток (в % суточного потребления)

Время, ч	0-1	1-2	2-3	3-4	4-5	5-6	6-7	7-8
Q, %	3,96	3,75	3,75	3,67	3,74	3,81	4,12	4,6
Время, ч	8-9	9-10	10-11	11-12	12-13	13-14	14-15	15-16
Q, %	4,6	5,12	4,75	4,77	4,36	4,36	4,34	4,15
Время, ч	16-17	17-18	18-19	19-20	21-22	22-23	23-24	24-25
Q, %	4,22	4,05	4,06	4	3,81	4,13	4,13	3,75

1) при наличии во всех квартирах четырехконфорочных плит; 2) при установке в 12 квартирах четырехконфорочных плит и газовых колонок, а в остальных 13 квартирах – двухконфорочных плит.

Решение:

1) k₀=0,233;

м³/ч.

2) k₀₁=0,233 (для m=25);

k₀₂=0,221 (для m=25);

м³/ч.

Коэффициенты одновременности k₀ во всех случаях принимаем по суммарному числу ассортиментов, т.е. для 25 квартир.
