3.5. Очистка и одоризация газа. Предохранительная арматура грс.

Очистка газа от пыли предусматривается на входе в ГРС и должна обеспечивать улавливание твердых частиц размером от 10 мкм и более. На ГРС можно устанавливать масляные, висциновые и циклонные пылеуловители и сухие фильтры. Очистка газа в масляных пылеуловителях происходит за счет умень­шения скорости потока и контакта его с соляровым маслом. На ГРС устанавливают пылеуловители внутренним диаметром 1000, 1200, 1400 и 1600 мм.

Пылеуловитель представляет собой цилиндрический сосуд высокого давления, внутренняя полость которого разделена на три секции перегородками 5 и 6 (рис. 3.8): нижнюю промывочную А, в которой все время поддерживается установленный уровень масла; среднюю осадительную Б, где газ освобождается от взвешенных частиц масла; верхнюю отбойную В, в которой происходит окончательная очистка газа от уносимых частиц масла. Нижняя секция снабжена контактными трубками, имею­щими внизу продольные прорези - щели для создания завихре­ния потока. В отбойной секции имеется скрубберная насадка 8, состоящая из швеллерных или жалюзийных секций с волнооб­разными профилями. Процесс очистки газа в пылеуловителе происходит следующим образом. Поступающий в пылеулови­тель через патрубок 10 газ ударяется о козырек 9 и соприка­сается с поверхностью масла, после чего с большой скоростью устремляется по контактным трубкам 4, захватывая с собой ча­стицы масла. В осадительной камере Б (от одной перегородки до другой) скорость потока газа резко снижается, в результате чего происходит осаждение механических частиц и частиц жид­кости (размером 0,25 мм и более). Осажденные частицы по дре­нажным трубкам 11 стекают в нижнюю секцию аппарата А. После осадительной камеры В газ, освобожденный от более крупных частиц, поступает в отбойную секцию 8, где происхо­дит окончательная его очистка. Осевший на отбойной секции 8 шлам стекает также по дренажным трубкам 11 в нижнюю, ка­меру А. Очищенный газ через выходной патрубок 7 поступает на редуцирование.

Рис. 3.8. Масляный пылеуловитель

Загрязненное масло периодически удаляется продувкой через трубу 1 в отстойник масла. Полная очистка пылеуловителя от загрязнений производится через люк 12. Чи­стое масло подастся для пополнения через трубу из аккумуля­тора масла по трубопроводу 2. Уровень масла контролируется уровнемером 3. Для нормальной работы пылеуловителя уровень масла должен поддерживаться на 25—50 мм ниже концов кон­тактных трубок. Установка масляных пылеуловителей включает в себя масляные пылеуловители, отстойники масла, аккумуля­тор масла, короб для сбора грязного масла, емкости для чистого масла и насос. Объем масла для заполнения одного пылеулови­теля составляет 0,87 м³ при его диаметре 1000 мм и 2,65 м³ при диаметре 3600 мм. Расход масла допускается 25 г на 1000 м⁵ газа.

Пропускная способность масляного пылеуловителя может быть определена но формуле ВНИИгаза (в м³/сут):

,

где D - внутренний диаметр пылеуловителя; р - рабочее давле­ние газа в пылеуловителе; Т - температура газа в пылеулови­теле; р_ж и р_г - плотность смачиваемой жидкости и газа.

В настоящее время наибольшее распространение получили циклонные сепараторы. С уменьшением диаметра циклона зна­чительно увеличивается центробежная сила и скорость осаждения частиц. На основании этого принципа созданы конструкции батарейных циклонов (мультициклонов), в которых частицы осаждаются лучше, чем в обычных циклонах. Мультициклоны (рис. 3.9) состоят из параллельно включенных элементов ма­лого диаметра (150—250 мм). Газ с примесями жидких и твер­дых частиц подается через входной патрубок 3 в среднюю часть мультициклона. Далее через вихревые устройства циклонов по­ступает в нижнюю часть мультициклона, где происходит оседа­ние всех примесей. Освобожденный от частиц пыли и жидкости газ идет по внутренним трубкам циклонов 2, попадает в верх­нюю часть и по трубе 1 направляется в газопроводы. Осевшая внизу на дне аппарата загрязнения жидкость удаляется через дренажную трубу 4 в перевозную емкость. Сброс конденсата на ГРС также автоматизирован.

Рис. 3.9. Мультициклон

Висциновые фильтры устанавливают на ГРС небольшой про­изводительности (до 50 000 м³/ч). Их можно размещать в по­мещении или на открытой площадке. Нормы расхода винцинового масла 5 г на 1000 м³ газа. Висциновые фильтры рекомен­дуется применять при очистке газа с небольшой запыленностью.

В винциновых фильтрах (рис. 3.10) газ проходит слой на­садки из колец Рашига 2, которые помещаются россыпью между двумя металлическими сетками 1.

Поверхность колец покрывается липкой пленкой, на которой оседают и задержи­ваются мелкие механические примеси.

Для более тонкой чистки применяют двухрядное расположение очистных устройств в висциновом фильтре. Висциновые фильтры изготовляют диаметром 500, 600, 800 и 1000мм. Расчет пропускной способ­ности висциновых фильтров проводят по допускаемой скорости газа (не более 2 м/с на полное сечение фильтра). Ввиду относи­тельно малой активности висциновых фильтров необходимо до­вольно часто восстанавливать в них масляную пленку. О за­грязненности насадок судят по перепаду давления газа на висциновых фильтрах.

Рис. 3.10. Висциновый фильтр с двумя насадками

Процесс восстановления работоспособности фильтров довольно трудоемкий; требует применения пара и ор­ганических растворителей, громоздкого оборудования (ванны, стеллажи и др.) и выполняется вручную. При проведении ра­бот по нанесению активной пленки на висциновый фильтр по­следний отключают запорными кранами от газопровода и вы­пускают газ из отключенного участка. Затем открывают люки на корпусе 2 фильтра и извлекают загрязненную насадку. Обычно в качестве растворителя используется керосин которым промывают насадку. После промывки насадку опускают в висциновое масло. Затем ее извлекают из масла, выдерживают на стеллажах и погружают в фильтр.

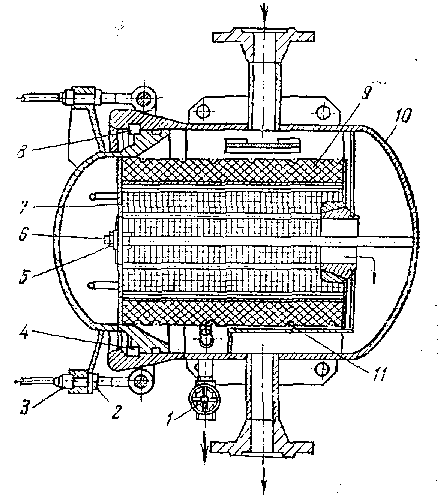

На рис.3.11 показан кассетный фильтр, применяющийся на автоматизированных газораспределительных станциях (АГРС). Он состоит из корпуса 10, в который через съемную крышку 6 вставляется кассета 7 с фильтрующим стекловолокнистым материалом 9. Газ, пройдя через фильтрующий материал, очи­щается и поступает на узел редуцирования. Фильтрующий ма­териал по мере загрязнения удаляют. При вскрытии фильтра после навинчивания гаек 2 перемещают крышку 6, снимают стопорные сектора 4 и 8 и после отвинчивания гаек 3 снимают крышку 6. Далее отвинчивают гайку 5 и вынимают кассета 7. С кассеты снимают фильтрующий материал, заменяют новым, крепят его проволокой 11 и вновь собирают фильтр. Продувка фильтра проводится через вентиль 1 в шлаковую емкость.

Для очистки газа от механических примесей на ГРП и ГРУ применяют также волосяные фильтры, а в блоках регулирова­ния - волосяные или сетчатые угловые фильтры. Все фильтры хорошо очищают газ, просты по конструкции и удобны в экс­плуатации. Промышленностью выпускаются волосяные фильтры с литым чугунным корпусом, с условным диаметром 80, 100, 200 мм и пропускной способностью до 100000 м³/ч, которые ком­понуются с регулятором давления соответствующего размера.

Рис. 3.11. Кассетный фильтр

Чугунные фильтры не всегда обеспечивают пропускную способ­ность устанавливаемых в комплекте с ними регуляторов давле­ния типа РДУК-2. Фильтрующим элементом фильтра является кассету, которая представляет собой кольцо, обтянутое с обеих сторон металлической сеткой. Внутренняя полость кассеты за­полнена фильтрующим материалом, в котором задерживаются мелкие частицы пыли (крупные частицы осаждаются перед кас­сетой). Используется конструкция сварных волосяных фильтров с условным диаметром 50, 100, 200 и 300 мм, рассчитанных на рабочее давление 0,6 и 1,2 МПа. Пропускная способность филь­тров доходит до 100000 м³/ч и приведена в соответствие с пропускной способностью газорегулятора. Фильтр (рис.3.12)

Рис. 3.12. Сварной волосяной фильтр

состоит из сварного стального корпуса с входным 1 и выходным 4 патрубками, внутри имеется кассета 3 с металлической сет­кой и фильтрующим материалом. На входе газа перед кассетой установлен отбойный лист 6 для защиты фильтрующего эле­мента кассеты от повреждения крупными частицами. Сверху корпус закрывается плоской крышкой 2 для фильтров диамет­ром 50 мм или эллиптической для фильтров диаметром 100 мм и более. В нижней части фильтра имеется сборник для крупных частиц, которые удаляются через патрубок с заглушкой 5. Фильтры больших размеров имеют значительную массу. По­этому они оборудованы опорами. Фильтры с условным диамет­ром 50 мм опор не имеют. Для волосяных сварных фильтров установлен предельный перепад давления газа, равный 10000 Па. Фильтрующую кассету рекомендуется очищать, когда перепад давления газа достигает 5000—6000 Па. Фильтр следует выби­рать из условия, что перепад давления газа на чистой кассете не должен превышать 3000 Па. Общий перепад давления газа в фильтре определяется суммой перепадов давлений на кассете и в корпусе фильтра. Для заданного расхода общий перепад давления на фильтре можно определить по графикам.

Для установки на проектируемом ГРП может быть выбран чугунный или сварной фильтр в зависимости от пропускной спо­собности и допустимого перепада давлений. Основной недостаток волосяных фильтров – сравнительно быстрая их загрязняемость и в связи с этим резкое увеличение сопротивления.

Для очистки газа на ГРУ и в шкафных ГРП применяют угловые сетчатые фильтры (рис. 3.13).

Рис. 3.13. Фильтр сетчатый угловой

Фильтры состоят из чугунного корпуса 2 с фланцевыми или муфтовыми соединениями 4 и 6. Фильтрующим элементом является стакан 3, обтянутый металлической сеткой. Сетка имеет размеры ячеек 0,4 – 0,5мм и выполнена из проволоки диаметром 0,25мм. Стакан устанавливают в корпусе и закрывают чугунной крышкой с резьбовым соединением 1. Допустимый перепад давления газа на сетке фильтра, измеряемый через штуцер5, не должен превышать 0,001 МПа. Общие потери складываются из перепада давления на корпусе (30 – 40%), в стакане (50 – 60%) и на фильтрующей сетке (1 – 2%). Степень загрязненности фильтра определяется по перепаду давления. При возрастании перепада открывается крышка, стакан с сеткой вынимают, промывают или заменяют новым.

Одоризация газа

Д ля обнаружения утечек газа и наличия его в воздухе вво­дят сильно пахнущие вещества - одоранты. В качестве одоранта в настоящее время используют вещества, обладающие резким неприятным запахом. Одоризация газа производится на выходном трубопроводе из ГРС. Газ, поступающий бытовым потребителям, должен быть одорирован. Газ, поступающий на промышленные предприятия, может не подвергаться одориза­ции. Сигнальная норма концентрации газа в помещении должна составлять 1/5 нижнего предела взрываемости. Минимальное количество одоранта в газе должно быть таким, чтобы при сигнальной концентрации газа в помещении ощущался запах одоранта. Из этих условий рассчитана норма расхода одоранта. Для этилмеркаптана она составляет 16 г на 1000 м³ газа. Одориза­цию следует проводить путем автоматического ввода одоранта, количество которого пропорционально расходу газа. На рис. 3.14 представлена схема универсальной автоматической одорпзационной установки УОГ-1. Она обеспечивает пропор­циональную подачу одоранта и предназначена для установки на ГРС пропускной способностью 3 - 165 тыс. м³/ч. УОГ-1 ав­томатически осуществляет подачу одоранта в количестве, про­порциональном расходу газа.

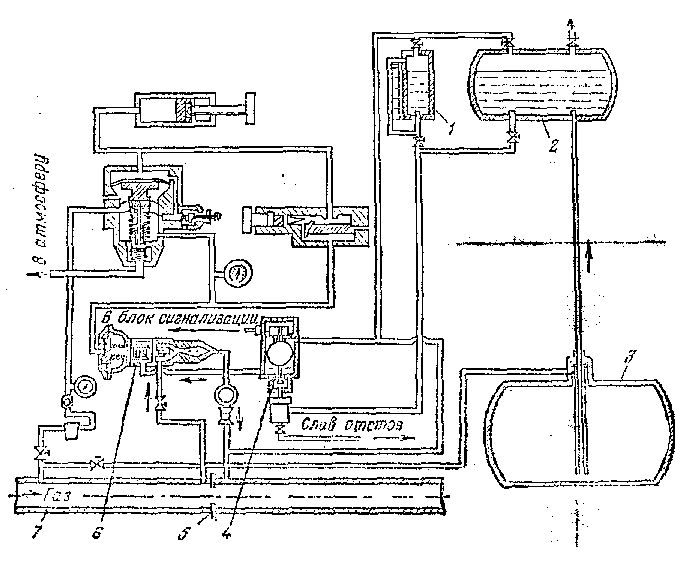

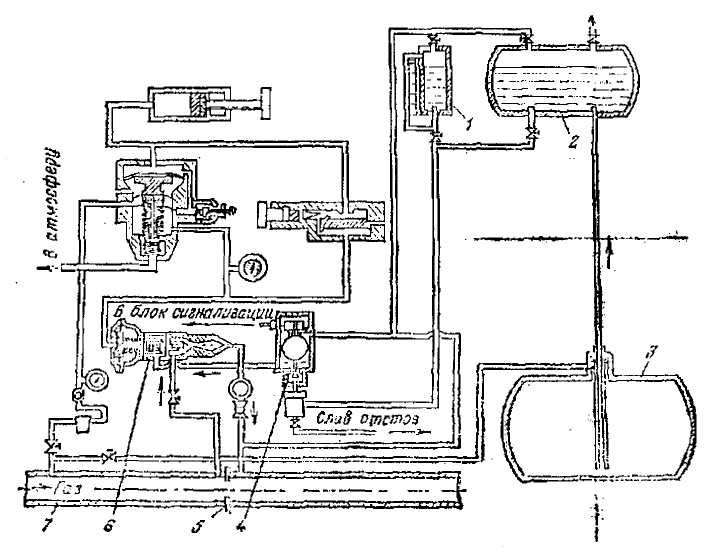

Рис. 3.14. Универсальный одоризатор газа УОГ – 1

Техническая характеристика УОГ – 1

Рабочее давление в газопроводе, МПа ………………………………0,2 – 1,2

Производительность по одоранту, см³/ч …………………………....57 – 3150

Перепад давления на диафрагме, соорветствующий максимальному расходу газа, МПа, не более…………………………………………………....0,06

Погрешность одоризатора, % ……………………………………….. 10

Температура окружающего воздуха, ⁰С ……………………………...(-40)-(+50)

Максимальный расход газа на питание системы управления, м³/ч…1

Принцип работы одоризатора заключается в следующем. В одоризатор подастся часть газа, проходящего через ГРС; пе­репад давления создается установленной на газопроводе 7 ди­афрагмой 5. Из подземной емкости 3 одорант поступает в рас­ходную емкость 2, далее через замерный сосуд 1 и поплавковую камеру 4 в инжекционный дозатор 6, где он инжектируется от­ветвленной струей газа. Одорированный газ возвращается в ос­новной газопровод и там смешивается с остальным количеством газа. Одоризаторы типа УОГ-1 сложны по конструкции, по на­дежны в работе.

Предохранительная арматура

Предохранительные сбросные клапаны устанавливаются на газопроводах для автоматического сброса газа в случае кратко­временного повышении давления сверх установленного. Кла­паны должны обеспечивать начало открытия при повышении установленного давления па 5 % и полное открытие при повы­шении давлении на 15 % выше установленного рабочего давле­ния. Полное закрытие клапана должно происходить при сниже­нии давления до установленного. На выходе ГРС, а также между ступенями редуцирования имеются пружинные предохра­нительные клапаны, которые отрегулированы на срабатывание при соответствующем давлении. На газопроводах, рассчитан­ных на давление газа 0,05—0,28 МПа, устанавливают специ­альные пружинные клапаны типа СППК1, а на газопроводах, рассчитанных на давление газа до 1,6 МПа, - клапаны типа ППК2. Настройку клапана (рис. 3.15) на необходимое давле­ние осуществляют с помощью пружины.

Рис.3.19. Специальный предохранительный клапанСППК1:

1 – корпус клапана; 2 – клапан; 3 – шток; 4 – пружина; 5 – втулка для регулирования; 6 – выходной патрубок; 7 – седло клапана; 8 – входной патрубок

Выход газа из газо­провода в случае срабатывания клапана происходит через спе­циальные газопроводы (свечи), которые выведены за пределы здания и не менее чем на 2 м выше его крыши. Два раза и год клапаны проверяют на срабатывание путем искусственного по­вышения давления газа. Свечи, отводящие газ от сбросных пре­дохранительных клапанов и гидрозатворов, имеют диаметр па­трубка, клапана или затвора (не менее). Продувочные свечи на газопроводах ГРС имеют диаметр не менее 20мм. Свечи де­лают с минимальным числом поворотов и выводят вне здания не менее чем на 1 м выше карниза крыши в места, где обеспе­чиваются безопасные условия для рассеивания газа и исклю­чается попадание в свечи атмосферных осадков.
