2.6 Ящик с предохранителями яп-57д
В ящике с предохранителями ЯП-57Д установлен главный предохранитель ПП-36 и предохранитель вспомогательных цепей ПП-28.
Главный предохранитель предназначен для защиты силовой цепи на моторном режиме от перегрузок и токов короткого замыкания.
Главный предохранитель ПП-36, рассчитан на номинальный ток 500А. Представляет собой прямоугольный фарфоровый корпус, между клеммами которого установлены калиброванные пластины. Вся внутренняя полость заполнена кварцевым песком. При сгорании пластин возникшая дуга гасится песком.
Рис.11 Ящик ЯП-57Д
Внешний вид ящика ЯП-57Д представлен на рис.11. Ящик представляет собой металлический сварной короб (1) где на изоляционной панели смонтировано клеммовое устройство (2,4) для зажима самого предохранителя (3) и наконечников подходящих проводов (5).
В реальной тяговой цепи главный предохранитель должен отключать токи: до 10000А при индуктивности не более 6,5 мГн в режиме одностороннего питания линии; до 20000А при индуктивности не более 2,5 мГн в режиме двухстороннего питания линии и расположении поезда в середине между тяговыми подстанциями; до 40000А при индуктивности не более 0,5 мГн при двухстороннем питании линии и расположении поезда рядом с тяговой подстанцией.
В этом же ящике на панели крепится предохранитель типа ПП-28 на 40А (7), предназначенный для защиты высоковольтной вспомогательной цепи от перегрузок и токов короткого замыкания.
Предохранитель ПП-28 состоит из фарфоровой трубки, заполненной кварцевым песком, внутри которой находится плавкая вставка.
Электрическое сопротивление предохранителей должно находиться в пределах:
для ПП-36 -(250-310)∙10-6 Ом,
для ПП-28 -(4,0-5,5)∙10-3 Ом.
Чтобы надежно отключать указанные контурные токи во всех режимах питания, длина предохранителей ПП-36 увеличена по сравнению с длиной предохранителя ПНБ-5 на 20 мм. Увеличение длины предохранителя увеличивает его разрывную мощность, что подтверждено многочисленными испытаниями.
Общий вид предохранителя ПП-36 представлен на рис.12.
Необходимо отметить, что вспомогательный предохранитель ПП-28 на 40А подключен непосредственно к токоприемникам и при указанных контурных токах предохранитель надежно отсекает токи в пределах допускаемой его объемом мощности (200-250А).
Аппарат (рис.11) подвешен к раме вагона на изоляторах (6) слева. Над ящиком установлен резиновый козырек, защищающий аппарат от попадания влаги.
Рис.12 Предохранитель ПП-36

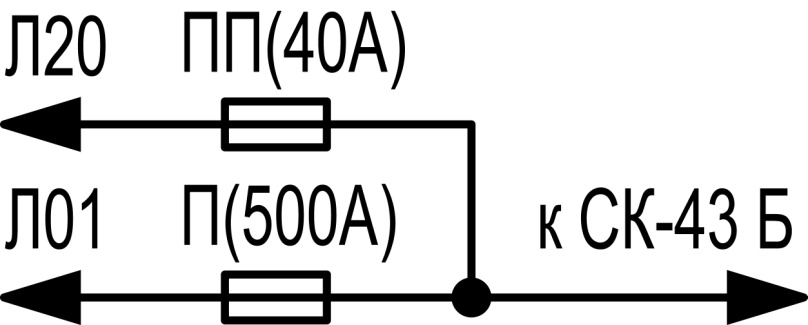

Рис.13….Электромонтажная схема ящика ЯП-57Д
2.7 Ящик с предохранителями яп-60а
В ящике размещаются три предохранителя типа ПП-28, которые предназначены для защиты высоковольтных цепей напряжения контактной сети.
Размещение и электрическое подключение предохранителей в ящике ЯП-60А показано на рис.14.
В металлическом ящике с откидной крышкой на панели закреплены шесть контактных стоек (2) с установленными в них тремя предохранителями (3) типа ПП-28. Нижние контактные стойки соединены между собой металлической шиной (4). К верхним и нижним контактным стойкам крепятся провода. Ввод проводов осуществляется через колодку (5) и отверстие в ящике.
Сопротивление предохранителей: 30А- (6,41,1)∙10-3Ом
10А- (31,56,5)∙10-3Ом
При токах, создающих условия выхода из строя электрооборудования вагонов и при возникновении токов короткого замыкания, плавится вставка предохранителя и происходит отключение цепи от источника тока.
Номинальные параметры предохранителей и их назначение приведены в таблице 2.
Таблица 2
Тип предохранителя |
Параметры предохранителя |
Обозначение по схеме |
Назначение предохранителя |
ПП-28 |
750В, 30А |
П4 |
Защищает цепь ДИП, ББЭ |
ПП-28 |
750В, 10А |
П2 |
Защищает цепь МК |
ПП-28 |
750В, 10А |
П10 |
Защищает цепь НР, KV, печи |
Рис.14 Ящик ЯП-60А
Ящик подвешен к раме вагона на изоляторах слева. Над ящиком установлен резиновый козырек, защищающий аппарат от попадания влаги.
