6.7.3 Последовательно – параллельное соединение групп двигателей с ослаблением поля
Соответствует положению главной рукоятки КВ «Ход-3».
Вначале включаются контакторы КШ1 и КШ2, подключая параллельно обмоткам возбуждения каждой группы двигателей индуктивный шунт и резистор ослабления поля. Магнитное поле двигателей ослабляется до 70%. Затем РК продолжит вращение с 5(32) позиции по 1(36) позицию. До 2(35) позиции, за счет выведения кулачковыми элементами РК секций резистора ослабления поля, уменьшая сопротивление шунтирующей цепочки, происходит ступенчатое ослабление магнитного поля двигателей с 70% до 50%, 37% и 28%. На 1 (36) позиции РК останавливается, магнитное поле двигателей 28%.
Эта позиция является автоматической характеристикой при последовательно – параллельном соединении групп двигателей и ослабленном поле 28%.(см. рис.128).
Цепь тока на 1(36) позиции РК:
ТР, КС1, П, ГВ, ВА, две параллельные цепи:
1) ЛК1, РП1-3, ДР1, ДР2, ЛК3, Я1, Я3, точка Я3 две параллельные цепи: первая- ВП, обмотки возбуждения 1-го и 3-го двигателей, ВП, точка Л6; вторая- КШ1, ИШ1-3, резистор Р28-Р29, РК25, точка Л6. Далее – РУТ, диод, ПМ3, РК3, ПП2, КС2, ЗУМ, «земля».
2) ЛК5, ПП3, РК4, РП2-4, Я2, шунт амперметра, Я4, ДР2, ДР1, ЛК4, ПМ1, РУТ, точка Л16 две параллельные цепи: первая- ВП, обмотки возбуждения 4-го и 2-го двигателей, ВП, точка Л18; вторая- КШ2, ИШ2-4, РК26, резистор Р35, точка Л18. Далее –диод, ПМ2, КС2, ЗУМ, «земля».
6.7.4 Разбор схемы ходового режима
При переводе главной рукоятки КВ с ходовых позиций ослабления поля на нулевое положение отключение двигателей происходит после отключения контакторов КШ1 и КШ2, что способствует смягчению броска тока при сбросе схемы с ходовых позиций, затем с выдержкой 0,6 с. отключаются линейные контакторы: ЛК1, ЛК3, ЛК4, ЛК5. После чего аппарат ПМТ переключается в положение ПТ, аппарат ППС- в положение ПС, РК на первой позиции.
Рис.127 Силовая схема электрических цепей при параллельном соединении групп двигателей. Режим Ход-2, 32-я позиция РК |
Рис.128 Силовая схема электрических цепей при параллельном соединении групп двигателей. Режим Ход-3, 36-я позиция РК |
6.8 Построение силовой схемы тормозного режима
При сборе схемы на тормоз, в зависимости от скорости начала торможения, схема предусматривает два вида торможения:
торможение на первой позиции РК (бесступенчатое регулирование тока возбуждения двух групп генераторов) и реостатное торможение. Эти виды торможения реализуются машинистом постановкой главной рукоятки КВ в положения: Т1- подтормаживание, Т1А- ручное торможение, Т2- автоматическое торможение.
При переводе главной рукоятки КВ в положение Тормоз-1 произойдет сбор схемы тормозного режима в следующей последовательности (силовая схема тормозного режима изображена на рис. 129) :
- включается контактор ЛК2, соединяя в последовательную цепь тормозные резисторы;
- включаются контакторы КСБ1 и КСБ2, подключая параллельно обмоткам возбуждения регулятор тока возбуждения тяговых двигателей типа ДРП300/300;
- после включения контакторов КСБ1 и КСБ2 включаются контакторы ЛК3 и ЛК4, замыкая цепи генераторов. ЛК1 и ЛК5 не включаются, отсоединяя группы двигателей от контактного рельса;
- переключатель ПМТ находится в положении ПТ, замкнуты его кулачковые элементы ПТ1, ПТ2, ПТ3, ПТ4, ПТ5;
- переключатель ППС находится в положении ПС, разомкнуты его кулачковые элементы ПП2, ПП3. Тем самым двигатели отсоединяются от «земли»;
- РК находится на 1-ой позиции, замкнуты его кулачковые элементы РК3, РК4, РК21-РК26.
На этом сбор схемы заканчивается. Образуются два контура- генераторный и тормозной. В генераторный контур входят две группы генераторов, которые соединены по перекрестной схеме (см. рис.129), в тормозной контур входят тормозные резисторы величиной 2,083 Ом, которые подключаются к генераторному контуру в двух точках Л12, Я3.
Самовозбуждение генераторов происходит полным полем с одновременным подвозбуждением обмоток дополнительным током от ДРП. В момент нарастания тока якоря до заданного значения (170-180 А) начинается импульсная работа транзисторных модулей.
В режиме импульсного регулирования возбуждения генераторов предусмотрены следующие уставки тока якорей:
положение КВ Тормоз-1- 180±10 А,
положение КВ Тормоз-1А, Тормоз-2
а) порожний режим -260±15 А,
б) груженый режим -360±15 А.

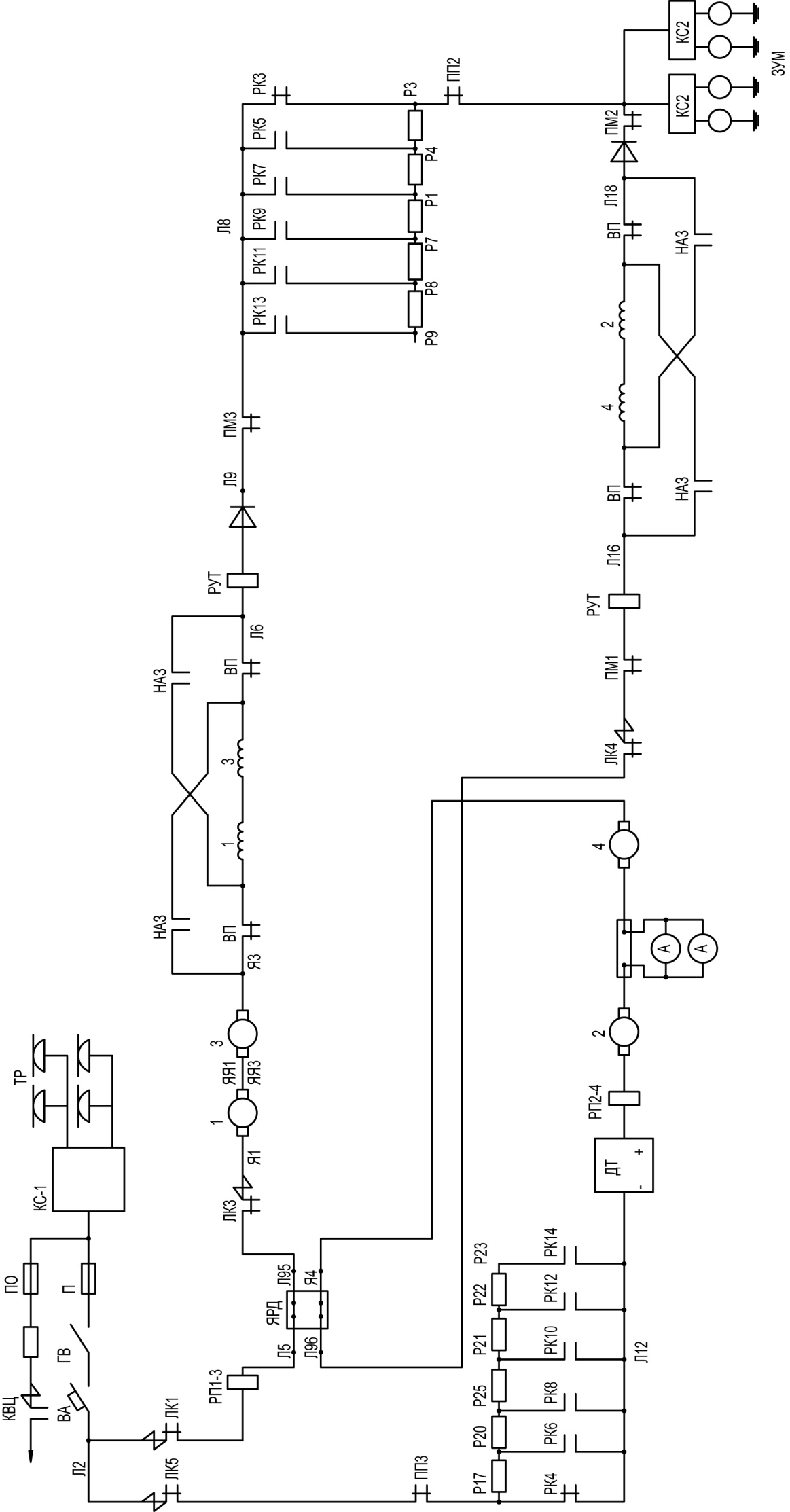

Рис.129 Силовая схема электрических цепей при положении КВ Тормоз-1 |
Заданные уставки соответствуют средней величине тока якоря в диапазоне регулирования поля. Переход с низкой уставки на более высокую и наоборот осуществляется плавно.
По окончании процесса регулирования возбуждения генераторов, т.е. после выхода на характеристику полного поля, в случае если контроллер машиниста находится в положении Тормоз-1А или в положении Тормоз-2 сигнал от ДРП поступает на вращение РК. На второй позиции РК отключаются контакторы КСБ1, КСБ2, которые отключают регулятор тока возбуждения ТЭД- ДРП300/300. Реостатный контроллер продолжит вращение.Если главная рукоятка КВ находилась в положении Тормоз-1А, то РК переходит с 1-ой на 2-ю позицию и остановится, а если главная рукоятка КВ находилась в положении Тормоз-2, то РК будет вращаться автоматически с 1-й по 17-ю позиции, выводя ступени тормозного резистора под контролем РУТ в соответствии с таблицей замыкания контакторных элементов РК и тормозной диаграммой.
При торможении со скорости ниже 65 км/ч вращение вала РК происходит по команде от ДРП через 0,8 с, временем необходимым для самовозбуждения генераторов. На второй позиции РК отключаются контакторы КСБ1, КСБ2.
Электрическое торможение происходит до скорости 8 км/ч. Дотормаживание до полной остановки производится с помощью пневматического тормоза от вентиля замещения номер 1. Синхронизация включения вентилей номер 1 происходит через блокировку токового реле РТ2, что обеспечивает плавность дотормаживания.
В случае несбора схемы тормозного режима, отсутствии тормозного тока через блок-контакты реле РТ2, РВ1, РВ3 включается вентиль замещения ВЗ№2, обеспечивающий торможение поезда пневматическим тормозом.
Цепь тока на первой позиции РК
Генераторный контур: от точки Я3 две параллельные цепи:
1) Я3, Я1, ЛК3, ДР2, ДР1, РП1-3, ПТ1, РУТ, точка Л16 два пути тока: первый- ВП, обмотки возбуждения 4-го и 2-го генераторов, ВП, точка Л18; второй- КСБ2, ДРП, точка Л18.
Далее – Диод, Л10, ПТ2, ПТ4. точка Л12.
2) Точка Я3 два пути тока: первый- ВП, обмотки возбуждения 1-го и 3-го генераторов, ВП, точка Л6; второй- КСБ1, ДРП, точка Л6.
Далее –РУТ, диод, ПТ3, ЛК4, ДР1, ДР2, Я4, шунт амперметра, Я2, РП2-4, ДТ, точка Л12.
Тормозной контур- от точки Л12 две параллельные цепи реостатов:
1) Л12, РК4, резистор Р17-Р23, ЛК2,.резистор Р13-Р3, РК3, резистор Л8-Л13, ПТ5, точка Р42.
2) Л12, ПТ4, резистор Р10-Р42 параллельно датчик напряжения, точка Р42.
Далее РТ2, РКТТ. Точка Я3.
Цепь тока на 17-18-й позиции РК
Генераторный контур аналогичен первой позиции РК, только отключен регулятор ДРП.
Тормозной контур- от точки Л12 две параллельные цепи резисторов:
1) Л12, РК14, ЛК2, РК19, РК13, резистор Л8-Л13, ПТ5, точка Р42;
2) Л12, ПТ4, резистор Р10-Р42 параллельно датчик напряжения, точка Р42;
Далее-РТ2, РКТТ, точка Я3.
В цепи генераторов остается не выводимый резистор величиной 0,273 Ом, во избежание замыкания генераторов накоротко.
Силовая схема при торможении в зоне средних и малых скоростей представлена на рис.130.
