Работа асотп «игла-мт» в дежурном режиме.

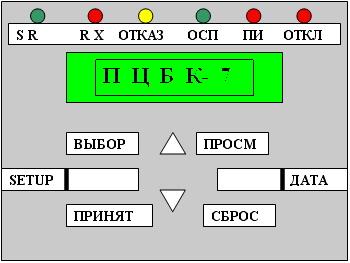

В дежурном режиме система «Игла-МТ» производит пожарный контроль защищаемых объемов и сравнение температур букс вагона. При исправности всех компонентов АСОТП « Игла -МТ» на передней панели ЦБКИ:
-
включен только индикатор «Питание»
-
на дисплее индикация соответствует дежурному режиму:
-
на дисплее отображается ПЦБК-7 (8).

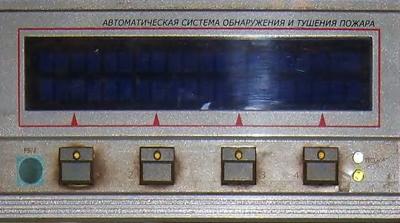

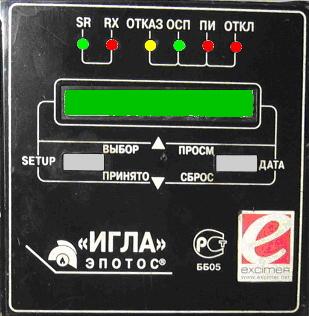

Пульт управления АСОТП «ИГЛА-МТ» (возможны 2 варианта пультов).

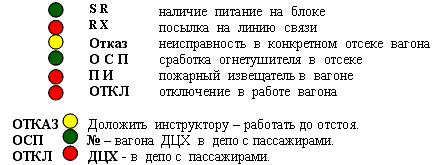

Порядок работы с асотп «игла-мт» при срабатывании пожарного извещателя пи.
На перегоне. № вагона и отсек по индикатору. Доложить ДЦХ о сработке индикатора пожара.
-
Через 30 сек. отключится вагон (1 и 20 вагонные провода, на Еж-3 отключится КВЦ), загорится
ОТКЛ, если сработает ОСП, то загорится ОСП.
-
Если загорание ликвидировалось, то погаснет ПИ.
-
Если вновь загорится ПИ, значит, вновь возросла температура в отсеке.
-
Если нарушится вагонная линия связи - загорится ОТКАЗ.
-
По прибытию на станцию - открыть двери, привести кабину в нерабочее состояние и взять вагон на стояночный тормоз. В неисправном вагоне отключить ВБ и автоматы цепей управления. Осмотреть оборудование, начиная с отсека, указанного на ЦБКИ. При отсутствии загорания включить ВБ и автоматики ЦУ вагона, доложить ДЦХ и следовать во внеплановый отстой без пассажиров.
-
В случае загорания дать заявку ДЦХ на снятие высокого напряжения и приступить к ликвидации. В случае применения воды - рассечь ЭКК со смежными вагонами, отжать башмаки, снять закоротку, затребовать подачу напряжения (и включения автоблокировки) и следовать без пассажиров резервом в тупик (скорость не более 35 км/час). При тушении в районе ОСП стоять только с торца, применяя очки и респиратор.
При отправлении со станции. Применить экстренное торможение. Доложить ДЦХ о случившемся.
-
Если после 30 сек. не погас ПИ, получено сообщение от пассажиров о загорании или обнаружено задымление или загорание, доложить диспетчеру: «Диспетчер! Срочно! (№ поезда, № маршрута). Прошу разрешить осадить поезд на станцию, по причине загорания в поезде». Получив от диспетчера устный приказ, осадить поезд.
-
Для этого необходимо отключить систему АРС, чтобы не сработало противоскатывание, установить реверсивную рукоятку в положение «НАЗАД», подать звуковой сигнал «2 длинных». Привести поезд в движении на ХОД-1 со скоростью не свыше 5км/час.
-
Если, по истечении 30 сек, загорелся светодиод ОСП, а ПИ погас и отсутствуют признаки загорания - доложить ДЦХ и следовать до следующей станции.
При следовании по ветке из депо. Остановить состав, доложить ДЦХ, заапросить разрешение на возврат на парковые пути.
-
Получив разрешение, перейти в другую кабину и вывести состав на парковые пути, где остановиться, взять на стояночный тормоз головной вагон и по телефону тоннельной связи запросить снятие высокого напряжения. Установить закоротку и приступить к ликвидации загорания. Если войти в другую кабину нет возможности, доложить об этом ДЦХ и запросить разрешение на осаживание состава.. Получив устный приказ, осадить состав на парковые пути, периодически подавая сигнал общей тревоги (один длинный - три коротких).
