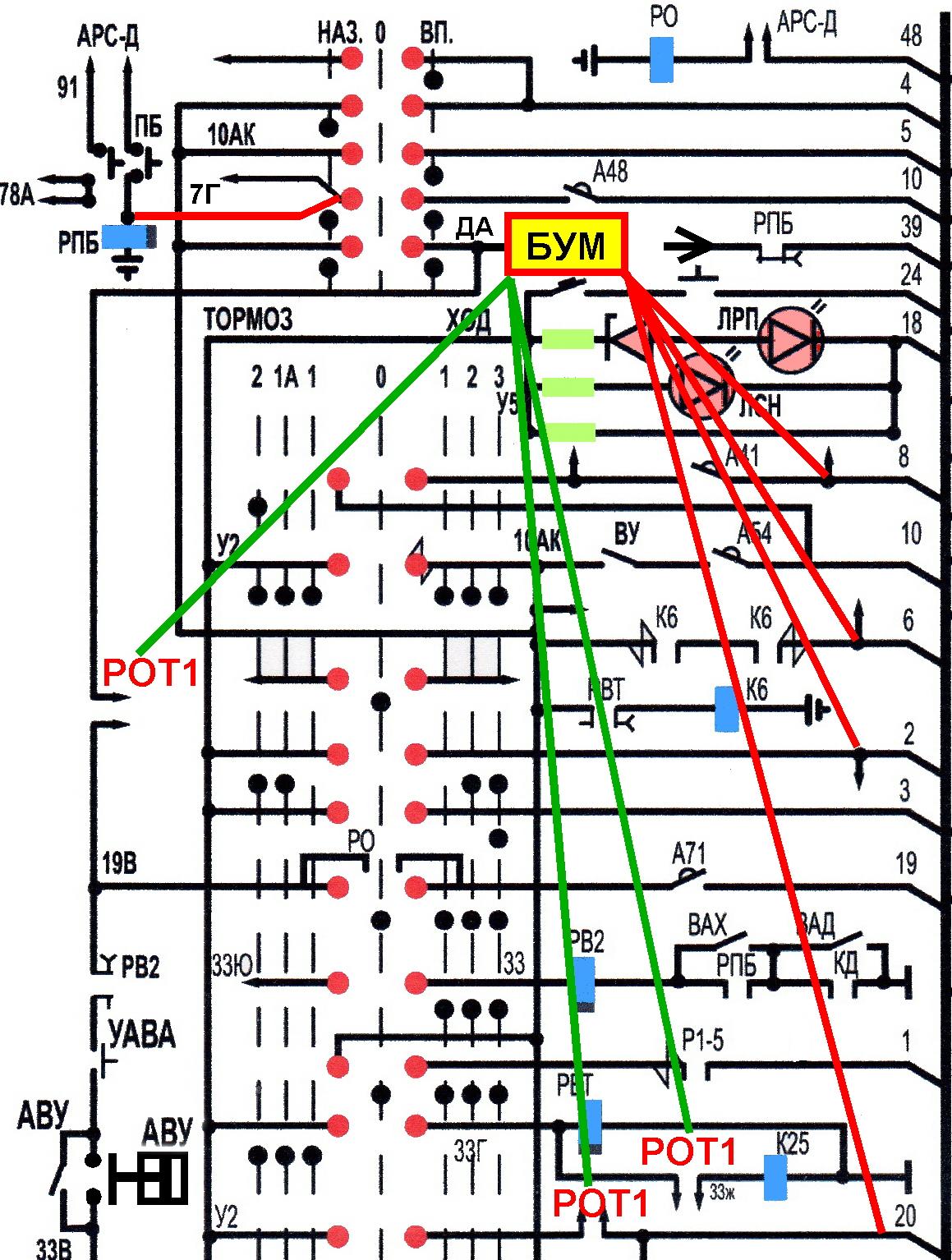

Увязка устройств арс с цепями управления поезда.
На вагонах 81-717.5м с АРС-Днепр или МП для воздействия на ЦУ предусмотрены РОТ1 и РОТ2, катушки которых включены в цепи 92 и 93 проводов соответственно. РОТ1 (А-77, П2) участвует при управлении поездом от КВ, а РОТ2 (А-78, П4 в стативе) – при управлении от КРУ. Реле РОТ1 и РОТ2 размещены в правом аппаратном отсеке (см. фото на стр. 8).
-
при превышении скорости, АРС размыкает контакты РОТ1 в 20, 33 (цепь Р1-5), 33Г (цепь К25)
проводов. При работе от КРУ размыкаются контакты РОТ2 в цепи 14 поездного провода.
-
при этом от кулачка ДА подаётся питание на 2, 6, 8 и 20 провода для сбора схемы на Т-2. При
работе от АРС-Р питание на эти провода подаётся при помощи РТ хвостового вагона, которое
включено в участок 10АК - 4 провод. При этом питание подаётся на провода 20, 2 и 33Г
-
н.р. контакты РПБ в цепи катушки РВ2 и н.з. контакты в цепи 39 поездного провода (ВЗ№2)
-
контакты ПБ в цепи катушки РПБ и в цепи, шунтирующей контакты УОС (для АРС-Днепр и МП).
-
в режиме АРС-Р питание аппаратуры АРС хвостового вагона осуществляется по 87 поездному
проводу от +Б гол.ваг. через 2 предохранителя ПА, П11, А-44 23поездной пр.гол.ваг.
-
87поездной пр. РЦ АРС (включён) хвостового вагона.
13
13. Общий порядок работы с арс, кроме вагонов «Яуза» и «Русич».
Включение устройств АРС (на примере работы МАРС 1/5).
При отсутствии частоты (в депо или на линии).
-
установить РР в положение «ВП», сработают все ВЗ№2 (через контакты РПБ в 39 пр.)
-
включить ВУ АРС и ВУ АЛС - АРС выдаст команду на торможение, загорится «ОЧ», включится
ТВУ или звонок, загорятся ЛКВД, ЛСТ, ЛХРК, ЛКТ, ЛПнТ.
-
убедиться, что ЛКТ горит и открыть кран ЭПК (ЭПВ).
-
нажать и удерживать ПБ - произойдёт отмена торможения от АРС, отключится ТВУ, погаснут
ЛКВД, ЛКТ, ЛХРК, ЛСТ, ЛПнТ, отпустят ВЗ№2.
При разрешающей частоте (на линии).
-
установить РР в положение «ВП», сработают все ВЗ№2 (через контакты РПБ в 39 пр.)
-
включить ВУ АРС и ВУ АЛС - АРС выдаст команду на торможение, загорится показание
-
допустимой скорости, включится ТВУ или звонок, загорятся ЛКВД, ЛСТ, ЛХРК, ЛКТ, ЛПнТ.
-
убедиться, что ЛКТ горит и открыть кран ЭПК (ЭПВ).
-
кратковременно нажать на КБ - произойдёт отмена торможения от АРС, отключится ТВУ,
погаснут ЛКВД, ЛХРК, ЛСТ, отпустят ВЗ№2, но останутся ВЗ№1 (при переводе ГРКВ в ходовое
положение ВЗ№1 отключатся).
Переключение устройств арс.
-
произвести ПСТ
-
перекрыть кран ЭПК, отключить ВУ АРС и ВУ АЛС
-
перевести реверсивную рукоятку (РР) в «0» положение
-
через 30с. перевести РР «Вперёд», включить ВУ АРС и ВУ АЛС
-
при горящей ЛКТ открыть кран ЭПК
-
дать отмену кратковременным нажатием на КБ (КВТ)
-
отпустить тормоза и привести поезд в движение.
Переход от кв на кру со включённой арс.
-
произвести ПСТ, перекрыть кран ЭПК
-
отключить ВУ АРС и ВУ АЛС
-
изъять РР из КВ, установить её в КРУ и перевести в Х-2 (сработает ВЗ№2)
-
включить ВУ АРС и ВУ АЛС - АРС выдаст команду на торможение, загорится лампа скорости,
включится ТВУ или звонок, загорятся ЛКВД, ЛКТ.
-
при горящей ЛКТ открыть кран ЭПК
-
кратковременно нажать на КБ - произойдёт отмена торможения от АРС, отключится ТВУ,
погаснет ЛКВД, отпустят ВЗ№2 (при разрешающей частоте), но останутся ВЗ№1.
-
отпустить тормоза.
