Поездные провода арс-Днепр.
Провод |
Обозначение |
Направление передачи сигнала |
Назначение провода |
34 |
КТ |
хвост - голова |
контроль эффективности торможения |
78 |
ВП |
голова - хвост |
вкл. режима «Вспомогательный поезд» |
79 |
РС |
хвост - голова |
вкл. светодиода РС |
80 |
ОЧ |
хвост - голова |
вкл. светодиода ОЧ |
81 |
0 |
хвост - голова |
вкл. светодиода 0 |
82 |
40 |
хвост - голова |
вкл. светодиода 40 |
83 |
60 |
хвост - голова |
вкл. светодиода 60 |
84 |
70 |
хвост - голова |
вкл. светодиода 70 |
85 |
80 |
хвост - голова |
вкл. светодиода 80 |
86 |
ЛКТ |
хвост - голова |
вкл. светодиода ЛКТ |
87 |
АРС-Р |
голова - хвост |
питание АРС-Р |
88 |
ПД |
голова - хвост |
управление дешифраторами |
89 |
ЛН |
хвост - голова |
вкл. светодиода ЛН |
90 |
ЭПК |
хвост - голова |
питание ЭПК |
91 |
КБ1 и ПБ |
голова - хвост |
отмена торможения от АРС-Р |
92 |
РОТ1 |
голова - хвост |
питание РОТ1 |
93 |
РОТ2 |
голова - хвост |
питание РОТ2 |
94 |
ПК1-Р |
голова - хвост (в режиме «ВП» - хвост-голова) |
связь ПК1 головного вагона с АРС-Р хвоста |
95 |
ПК2-Р |
голова - хвост (в режиме «ВП» - хвост-голова) |
связь ПК2 головного вагона с АРС-Р хвоста |
26
Пульт 81-717.5м с арс мп.
27
Арс вагонов 81-740 «Русич» и 81-720 «Яуза».
БАРС-2/6 - Бесконтактная АРС - выполняет функции АРС в системе навигации «Витязь» на вагонах типа «Яуза» и «Русич». Система «Витязь» представляет собой комплекс электронных устройств, выполненных на основе микропроцессорной (вычислительной) техники, и предназначена для управления поездом, обеспечивая при этом техническую диагностику оборудования вагонов поезда. Имеет два дублированных блока, один из которых находится в «холодном» резерве. Система БАРС имеет возможность работать на всех линиях московского метрополитена, в любом режиме восприятия кодовых сигналов допустимых скоростей, но не обеспечивает включение хвостового комплекта аппаратуры при неисправности головного комплекта.
БАРС-2/6 (АПЛ, БЛ, ЛДЛ, КхЛ, (ФЛ и КолЛ – в перспективе)) – воспринимает одновременно 2 частоты из 6-ти возможных, разрешая движение с наибольшей скоростью (по наименьшей из двух частот). Эти сигналы воспринимаются головным комплектом аппаратуры. Двухчастотный кодовый сигнал посылается навстречу поезду в ПК головного вагона, причём на головных вагонах установлены по 2 пары ПК – основные и резервные, при этом выделяются сигналы:
-
о допустимой скорости для данного участка
-
о скорости на впередилежащем участке
-
о заданном направлении движения для данного участка.
Вагоны, оборудованные этой системой АРС могут эксплуатироваться на любой линии московского метрополитена.

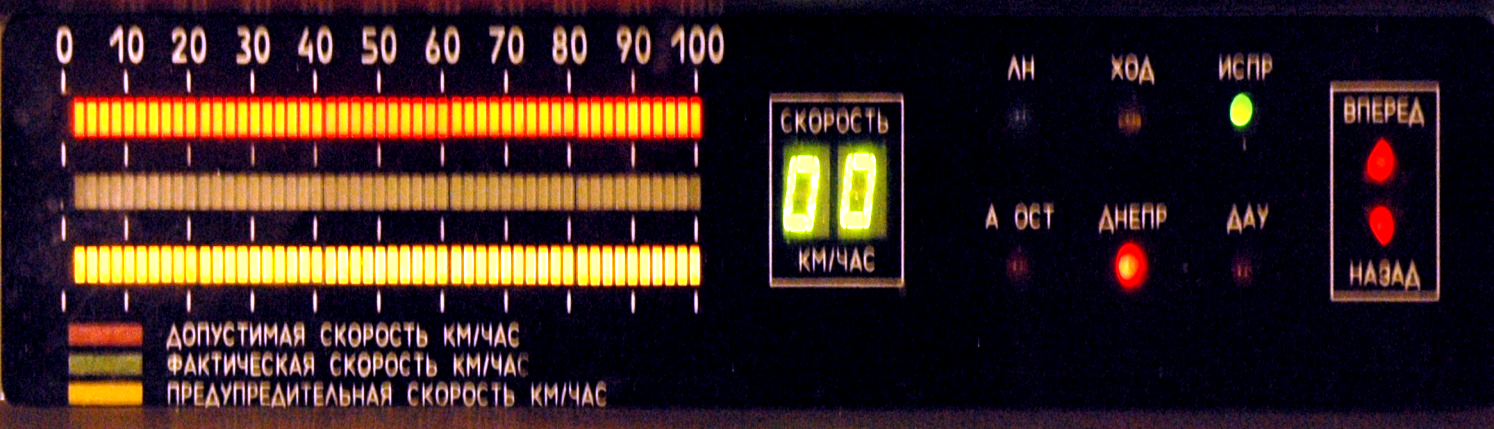

Особенности индикации на пульте машиниста.
-
красная шкала отображает допустимую скорость движения на данном участке,
-
мигающему состоянию шкалы соответствует отсутствие частоты (ОЧ)
-
зеленая шкала отображает фактическую скорость движения
-
желтая шкала отображает предупредительную скорость движения
-
ЛН светодиод соответствия выбранного направления движения установленному
-
Днепр и ДАУ – светодиоды режима работы устройств АРС
-
А ОСТ – светодиод сигнала абсолютной остановки
-
ИСПР – светодиод исправности устройств АРС
Органы управления аппаратурой АРС в кабине.
-
КВТ – кнопка восприятия торможения от АРС, а также для перехода в режим АБ
-
КБ – кнопка бдительности
-
ПБ – педаль безопасности
-
кнопка АБ помощника машиниста – для перехода в режим следования по автоблокировке
-
Блокиратор неисправных БАРСов – переключатель, имеет положения БАРС-1, БАРС-2, УОС
-
КАХ – кнопка аварийного хода – для следования с отключённой аппаратурой АРС
-
Дешифратор БАРС – переключатель перехода восприятия с двух- на одночастотный сигнал
-
контроллер машиниста (КМ)
-
контроллеры реверса основной и резервный - КРО и КРР (РВО и РВР для вагонов «Яуза»)
-
пульт машиниста основной (ПМО).
