4. Тест-контроль
ВАРІАНТ № 1
Вибрати правильні відповіді на тестові запитання |
|
|
1 – будь-який багатокутник; 2 – трикутник; 3 – чотирикутник; 4 – точки простору, з'єднанні між собою прямими лініями; 5 – множину точок, ліній, розташованих таким чином, якщо дивитись на нього виникає уявлення про зображений предмет. |
2. Скільки ребер піраміди є ребрами загального положення?
|
1 – 3; 2 – 4; 3 – 5; 4 – 6; 5 – 8.
|
3 . Перпендикулярно до якої прямої необхідно розмістити нову площину проекцій з тим, щоб задана площина стала в новій системі проекціювальною?
|
1 – AB; 2 – AC; 3 – BC; 4 – AD; 5 – будь-яку пряму.
|
4. На якому кресленику, зображення на фронтальній площині проекцій є видом ззаду а на горизонтальній – видом знизу?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
5. На якому кресленику зображені вісі прямокутної аксонометричної проекції? Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 –на першому; 2 – на другому і четвертому; 3 – на третьому; 4 –на першому і третьому; 5 – на всіх.
|
|
1 – аркуш паперу на якому виконується кресленик; 2 – розмір аркуша кресленика або іншого конструкторського документа; 3 – креслярський папір; 4 – аркуш паперу на якому виконується кресленик деталі; 5 – кресленик деталі, механізму тощо. |

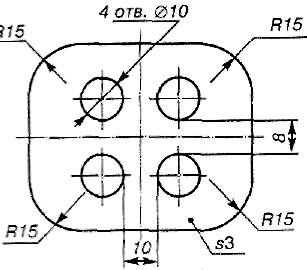

7. Знайдіть кресленик, на якому розміри нанесені правильно.
Рис. 1 Рис. 2
Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно. |
8. Як в розтинах зображаються тонкі стінки, ребра жорсткості, спиці тощо, якщо розтинальна площина проходить поздовж?
|
1 – розрізаними і заштрихованими; 2 – не розрізаними, як на виді; 3 – не розрізаними; 4 – розрізаними тільки в тому місці де проходить розтинальна площина; 5 – немає правильної відповіді. |

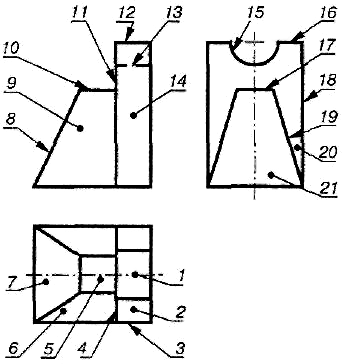

9. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні Г?
|
1 – 4, 9, 20; 2 – 9, 10, 6, 4, 19; 3 – 4, 10, 20; 4 – 6, 9, 19; 5 – немає правильної відповіді.
|
10. Яка з позначених точок лежить на циліндричній поверхні?
|
1 – 1; 2 – 1, 2; 3 – 3; 4 – 4; 5 – 5, 8. |
ВАРІАНТ № 2
Вибрати правильні відповіді на тестові запитання |
|
|
1 – широти і глибини; 2 – широти, глибини і висоти; 3 – глибини і висоти; 4 – достатньо тільки одного виміру; 5 – усі відповіді правильні.
|
2. На якому кресленику відстань між двома прямими проекціюється спотворено?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|

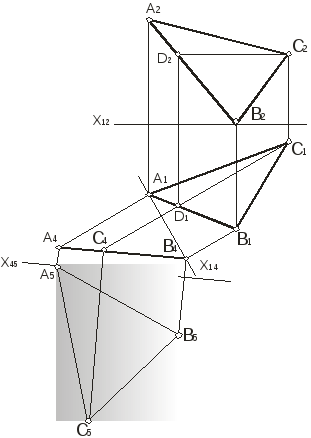

3. Як розв’язано задачу, що зображена на рисунку?
|
1 – заміною площини проекцій П2; 2 – заміною площини проекцій П1; 3 – послідовною заміною площини П1, а потім П2; 4 – послідовною заміною площини П2, а потім П1; 5 – немає правильної відповіді.
|
4. Які побудови необхідно виконати щоб визначити лінію перетину двох площин загального положення?
|
1 – необхідно побудувати будь-які дві точки, кожна з яких належить обом площинам; 2 – необхідно узяти на одній з площин дві будь-які прямі і побудувати точки перетину їх з іншою площиною; 3 – необхідно побудувати сліди прямих, однієї площини з другою площиною; 4 – необхідно визначити точки перетину сторін однієї площини з іншою площиною за допомогою допоміжних площин; 5 – необхідно узяти на одній з площин дві будь-які прямі і побудувати точки перетину їх з іншою площиною за допомогою допоміжних площин. |
5. Який з приведених коефіцієнтів є показником спотворення в прямокутній ізометричній проекції? |
1 – 0,94; 2 – 0,5; 3 – 0,47; 4 – 0,82; 5 – немає правильної відповіді.
|
|
1 – 841 х 1189 2 – 594 х 841 3 – 420 х 594 4 – 297 х 420 5 – 210 х 297 |
7. У чому різниця між виконанням розтину і перерізів?
|
1 – у розтинах зображається те, що лежить в розтинальній площині і те, що ми бачимо за розтинальною площиною, а в перерізах тільки те, що лежить в розтинальній площині; 2 – розтини і перерізи виконуються однаково; 3 – у розтинах зображається тільки те, що попадає в розтинальну площину, а в перерізах і те, що знаходиться за розтинальною площиною; 4 – розтини позначаються, а перерізи ні якщо виконані на продовжені розтинальної площини; 5 – немає правильної відповіді. |
8. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні Е?
|
1 – 4, 8, , 2120; 2 – 4, 11, 20; 3 – 4, 7, 11, 20; 4 – 5,12, 19; 5 – немає правильної відповіді.
|
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
10. Які з позначених точок лежать на конічній поверхні?
|
1 – 1, 2, 5; 2 – 1, 2, 3, 4; 3 – 5, 6, 9; 4 – 5, 6; 5 – 1, 2, 9. |
ВАРІАНТ № 3
Вибрати правильні відповіді на тестовіза питання |
|
1. По якій осі перетинаються горизонтальна П1 і фронтальна П2 площини проекцій?
|
1 – по осі OZ 2 – по осі OY1 3 – по осі OX 4 – по осі OY3 5 – по осі OY |
2. На якому кресленику відстань між паралельними ребрами призми АВ і СD спроекціювалась в дійсну величину на площину П1?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
3. Суцільними основними лініями на кресленику позначені видимі проекції ліній, штриховими – невидимі. Визначити, яка з трьох проекцій ліній побудована неправильно.
|
1 – 13; 2 – 23; 3 – 31; 4 – 41; 5 – усі правильно.
|
4. Яка фігура утворюється в перерізі чотирикутної піраміди розтинальною площиною, яка перетинає три бічних ребра і чотирикутник основи? |
1 – трикутник; 2 – чотирикутник; 3 – п'ятикутник; 4 – шестикутник; 5 – немає правильної відповіді. |
5. Яке ізометричне зображення багатокутника відповідає заданому в ортогональній проекції при розташуванні, паралельному площині П1? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – перше; 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них.
|
|
1 – 2; 2 – 5; 3 – 10; 4 – 20; 5 – безліч. |
Рис. 1Рис. 2
Рис. 3Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
8. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні Д?
|
1 – 2, 12, 15; 2 – 1, 12, 15, 16; 3 –1, 2, 13, 15; 4 – 1, 13, 15; 5 – немає правильної відповіді.
|
9. Виберіть найбільш повну відповідь. Чому дорівнюють габаритні розміри виробу?
|
1 – найбільшим розмірам виробу; 2 – розмірам, що обмежують зовні обриси деталі; 3 – це глибина, широта і висота деталі; 4 – координати Х, У і Z; 5 – усі відповіді точні. |
10. Які з позначених точок лежать на площині, паралельній П1?
|
1 – 1, 2, 4; 2 – 1, 2, 3, 4; 3 – 5, 8, 7, 9; 4 – 6, 7, 8, 9; 5 – усі точки. |
ВАРІАНТ № 4
Вибрати правильні відповіді на тестові запитання |
|
1. По якій осі відкладається відстань від точки до профільної площини проекцій?
|
1 – по осі OZ 2 – по осі OY1 3 – по осі OX 4 – по осі OY3 5 – по осі OY |
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 –на всіх однаково.
|
3. На якому кресленику кут між ребрами АВ і ВС, що перетинаються буде проекціюватись у дійсну величину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4. Яка фігура утворюється в перерізі трикутної призми розтинальною площиною, яка перетинає два бічних ребра і трикутник основи? |
1 – прямокутник; 2 – трикутник; 3 – чотирикутник; 4 – шестикутник; 5 – немає правильної відповіді.
|
5. Встановити яке ізометричне зображення кола відповідає, розташуванню його в площині ? Рис. 1Рис. 2Рис.3Рис.4
|
1 – перше 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них. |
|
1 – 530; 2 – 812 мм; 3 – 1215 мм; 4 – 28 мм; 5 – немає значення. |

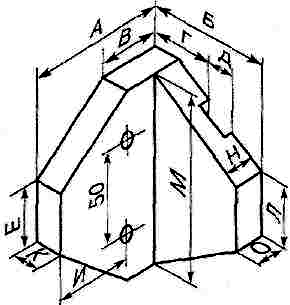

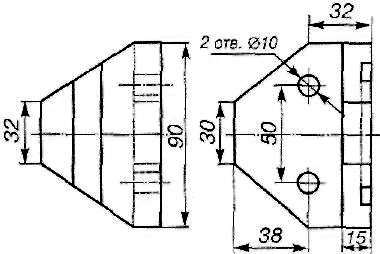

7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню Е, що на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
8. Які види називаються основними?
|
1 – утворені проекціюванням на довільно вибрані площини проекцій, не паралельні основним площинам; 2 – утворені проекціюванням на шість основних площин проекцій; 3 – зображення окремої частини поверхні предмета на довільному місці аркуша паперу; 4 – утворені проекціюванням на три основні площини проекцій; 5 – зображення, що утворені не в проекційному зв’язку. |
9. На яких рисунках подано складний фронтальний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
10. Яка з позначених точок лежить на площині, перпендикулярній до П1?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – 5. |
ВАРІАНТ № 5
Вибрати правильні відповіді на тестові запитання |
|
1. Де розташована точка відносно площин проекцій з координатами – ; ?
|
1 – у площині П1; 2 – у площині П2; 3 – у площині П3; 4 – у просторі; 5 – на осі ОХ; |
2. На якому кресленику проведено горизонталь площини загального положення?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
3. На якому кресленику кут між ребрами АВ і ВС, які перетинаються буде проекціюватись у дійсну величину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4. Яка фігура утворюється в перерізі чотирикутної піраміди розтинальною площиною, яка перетинає три бічних ребра і чотирикутник основи? |
1 – трикутник; 2 – чотирикутник; 3 – п'ятикутник; 4 – шестикутник; 5 – немає правильної відповіді. |
5. Дано шестикутник, площина якого паралельна горизонтальній площині проекцій П1. Яка з чотирьох точок помилково побудована в ізометрії?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі правильно.
|
6. Яка лінія кресленика має товщину 0,51,4 мм?
|
1 – суцільна основна; 2 – суцільна тонка; 3 – штрихова; 4 – штрихова розімкнута; 5 – тонка хвиляста. |

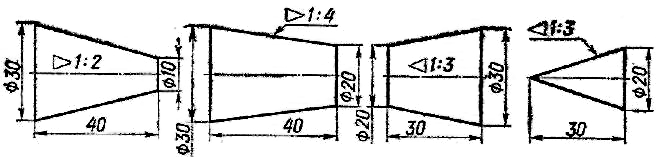

7. На якому кресленику конусність підраховано неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
8. На якому рисунку подано простий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
9. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні А?
|
1 – 6, 11, 21; 2 – 4, 8, 20, 21; 3 – 7, 8, 21; 4 – 5, 7, 8, 21; 5 – 4, 5, 8, 21.
|
10. Яка з позначених точок лежить найвище?
|
1 – 1; 2 – 6; 3 – 7; 4 – 8; 5 – 9. |
ВАРІАНТ № 6
Вибрати правильні відповіді на тестовіза питання |
|
1. Де розташована точка відносно площин проекцій з координатами – ; ?
|
1 – у площині П1; 2 – у площині П2; 3 – у площині П3; 4 – у просторі; 5 – на осі ОХ; |
2. Які лінії називаються лініями найбільшого нахилу?
|
1 – горизонталь і фронталь даної площини; 2 – лінії які лежать в даній площині і перпендикулярні до головних ліній площини; 3 – головні лінії площини – горизонталь, фронталь і профільна пряма; 4 – за направленням цих ліній скотилась би куля; 5 – немає правильної відповіді. |
3. На якому кресленику неправильно показано видимість прямої яка перетинає площину?
Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – скрізь правильно.
|
4.Коли дві площини будуть паралельні між собою?
|
1 – якщо хоча б одна пряма однієї площини відповідно паралельна прямій, яка належить іншій площині; 2 – якщо усі прямі однієї площини відповідно паралельні всім прямим іншої площини; 3 – якщо дві перетинні прямі однієї площини, відповідно паралельні двом перетинним прямим іншої площини; 4 – якщо задані площини відповідно паралельні одній і тій ж самій площині проекцій; 5 – якщо будь-які дві прямі однієї площини відповідно паралельні будь-яким двом прямим іншої площини. |
5. Яку найбільшу кількість ребер куба може перетнути одна площина?
|
1 – чотири; 2 – п'ять; 3 – шість; 4 – сім; 5 – немає правильної відповіді. |
6. Яка довжина штрихів у штриховій лінії?
|
1 – 530; 2 – 812 мм; 3 – 1215 мм; 4 – 28 мм; 5 – немає значення. |
7. На якому рисунку зображено нахил, що дорівнює 20%?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – скрізь правильно. |
8. Які основні види умовно представлені хрестиками на рисунку?
|
1 – вид спереду, вид зліва, вид зверху, вид ззаду; 2 – вид спереду, вид справа, вид знизу, вид ззаду; 3 – вид спереду, вид зверху, вид знизу, вид справа; 4 – вид спереду, вид зліва, вид ззаду, вид знизу; 5 – немає правильної відповіді. |
9. На яких рисунках подано складний східчастий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому і четвертому; 2 – на другому і четвертому; 3 – третьому і четвертому; 4 – тільки на першому; 5 – на першому і третьому.
|
10. Які з позначених точок лежать на конічній поверхні?
|
1 – 7, 6; 2 – 3, 6; 3 – 2, 3; 4 – 5, 9; 5 – 7, 8. |
ВАРІАНТ № 7
Вибрати правильні відповіді на тестові запитання |
|
1. Де розташована точка відносно площин проекцій з координатами – ; ?
|
1 – у площині П1; 2 – у площині П2; 3 – на осі ОХ; 4 – на осі OY; 5 – на початку осей проекцій; |
2. На якому кресленику є лінія найбільшого скату площини?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
3. Яку пряму необхідно перемістити у проекціювальне положення з тим, що б площина АВС стала горизонтально-проекціювальною?
|
1 – CD; 2 – AB; 3 – BC; 4 – AC; 5 – будь-яку пряму.
|
4. На якому кресленику площина α перпендикулярна до площини β?
Рис. 1 Рис. 2 Рис.3 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на першому і третьому; 5 – на другому і третьому.
|
5. Яка зі зазначених площин при перетині куба утворює чотирикутник?
|
1 – ; 2 – ; 3 – ; 4 – ; 5 – усі площини.
|
6. Що на кресленику зображають штриховою лінією? |
1 – невидимий контур; 2 – осі, симетрію деталі; 3 – те, що ми не бачимо в розтині; 4 – розтини, перерізи; 5 – розтини, перерізи, невидимий контур. |
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
8. На якому рисунку подано складний ламаний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Які з позначених точок лежать на циліндричній поверхні?
|
1 – 3, 5; 2 – 5, 6; 3 – 2, 4; 4 – 8, 9; 5 – 7, 8. |
ВАРІАНТ № 8
Вибрати правильні відповіді на тестові запитання |
|
1. Якими координатами визначається фронтальна проекція точки на епюрі?
|
1 – Х і Z; 2 – Х і Y; 3 – Y і Z; 4 – тільки Х; 5 – тільки Z; |
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках.
|
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4. Як розв’язана задача, що зображена на рисунку?
|
1 – заміною площини проекцій П2; 2 – заміною площини проекцій П1; 3 – послідовною заміною площини П1, а потім П2; 4 – послідовною заміною площини П2, а потім П1; 5 – немає правильної відповіді.
|
5. Яка з площин утворює в перерізі багатокутник з найбільшою кількістю вершин?
|
1 – ; 2 – ; 3 – ; 4 – ; 5 – усі площини утворюють багатокутники з однаковою кількістю вершин.
|
6. За яким стандартом і типом виконуються написи на кресленику?
|
1 – ГОСТ 2.301-68, тип А; 2 – ГОСТ 2. 302-68, тип Б; 3 – ГОСТ 2. 303-68, тип А; 4 – ГОСТ 2. 304-81, тип А; 5 – ГОСТ 2.304-81, тип Б. |
7. На якому рисунку нахил підраховано неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на всіх рисунках правильно. |
8. На яких рисунках подано простий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Яка з позначених точок лежить на площині , паралельній П2?
|
1 – 1; 2 – 3; 3 – 4; 4 – 5; 5 – 6. |
ВАРІАНТ № 9
Вибрати правильні відповіді на тестові запитання |
|
1. Яким способом визначено профільну проекцію прямої АВ?
|
1 – координатним; 2 – за допомогою постійної прямої; 3 – проекційним; 4 – змішаним; 5 – перенесенням.
|
2. На якому рисунку відрізок КL є профільно-проекціювального положення? Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
3. На якому кресленику задана пряма не паралельна площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4. На якому кресленику неправильно показано видимість прямої яка перетинає площину?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – скрізь правильно.
|
5. На якій відстані від зображення проводять розмірні лінії?
|
1 – 7 мм; 2 – 10 мм; 3 – 12 мм; 4 – 15 мм; 5 – немає значення. |
6. Укажіть, на яких із креслеників можна виміряти найкоротшу відстань від даної точки до заданої поверхні, не здійснюючи ні яких побудов?
Рис.
1 Рис.
2 Рис.
3 Рис.
4 |
1 – на першому і третьому; 2 – на другому і четвертому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках потрібно проводити додаткові побудови.
|
7. Знайдіть кресленик, на якому розміри нанесені правильно.
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно. |
8. На якому кресленику, зображення на фронтальній площині проекцій є видом ззаду а на горизонтальній – видом знизу?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
9. На яких рисунках подано місцевий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
10. Які з позначених точок лежать на площині, паралельній П1?
|
1 – 7, 6, 8; 2 – 4, 3, 6; 3 – 2, 3, 4; 4 – 5, 9; 5 – усі точки. |
ВАРІАНТ № 10
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку відрізок КL є профільною прямою?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. В якому випадку пряма буде паралельна площині?
|
1 – якщо вона проходить через точку, що лежить в даній площині; 2 – якщо вона належить даній площині; 3 – якщо вона паралельна будь-якій прямій, яка лежить в цій площині; 4 – якщо вона не перпендикулярна до даної площини; 5 – усі відповіді правильні.
|
Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках вона перпендикулярна.
|
4. На якому кресленику ребро АВ багатогранника ми не будемо бачити при проекціюванні на горизонтальну площину проекцій П1 (видимість ребер на кресленику не показано)?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках.
|
5. У якому випадку прямий кут спроекціюється у вигляді прямого кута?
|
1 – якщо обидві сторони кута паралельні до будь-якої площини проекцій; 2 – якщо сторони кута паралельні до площини П1; 3 – якщо сторони кута паралельні до площини П2; 4 – якщо хоча б одна з його сторін паралельна площині проекцій, а друга – не перпендикулярна до цієї ж площини; 5 – якщо хоча б одна з його сторін паралельна площині проекцій, а друга – перпендикулярна до цієї ж площини. |
6. Яка мінімальна відстань установлена між розмірними лініями?
|
1 – 5 мм; 2 – 7 мм; 3 – 10 мм; 4 – 15 мм; 5 – немає значення. |
7. На якому рисунку нахил підраховано неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на всіх рисунках правильно. |
8. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні В?
|
1 – 1,11, 16; 2 – 7, 10, 15; 3 – 5, 10, 17; 4 – 5, 11, 17; 5 – немає правильної відповіді.
|
9. Який рисунок не відповідає кресленику моделі?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику. |
10. Яка з позначених точок лежать на площині, паралельній П2?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – немає правильної відповіді. |
ВАРІАНТ № 11
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку точка А знаходиться перед відрізком КL?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. Скільки ребер піраміди є ребрами рівня?
|
1 – 2; 2 – 4; 3 – 5; 4 – 6; 5 – 8.
|
3. На якому кресленику задана пряма не паралельна площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4. Суцільними основними лініями на кресленику позначені видимі проекції ліній, штриховими – невидимі. Визначити, яка з трьох проекцій ліній побудована неправильно.
|
1 – 13; 2 – 23; 3 – 31; 4 – 41; 5 – усі правильно.
|
5. На якому кресленику зображені вісі прямокутної аксонометричної проекції? Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 –на першому; 2 – на другому і четвертому; 3 – на третьому; 4 –на першому і третьому; 5 – на всіх.
|
6. Які види називаються основними?
|
1 – утворені проекціюванням на довільно вибрані площини проекцій, не паралельні основним площинам; 2 – утворені проекціюванням на шість основних площин проекцій; 3 – зображення окремої частини поверхні предмета на довільному місці аркуша паперу; 4 – утворені проекціюванням на три основні площини проекцій; 5 – зображення, що утворені не в проекційному зв’язку. |
7. На якому кресленику кут при вершині конуса найменший?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
9. Для якої деталі на кресленику доцільно використати поєднання половини виду з половиною розтину?
Рис.
1 Рис. 2 Рис.
3
ис.
4 Рис.
4
ис.
4 |
1 – першої; 2 – другої; 3 – третьої; 4 – четвертої; 5 – для всіх деталей. |
|
1 – 7; 2 – 8; 3 – 9; 4 – 5; 5 – 8, 9.
|
ВАРІАНТ № 12
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку відрізок КL спроекціюється на фронтальну площину в натуральну величину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. На якому кресленику пряма не перпендикулярна до заданої площини?
Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках вона перпендикулярна.
|
3. На якому кресленику площина α перпендикулярна до площини β?
Рис. 1 Рис. 2 Рис.3
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на першому і третьому; 5 – на другому і третьому.
|
4. Яка зі зазначених площин при перетині куба утворює чотирикутник?
|
1 – ; 2 – ; 3 – ; 4 – ; 5 – усі площини. |
5. Дано шестикутник, площина якого паралельна горизонтальній площині проекцій П1. Яка з чотирьох точок помилково побудована в ізометрії?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі правильно.
|
6. Які основні види умовно представлені хрестиками на рисунку?
|
1 – вид спереду, вид зліва, вид зверху, вид ззаду; 2 – вид спереду, вид справа, вид знизу, вид ззаду; 3 – вид спереду, вид зверху, вид знизу, вид справа; 4 – вид спереду, вид зліва, вид ззаду, вид знизу; 5 – немає правильної відповіді. |
7. Який з вказаних розтинів необхідно використати для деталі, зображеної на кресленику?
|
1 – східчастий; 2 –фронтальний; 3 – ламаний; 4 – похилий; 5 – простий фронтальний з поєднанням половини виду з половиною розтину.
|
8. Який рисунок не відповідає кресленику моделі?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Які з позначених точок лежать на циліндричній поверхні?
|
1 – 3, 5; 2 – 5, 6; 3 – 2, 4; 4 – 8, 9; 5 – 7, 8. |
ВАРІАНТ № 13
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку задані відрізки КL і MN перетинаються?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5
|
1 – на 1; 2 – на 3 і 4; 3 – на 2 і 4; 4 – на 1 і 5; 5 – на 1, 2, 4 і 5.
|
3. На якому кресленику проведено горизонталь площини загального положення?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4. На якому кресленику задані площини не перпендикулярні між собою?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
5. Встановити яке ізометричне зображення кола відповідає розташуванню його в площині П3? Рис. 1Рис.2 Рис.3Рис.4 |
1 – перше 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них. |
6. У якому випадку виконуються допоміжні види?
|
1 – якщо окрему частину деталі не можна показати без спотворення на основних площинах проекцій; 2 – для того, щоб виявити форму і розміри якогось невеликого елемента деталі; 3 – для того щоб спростити креслення; 4 – для того щоб більш повно розкрити форму деталі; 5 – немає правильної відповіді. |
7. Який з чотирьох розтинів виконано і оформлено у відповідності до ГОСТ 2.305-68?
Рис.
2 Рис.
4 Рис. 1 Рис. 3 |
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають стандарту.
|
8. Який рисунок не відповідає кресленику моделі?
Рис.
1 Рис. 2 Рис. 3 Рис.
4 |
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
9. Виберіть найбільш повну відповідь. Чому дорівнюють габаритні розміри виробу?
|
1 – найбільшим розмірам виробу; 2 – розмірам, що обмежують зовні обриси деталі; 3 – це глибина, широта і висота деталі; 4 – координати Х, У і Z; 5 – усі відповіді точні. |
10. Які з позначених точок лежать на площині, паралельній П1?
|
1 – 1, 2, 4; 2 – 1, 2, 3, 4; 3 – 6, 7, 8, 9; 4 – 5, 6, 7, 8, 9; 5 – усі точки. |
ВАРІАНТ № 14
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку зображено відрізок фронтально-проекціювального положення? Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. На яких креслениках зображена точка М належить площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – 1, 2; 2 – 3, 4; 3 – 2, 4; 4 – 1, 4; 5 – на всіх креслениках. |
3. На якому кресленику зображено багатогранник з паралельними гранями?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках.
|
4. Встановити яке ізометричне зображення кола відповідає розташуванню його в площині П2? Рис. 1Рис. 2Рис.3Рис.4 |
1 – перше 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них. |
5. На якому кресленику, зображення на фронтальній площині проекцій є видом ззаду а на горизонтальній – видом знизу?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
6. Що дають умовні знаки „” і „□” з точки зору виконання кресленика?
|
1 – облегшують виявлення форми предмета, указують на плоскі форми, показують довжину предмета; 2 – скорочують кількість зображень; 3 – облегшують виявлення форми предмета, скорочують кількість зображень; 4 – облегшують виявлення форми предмета; 5 – усі відповіді правильні. |
7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню Г, що на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
8 На яких рисунках подано складний фронтальний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Яка з позначених точок лежить найвище?
|
1 – 1; 2 – 6; 3 – 7; 4 – 8; 5 – 9. |
ВАРІАНТ № 15
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку відрізок MN є горизонтальною прямою? Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. У якому випадку прямий кут спроекціюється у вигляді прямого кута?
|
1 – якщо обидві сторони кута паралельні до будь-якої площини проекцій; 2 – якщо сторони кута паралельні до площини П1; 3 – якщо сторони кута паралельні до площини П2; 4 – якщо хоча б одна з його сторін паралельна площині проекцій, а друга – не перпендикулярна до цієї ж площини; 5 – якщо хоча б одна з його сторін паралельна площині проекцій, а друга – перпендикулярна до цієї ж площини. |
3. На якому кресленику кут між ребрами АВ і ВС, що перетинаються буде проекціюватись у дійсну величину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
4.На якому кресленику задана пряма не паралельна площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
5.Прозорими кружечками на кресленику позначені видимі проекції точок, темними – невидимі. Визначити, яка з трьох проекцій точок побудована неправильно.
|
1 – 13; 2 – 23; 3 – 32; 4 – 41; 5 – усі правильно.
|
6. За яким стандартом і типом виконуються написи на кресленику?
|
1 – ГОСТ 2.301-68, тип А; 2 – ГОСТ 2. 302-68, тип Б; 3 – ГОСТ 2. 303-68, тип А; 4 – ГОСТ 2. 304-81, тип А; 5 – ГОСТ 2.304-81, тип Б. |
7. Знайдіть кресленик, на якому розміри нанесені правильно. Рис. 1Рис. 2 Рис. 3Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
8. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні Д?
|
1 – 2, 12, 15; 2 – 1, 12, 15, 16; 3 –1, 2, 13, 15; 4 – 1, 13, 15; 5 – немає правильної відповіді.
|
9. Виберіть найбільш повну відповідь. Чому дорівнюють габаритні розміри виробу?
|
1 – найбільшим розмірам виробу; 2 – розмірам, що обмежують зовні обриси деталі; 3 – це глибина, широта і висота деталі; 4 – координати Х, У і Z; 5 – усі відповіді точні. |
10. Які з позначених точок лежать на площині, паралельній П1?
|
1 – 1, 2, 4; 2 – 1, 2, 3, 4; 3 – 6, 7, 8, 9; 4 – 5, 6, 7, 8, 9; 5 – усі точки. |
ВАРІАНТ № 16
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку відрізок КL є фронтальною прямою? Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. Які побудови необхідно виконати щоб визначити лінію перетину двох площин загального положення?
|
1 – необхідно побудувати будь-які дві точки, кожна з яких належить обом площинам; 2 – необхідно узяти на одній з площин дві будь-які прямі і побудувати точки перетину їх з іншою площиною; 3 – необхідно побудувати сліди прямих, однієї площини з другою площиною; 4 – необхідно визначити точки перетину сторін однієї площини з іншою площиною за допомогою допоміжної площини; 5 – необхідно узяти на одній з площин дві будь-які прямі і побудувати точки перетину їх з іншою площиною за допомогою допоміжної площини. |
3. В якій задачі допущено помилку при визначенні дійсної величини прямої способом прямокутного трикутника?
Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – в першій; 2 – в другій; 3 – в третій; 4 – в четвертій; 5 – усі задачі розв’язано правильно.
|
4. Яка фігура утворюється в перерізі трикутної призми розтинальною площиною, яка перетинає два бічних ребра і трикутник основи? |
1 – прямокутник; 2 – трикутник; 3 – чотирикутник; 4 – шестикутник; 5 – немає правильної відповіді. |
5. Встановити яке ізометричне зображення кола відповідає розташуванню його в площині ? Рис. 1Рис. 2Рис.3Рис.4 |
1 – перше 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них. |
6. Яка довжина штрихів у штриховій лінії?
|
1 – 530; 2 – 812 мм; 3 – 1215 мм; 4 – 28 мм; 5 – немає значення. |
7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню Е, що на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
8. Які види називаються основними?
|
1 – утворені проекціюванням на довільно вибрані площини проекцій, не паралельні основним площинам; 2 – утворені проекціюванням на шість основних площин проекцій; 3 – зображення окремої частини поверхні предмета на довільному місці аркуша паперу; 4 – утворені проекціюванням на три основні площини проекцій; 5 – зображення, що утворені не в проекційному зв’язку. |
9. На яких рисунках подано складний фронтальний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
10. Яка з позначених точок лежить на площині, перпендикулярній до П1?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – 5. |
ВАРІАНТ № 17
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку відрізок КL є профільно-проекціювального положення? Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2.Коли дві площини будуть паралельні між собою?
|
1 – якщо хоча б одна пряма однієї площини відповідно паралельна прямій, яка належить іншій площині; 2 – якщо усі прямі однієї площини відповідно паралельні всім прямим іншої площини; 3 – якщо дві перетинаючися прямі однієї площини, відповідно паралельні двом перетинаючимся прямим іншої площини; 4 – якщо задані площини відповідно паралельні одній і тій ж самій площині проекцій; 5 – якщо будь-які дві прямі однієї площини відповідно паралельні будь-яким двом прямим іншої площини. |
3. Яка з точок належить прямій L?
|
1 – А; 2 – В; 3 – С; 4 – D; 5 – Е.
|
4. На якому кресленику є лінія найбільшого скату площини?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
5. На якому кресленику неправильно побудовані проекції точки А, яка належить поверхні піраміди?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
6. Який розмір має формат А3?
|
1 – 841 х 1189 2 – 594 х 841 3 – 420 х 594 4 – 297 х 420 5 – 210 х 297 |
7. У чому різниця між виконанням розтинів і перерізів?
|
1 – у розтинах зображається те, що лежить в розтинальній площині і те, що ми бачимо за розтинальною площиною, а в перерізах тільки те, що лежить в розтинальній площині; 2 – розтини і перерізи виконуються однаково; 3 – у розтинах зображається тільки те, що попадає в розтинальну площину, а в перерізах і те, що знаходиться за розтинальною площиною; 4 – розтини позначаються, а перерізи ні якщо виконані на продовжені розтинальної площини; 5 – немає правильної відповіді. |
8. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні Е?
|
1 – 4, 8, , 2120; 2 – 4, 11, 20; 3 – 4, 7, 11, 20; 4 – 5,12, 19; 5 – немає правильної відповіді.
|
9. Знайдіть кресленик, на якому розміри нанесені правильно. Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
10. Які з позначених точок лежать на конічній поверхні?
|
1 – 1, 2, 5; 2 – 1, 2, 5, 8; 3 – 1, 2; 4 – 5, 8; 5 – 1, 2, 9. |
ВАРІАНТ № 18
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку точка А належить відрізку КL? Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. До метричних здач відносяться задачі на визначення:
|
1 – кута між перетинними прямими, площинами; 2 – вимірювання відрізків, відстаней між геометричними елементами; 3 – на побудову перпендикулярів; 4 – визначення дійсної величини геометричних елементарних фігур; 5 – усі вище перераховані задачі. |
3. В якій задачі допущено помилку при визначенні дійсної величини прямої способом прямокутного трикутника?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – в першій; 2 – в другій; 3 – в третій; 4 – в четвертій; 5 – усі задачі розв’язано правильно.
|
4. На якому кресленику неправильно показано видимість прямої яка перетинає площину?
Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – скрізь правильно.
|
5. На якому кресленику неправильно побудовані проекції точки А, яка належить поверхні піраміди?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
6. Що дають умовні знаки „” і „□” з точки зору виконання кресленика?
|
1 – облегшують виявлення форми предмета, указують на плоскі форми, показують довжину предмета; 2 – скорочують кількість зображень; 3 – облегшують виявлення форми предмета, скорочують кількість зображень; 4 – облегшують виявлення форми предмета; 5 – усі відповіді правильні. |
7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню И, що на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
8 На яких рисунках подано складний фронтальний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Яка з позначених точок лежить найвище?
|
1 – 1; 2 – 6; 3 – 7; 4 – 8; 5 – 9. |
ВАРІАНТ № 19
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку відрізок КL торкається горизонтальної площини проекцій? Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. Які побудови необхідно здійснити щоб побудувати пряму, яка б була перпендикулярна до заданої площини?
|
1 – необхідно побудувати в даній площині прямі рівня і провести до них будь-які прямі; 2 – необхідно взяти в цій площині прямі, які паралельні площинам проекцій і провести перпендикуляри до цих прямих; 3 – необхідно побудувати в даній площині прямі рівня (горизонталь, фронталь) і провести прямі так, щоб горизонтальна проекція прямої була перпендикулярна до горизонталі, а фронтальна проекція прямої до фронталі; 4 – необхідно побудувати в даній площині горизонталь і фронталь, а потім провести до них перпендикуляри; 5 – необхідно спроекціювати прямий кут в дійсну величину на одну з площин проекцій. |
3. На якому кресленику вершина В багатогранника невидима при проекціюванні на фронтальну площину проекцій П2 (видимість ребер на кресленику не показано)?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх видима.
|
4. На якому кресленику видимість ребер визначено неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
5. Встановити яке ізометричне зображення кола відповідає розташуванню його в площині ? Рис. 1Рис. 2Рис.3Рис.4 |
1 – перше 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них. |
6. Яка довжина штрихів у штриховій лінії?
|
1 – 530; 2 – 812 мм; 3 – 1215 мм; 4 – 28 мм; 5 – немає значення. |
7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню Е, що на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
8. Які види називаються основними?
|
1 – утворені проекціюванням на довільно вибрані площини проекцій, не паралельні основним площинам; 2 – утворені проекціюванням на шість основних площин проекцій; 3 – зображення окремої частини поверхні предмета на довільному місці аркуша паперу; 4 – утворені проекціюванням на три основні площини проекцій; 5 – зображення, що утворені не в проекційному зв’язку. |
9. На яких рисунках подано складний фронтальний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
10. Яка з позначених точок лежить на площині, перпендикулярній до П1?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – 5. |
ВАРІАНТ № 20
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку зображено відрізок загального положення?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2 . Яку пряму необхідно перемістити у проекціювальне положення з тим, що б площина АВС стала горизонтально-проекціювальною?
|
1 – CD; 2 – AB; 3 – BC; 4 – AC; 5 – будь-яку пряму.
|
3.Коли дві площини будуть паралельні між собою?
|
1 – якщо хоча б одна пряма однієї площини відповідно паралельна прямій, яка належить іншій площині; 2 – якщо усі прямі однієї площини відповідно паралельні всім прямим іншої площини; 3 – якщо дві перетинні прямі однієї площини, відповідно паралельні двом перетинним прямим іншої площини; 4 – якщо задані площини відповідно паралельні одній і тій ж самій площині проекцій; 5 – якщо будь-які дві прямі однієї площини відповідно паралельні будь-яким двом прямим іншої площини. |
4. На якому кресленику пряма не перпендикулярна до заданої площини?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках вона перпендикулярна.
|
5. На якій відстані від зображення проводять розмірні лінії?
|
1 – 7 мм; 2 – 10 мм; 3 – 12 мм; 4 – 15 мм; 5 – немає значення. |
6. Укажіть, на яких із креслеників можна виміряти найкоротшу відстань від даної точки до заданої поверхні, не здійснюючи ні яких побудов?
Рис.
1 Рис.
2 Рис.
3 Рис.
4 |
1 – на першому і третьому; 2 – на другому і четвертому; 3 – на третьому; 4 – на четвертому; 5 –на всіх рисунках потрібно проводити додаткові побудови.
|
7. Знайдіть кресленик, на якому розміри нанесені правильно.
Рис. 1 Рис. 2
Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно. |
8. На якому кресленику, зображення на фронтальній площині проекцій є видом ззаду а на горизонтальній – видом знизу?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
9. На яких рисунках подано місцевий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
10. Які з позначених точок лежать на площині, паралельній П1?
|
1 – 7, 8; 2 – 4, 3, 6; 3 – 2, 3, 4; 4 – 6, 7, 8; 5 – усі точки. |
ВАРІАНТ № 21
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку зображено профільно-проекціювальний відрізок КL?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. На якому кресленику ребро АВ багатогранника ми не будемо бачити при проекціюванні на горизонтальну площину проекцій П1 (видимість ребер на кресленику не показано)?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках.
|
3. Як розв’язана задача, що зображена на рисунку?
|
1 – заміною площини проекцій П2; 2 – заміною площини проекцій П1; 3 – послідовною заміною площини П1, а потім П2; 4 – послідовною заміною площини П2, а потім П1; 5 – немає правильної відповіді.
|
4. На якому кресленику задана пряма не паралельна площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
5. Яка з зазначених площин при перетині куба утворює чотирикутник?
|
1 – ; 2 – ; 3 – ; 4 – ; 5 – усі площини.
|
6. Що на кресленику зображають штриховою лінією? |
1 – невидимий контур; 2 – осі, симетрію деталі; 3 – те, що ми не бачимо в розтині; 4 – розтини, перерізи; 5 – розтини, перерізи, невидимий контур. |
7. На якому рисунку зображено конусність яка дорівнює 25%?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
8. На якому рисунку подано складний ламаний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Які з позначених точок лежать на циліндричній поверхні?
|
1 – 3, 5; 2 – 5, 6; 3 – 2, 4; 4 – 8, 9; 5 – 7, 8. |
ВАРІАНТ № 22
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку точка А знаходиться перед відрізком КL?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. На якому кресленику видимість ребер визначено неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
3.Коли дві площини будуть паралельні між собою?
|
1 – якщо хоча б одна пряма однієї площини відповідно паралельна прямій, яка належить іншій площині; 2 – якщо усі прямі однієї площини відповідно паралельні всім прямим іншої площини; 3 – якщо дві перетинні прямі однієї площини, відповідно паралельні двом перетинним прямим іншої площини; 4 – якщо задані площини відповідно паралельні одній і тій ж самій площині проекцій; 5 – якщо будь-які дві прямі однієї площини відповідно паралельні будь-яким двом прямим іншої площини. |
4. На якому кресленику неправильно показано видимість прямої яка перетинає площину?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – скрізь правильно.
|
5. Яка фігура утворюється в перерізі чотирикутної піраміди розтинальною площиною, яка перетинає три бічних ребра і чотирикутник основи? |
1 – трикутник; 2 – чотирикутник; 3 – п'ятикутник; 4 – шестикутник; 5 – немає правильної відповіді. |
6. Що дають умовні знаки „” і „□” з точки зору виконання кресленика?
|
1 – облегшують виявлення форми предмета, указують на плоскі форми, показують довжину предмета; 2 – скорочують кількість зображень; 3 – облегшують виявлення форми предмета, скорочують кількість зображень; 4 – облегшують виявлення форми предмета; 5 – усі відповіді правильні. |
7. Знайдіть кресленик, на якому розміри нанесені правильно.
Рис. 1 Рис. 2
Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно. |
8. Як на розтинах зображаються тонкі стінки, ребра жорсткості, спиці тощо, якщо розтинальна площина проходить поздовж?
|
1 – розітнутими і заштрихованими; 2 – не розітнутими, як на виді; 3 – розітнутими тільки в тому місці де проходить розтинальна площина; 4 – усі відповіді правильні; 5 – немає правильної відповіді. |
9. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні Г?
|
1 – 4, 9, 20; 2 – 9, 10, 6, 4, 19; 3 – 4, 10, 20; 4 – 6, 9, 19; 5 – немає правильної відповіді.
|
10. Яка з позначених точок лежить на циліндричній поверхні?
|
1 – 1; 2 – 1, 2; 3 – 3; 4 – 4; 5 – 5, 8. |
ВАРІАНТ № 23
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку точка А належить відрізку КL?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. На якому кресленику вершина В багатогранника невидима при проекціюванні на фронтальну площину проекцій П2 (видимість ребер на кресленику не показано)?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх видима.
|
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – 1, 2; 2 – 3, 4; 3 – 2, 4; 4 – 1, 4; 5 – на всіх креслениках. |
4.Коли дві площини будуть паралельні між собою?
|
1 – якщо хоча б одна пряма однієї площини відповідно паралельна прямій, яка належить іншій площині; 2 – якщо усі прямі однієї площини відповідно паралельні всім прямим іншої площини; 3 – якщо дві перетинні прямі однієї площини, відповідно паралельні двом перетинним прямим іншої площини; 4 – якщо задані площини відповідно паралельні одній і тій ж самій площині проекцій; 5 – якщо будь-які дві прямі однієї площини відповідно паралельні будь-яким двом прямим іншої площини. |
5. Дано шестикутник, площина якого паралельна горизонтальній площині проекцій П1. Яка з чотирьох точок помилково побудована в ізометрії?
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі правильно.
|
6. Яка лінія кресленика має товщину 0,51,4 мм?
|
1 – суцільна основна; 2 – суцільна тонка; 3 – штрихова; 4 – штрихова розімкнута; 5 – тонка хвиляста. |
7. На якому кресленику конусність підраховано неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
8. На якому рисунку подано простий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
9. Яке цифрове позначення (на трьох видах) відповідає літерному позначенню, зазначеному на аксонометричному зображенні поверхні А?
|
1 – 6, 11, 21; 2 – 4, 8, 20, 21; 3 – 7, 8, 21; 4 – 5, 7, 8, 21; 5 – 4, 5, 8, 21.
|
10. Яка з позначених точок лежить найвище?
|
1 – 1; 2 – 6; 3 – 7; 4 – 8; 5 – 9. |
ВАРІАНТ № 24
Вибрати правильні відповіді на тестові запитання |
|
1. Які побудови необхідно здійснити щоб визначити горизонтальний слід прямої?
|
1 – необхідно продовжити пряму до перетину з площиною П1; 2 – необхідно продовжити пряму до перетину з площиною П2; 3 – необхідно продовжити горизонтальну проекцію прямої до перетину з віссю ОХ і опустити перпендикуляр на продовження фронтальної проекції прямої; 4 – необхідно продовжити фронтальну проекцію прямої до перетину з продовженням горизонтальної проекції; 5 – необхідно продовжити фронтальну проекцію прямої до перетину з віссю ОХ і опустити перпендикуляр на продовження горизонтальної проекції прямої. |
2. На якому кресленику неправильно побудовані проекції точки А, яка належить поверхні піраміди?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
3. На якому кресленику зображено багатогранник з паралельними гранями?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках.
|
4. Яка фігура утворюється в перерізі чотирикутної піраміди розтинальною площиною, яка перетинає три бічних ребра і чотирикутник основи? |
1 – трикутник; 2 – чотирикутник; 3 – п'ятикутник; 4 – шестикутник; 5 – немає правильної відповіді. |
5. Для якої деталі на кресленику доцільно використати поєднання половини виду з половиною розтину?
Рис.
1
Рис.
3 Рис. 4 Рис.
4 Рис.
2 |
1 – першої; 2 – другої; 3 – третьої; 4 – четвертої; 5 – для всіх деталей. |
6. На яких рисунках подано місцевий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню О на аксонометричному зображенні?
|
1 – 15; 2 – 16; 3 – 32; 4 – 5; 5 – немає правильної відповіді.
|
8. Який рисунок не відповідає кресленику моделі?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Які з позначених точок лежать на циліндричній поверхні?
|
1 – 3, 5; 2 – 3, 5, 6; 3 – 2, 4, 5; 4 – 8, 9; 5 – 7, 8. |
ВАРІАНТ № 25
Вибрати правильні відповіді на тестові запитання |
|
1. Які побудови необхідно здійснити щоб визначити фронтальний слід прямої?
|
1 – необхідно продовжити пряму до перетину з площиною П1; 2 – необхідно продовжити пряму до перетину з площиною П2; 3 – необхідно продовжити горизонтальну проекцію прямої до перетину з віссю ОХ і опустити перпендикуляр на продовження фронтальної проекції прямої; 4 – необхідно продовжити фронтальну проекцію прямої до перетину з продовженням горизонтальної проекції; 5 – необхідно продовжити фронтальну проекцію прямої до перетину з віссю ОХ і опустити перпендикуляр на продовження горизонтальної проекції прямої. |
2. На якому плоскому відсіку є найбільше число сторін, що спроекціювалось в дійсну величину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 –на всіх однаково.
|
3. На якому кресленику задані лінії визначають площину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5 |
1 – на 1; 2 – на 3 і 4; 3 – на 2 і 4; 4 – на 1 і 5; 5 – на 1, 2, 4 і 5.
|
4. Прозорими кружечками на кресленику позначені видимі проекції точок, темними – невидимі. Визначити, яка з трьох проекцій точок побудована неправильно.
|
1 – 13; 2 – 23; 3 – 33; 4 – 43; 5 – усі правильно.
|
5. На якому кресленику задана пряма не паралельна площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
6. На якому рисунку зображено конусність яка дорівнює 25%?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
7. Для якої деталі на кресленику доцільно використати поєднання половини виду з половиною розтину?
Рис.
1 Рис.
2 Рис.
3
Рис.
4 |
1 – першої; 2 – другої; 3 – третьої; 4 – четвертої; 5 – для всіх деталей. |
8. На яких рисунках подано місцевий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Який рисунок не відповідає кресленику моделі?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
|
1 – 7, 6; 2 – 3, 6; 3 – 2, 3; 4 – 5, 9; 5 – 7, 8. |
ВАРІАНТ № 26
Вибрати правильні відповіді на тестові запитання |
|
1. На якому рисунку зображено відрізок загального положення?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
2. Яка з точок належить прямій L?
|
1 – А; 2 – В; 3 – С; 4 – D; 5 – Е.
|
3. На якому кресленику площина α перпендикулярна до площини β?
Рис. 1 Рис. 2 Рис.3
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на першому і третьому; 5 – на другому і третьому.
|
4. Прозорими кружечками на кресленику позначені видимі проекції точок, темними – невидимі. Визначити, яка з трьох проекцій точок побудована неправильно.
|
1 – 11; 2 – 21; 3 – 31; 4 – 41; 5 – усі правильно.
|
5. На якому кресленику кут між ребрами АВ і ВС, що перетинаються буде проекціюватись у дійсну величину?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – ні на жодному з рисунків.
|
6. Який з вказаних розтинів необхідно використати для деталі, зображеної на кресленику?
|
1 – ступінчастий; 2 –фронтальний; 3 – ламаний; 4 – похилий; 5 – простий фронтальний з поєднанням половини виду з половиною розтину.
|
7. Який рисунок не відповідає кресленику моделі?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
8. На яких рисунках подано складний фронтальний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Яка з позначених точок лежить найвище?
|
1 – 1; 2 – 6; 3 – 7; 4 – 8; 5 – 9. |
ВАРІАНТ № 27
Вибрати правильні відповіді на тестові запитання |
|
1. Де розташована точка відносно площин проекцій з координатами – ; ?
|
1 – у площині П1; 2 – у площині П2; 3 – на осі ОХ; 4 – на осі OY; 5 – на початку осей проекцій; |
2. В якій задачі допущено помилку при визначенні дійсної величини прямої способом прямокутного трикутника?
Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – в першій; 2 – в другій; 3 – в третій; 4 – в четвертій; 5 – усі задачі розв’язано правильно.
|
3. На якому кресленику вершина В багатогранника невидима при проекціюванні на фронтальну площину проекцій П2 (видимість ребер на кресленику не показано)?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх видима.
|
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – 1, 2, 4; 2 – 1, 2, 3, 4; 3 – 5, 8, 7, 9; 4 – 5, 6, 7, 8, 9; 5 – на всіх креслениках. |
5. Прозорими кружечками на кресленику позначені видимі проекції точок, темними – невидимі. Визначити, яка з трьох проекцій точок побудована неправильно.
|
1 – 13; 2 – 23; 3 – 32; 4 – 41; 5 – усі правильно.
|
6. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню Л на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
7. На якому рисунку нахил підраховано неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на всіх рисунках правильно. |
8. На яких рисунках подано простий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
9. Яким може бути вид зверху при заданому виді спереду? Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – рис. 1; 2 – рис. 2; 3 – рис. 3; 4 – рис. 4; 5 – немає правильної відповіді. |
10. Яка з позначених точок лежить на площині , паралельній П2?
|
1 – 1; 2 – 3; 3 – 4; 4 – 5; 5 – 6. |
ВАРІАНТ № 28
Вибрати правильні відповіді на тестові запитання |
||
1. В якому відношенні точка С поділяє відрізок АВ?
|
1 – 1:4; 2 – 1:3; 3 – 3:1; 4 – 4:1; 5 – немає правильної відповіді.
|
|
2. Прозорими кружечками на кресленику позначені видимі проекції точок, темними – невидимі. Визначити, яка з трьох проекцій точок побудована неправильно.
|
1 – 11; 2 – 23; 3 – 32; 4 – 41; 5 – усі правильно.
|
|
3. На якому кресленику зображено багатогранник з паралельними гранями?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх рисунках.
|
|
4. У якому випадку прямий кут спроекціюється у вигляді прямого кута?
|
1 – якщо обидві сторони кута паралельні до будь-якої площини проекцій; 2 – якщо сторони кута паралельні до площини П1; 3 – якщо сторони кута паралельні до площини П2; 4 – якщо хоча б одна з його сторін паралельна площині проекцій, а друга – не перпендикулярна до цієї ж площини; 5 – якщо хоча б одна з його сторін паралельна площині проекцій, а друга – перпендикулярна до цієї ж площини. |
|
5. Суцільними основними лініями на кресленику позначені видимі проекції ліній, штриховими – невидимі. Визначити, яка з трьох проекцій ліній побудована неправильно.
|
1 – 13; 2 – 23; 3 – 31; 4 – 41; 5 – усі правильно.
|
|
6. Що дають умовні знаки „” і „□” з точки зору виконання кресленика?
|
1 – облегшують виявлення форми предмета, указують на плоскі форми, показують довжину предмета; 2 – скорочують кількість зображень; 3 – облегшують виявлення форми предмета, скорочують кількість зображень; 4 – облегшують виявлення форми предмета; 5 – усі відповіді правильні. |
|
7. Установіть, яке числове значення розміру на трьох видах відповідає його літерному позначенню В, що на аксонометричному зображенні?
|
1 – 30; 2 – 50; 3 – 32; 4 – 38; 5 – 38.
|
|
8. Виберіть найбільш повну відповідь. Чому дорівнюють габаритні розміри виробу?
|
1 – найбільшим розмірам виробу; 2 – розмірам, що обмежують зовні обриси деталі; 3 – це глибина, широта і висота деталі; 4 – координати Х, У і Z; 5 – усі відповіді точні. |
|
8. На якому рисунку подано складний ламаний розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому; 2 – на другому і четвертому; 3 – третьому; 4 – четвертому; 5 – на першому і третьому.
|
|
10. Які з позначених точок лежать на площині, паралельній П1?
|
1 – 1, 2, 4; 2 – 1, 2, 3, 4; 3 – 6, 7, 8, 9; 4 – 5, 6, 7, 8, 9; 5 – усі точки. |
ВАРІАНТ № 29
Вибрати правильні відповіді на тестові запитання |
|
1. Які задачі нарисної геометрії належать до позиційних задач?
|
1 – задачі на належність одних геометричних елементів іншим; 2 – на перетин; 3 – побудова точки перетину прямої і площини, двох прямих; 4 – визначення лінії перетину площин; 5 – усі вище перераховані задачі. |
2. Яким способом визначено профільну проекцію прямої АВ? |
1 – координатним; 2 – за допомогою постійної прямої; 3 – проекційним; 4 – змішаним; 5 – перенесенням.
|
3.Коли дві площини будуть паралельні між собою?
|
1 – якщо хоча б одна пряма однієї площини відповідно паралельна прямій, яка належить іншій площині; 2 – якщо усі прямі однієї площини відповідно паралельні всім прямим іншої площини; 3 – якщо дві перетинаючися прямі однієї площини, відповідно паралельні двом перетинаючимся прямим іншої площини; 4 – якщо задані площини відповідно паралельні одній і тій ж самій площині проекцій; 5 – якщо будь-які дві прямі однієї площини відповідно паралельні будь-яким двом прямим іншої площини. |
4. Яка з площин утворює в перерізі багатокутник з найбільшою кількістю вершин?
|
1 – ; 2 – ; 3 – ; 4 – ; 5 – усі площини утворюють багатокутники з однаковою кількістю вершин.
|
5. На якому кресленику, зображення на фронтальній площині проекцій є видом ззаду а на горизонтальній – видом знизу?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – немає правильної відповіді.
|
6. Яка мінімальна відстань установлена між розмірними лініями?
|
1 – 5 мм; 2 – 7 мм; 3 – 10 мм; 4 – 15 мм; 5 – немає значення. |
7. На якому рисунку нахил підраховано неправильно?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – на першому; 2 – на другому; 3 – третьому; 4 – четвертому; 5 – на всіх рисунках правильно. |
8. На яких рисунках подано складний східчастий розтин?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – першому і четвертому; 2 – на другому і четвертому; 3 – третьому і четвертому; 4 – тільки на першому; 5 – на першому і третьому.
|
9. Яке ізометричне зображення багатокутника відповідає заданому в ортогональній проекції при розташуванні, паралельному площині П1 ? Рис. 1 Рис. 2 Рис. 3 Рис.4
|
1 – перше; 2 – друге; 3 – третє; 4 – четверте; 5 – жодне з них.
|
10. Яка з позначених точок лежить найвище?
|
1 – 1; 2 – 6; 3 – 7; 4 – 8; 5 – 9. |
ВАРІАНТ № 30
Вибрати правильні відповіді на тестові запитання |
|
1. Які задачі нарисної геометрії належать до позиційних задач?
|
1 – задачі на належність одних геометричних елементів іншим; 2 – на перетин; 3 – побудова точки перетину прямої і площини, двох прямих; 4 – визначення лінії перетину площин; 5 – усі вище перераховані задачі |
2. Укажіть, на яких із креслеників можна виміряти найкоротшу відстань від даної точки до заданої поверхні, не здійснюючи ні яких побудов?
Рис.
1 Рис.
2 Рис.
3 Рис.
4 |
1 – на першому і третьому; 2 – на другому і четвертому; 3 – на третьому; 4 – на четвертому; 5 –на всіх рисунках потрібно проводити додаткові побудови.
|
3. На яких креслениках зображена точка М, що належить площині?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – 1, 2; 2 – 2, 3; 3 – 1; 4 – 1, 4; 5 – на всіх креслениках. |
4. На якому кресленику неправильно показано видимість прямої яка перетинає площину?
Рис. 1 Рис. 2 Рис. 3 Рис.4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – скрізь правильно.
|
5. Яка фігура утворюється в перерізі чотирикутної піраміди розтинальною площиною, яка перетинає три бічних ребра і чотирикутник основи? |
1 – трикутник; 2 – чотирикутник; 3 – п'ятикутник; 4 – шестикутник; 5 – немає правильної відповіді.
|
6. Знайдіть кресленик, на якому розміри нанесені правильно. Рис. 1 Рис. 2 Рис. Рис. 4
|
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно. |
7. На якому кресленику кут при вершині конуса найменший?
Рис. 1 Рис. 2 Рис. 3 Рис. 4 |
1 – на першому; 2 – на другому; 3 – на третьому; 4 – на четвертому; 5 – на всіх правильно.
|
8. Який рисунок не відповідає кресленику моделі?
Рис. 1 Рис. 2 Рис. 3 Рис. 4
|
1 – 1; 2 – 2; 3 – 3; 4 – 4; 5 – усі відповідають кресленику.
|
9. Для якої деталі на кресленику доцільно використати поєднання половини виду з половиною розтину?
Рис.
2
Рис.
3 Рис. 4 Рис.
4 Рис.
1 |
1 – першої; 2 – другої; 3 – третьої; 4 – четвертої; 5 – для всіх деталей. |
10. Яка з позначених точок лежить найвище?
|
1 – 7; 2 – 8; 3 – 9; 4 – 5; 5 – 8, 9.
|
