5 Контрольные вопросы
1 Что такое абсолютная и относительная поперечная деформации?
2 Что происходит с поперечными размерами бруса при его растяжении и при сжатии?
3 Что называется коэффициентом поперечной деформации?
4 Какие значения может иметь коэффициент Пуассона (примеры)?
5 Устройство ручажно-стрелочного тензометра.
6 Принцип действия прибора.
7 Что такое база прибора и чему она равна в данном опыте?
Лабораторная работа №5 Определение модуля сдвига при кручении
-
Общие сведения
Модулем сдвига при кручении называется коэффициент пропорциональности между величиной касательного напряжения и относительным сдвигом в формуле закона Гука для чистого сдвига
, (5.1)
где G - модуль сдвига;
- касательное напряжение и относительный сдвиг.
Модуль сдвига имеет размерность напряжения. Из опытов с различными материалами было установлено, что в области упругих деформаций напряжения сдвига пропорциональны относительным сдвигам.

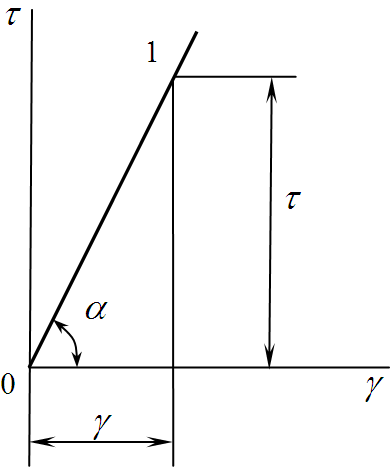

Действительно, если обратиться, например, к диаграмме испытания малоуглеродистой стали при сдвиге (рисунок 14), то можно видеть прямолинейный наклонный участок 0-1, значение тангенса угла наклона этой прямой и представляет собой величину модуля сдвига.
. (5.2)
Рисунок 11 - Диаграмма напряжений при сдвиге в пределах упругости
При определении модуля сдвига используется испытание стержня круглого сечения на кручение в пределах упругой деформации. При кручении в поперечных сечениях образца возникают касательные напряжения. В результате сдвигов поперечные сечения поворачиваются в своей плоскости вокруг продольной оси стержня на угол , который характеризует деформацию стержня при кручении. Зависимость называют диаграммой кручения. При упругих деформациях угол закручивания стержня круглого сечения определяется по формуле
, (5.3)
где - полярный момент инерции сечения;
- модуль сдвига при кручении;
- длина рабочей части образца.
Касательные напряжения вычисляются по формуле
, (5.4)
где - расстояние от оси стержня до исследуемой точки в сечении.
Модуль сдвига определяют по формуле
. (5.5)
Полученное значение модуля сдвига приравнивают со справочной величиной, которая может быть определена по формуле
. (5.6)
где Е – модуль упругости материала по справочнику;
- коэффициент Пуассона по справочнику.
2 Испытательная установка.

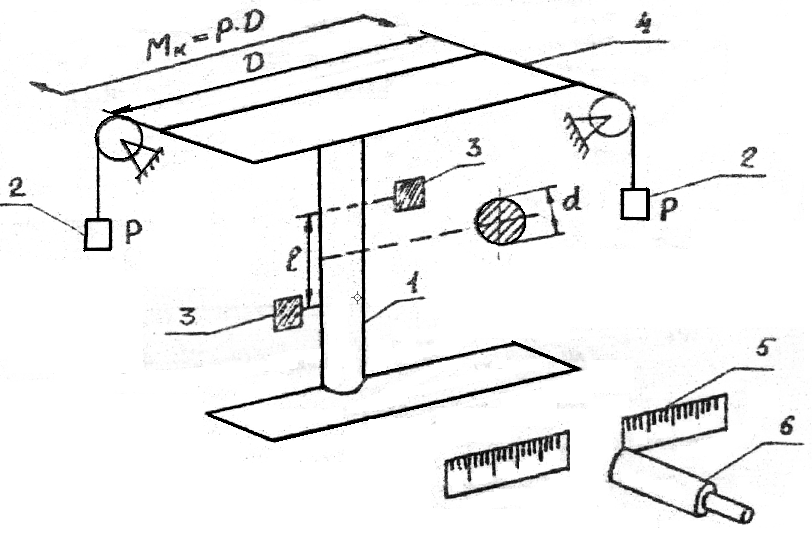

Рисунок 12 - Схема испытательной установки
Установка (рисунок 12) состоит из стержня I (образца) круглого сечения, изготовленного из стали. Один конец его жестко закреплен, на втором конце находится рычаг 4, к которому прикреплены нити для подвески грузов 2. На стержне на расстоянии расчетной длины прикреплены зеркала 3. При нагружении стержень закручивается и зеркала поворачиваются, поворот зеркал регистрируется с помощью оптической системы 5, 6.
Для изменения угловых перемещений при кручении самым удобным и простым прибором является зеркальный тензометр. Принцип действия его показан на рисунке 13.

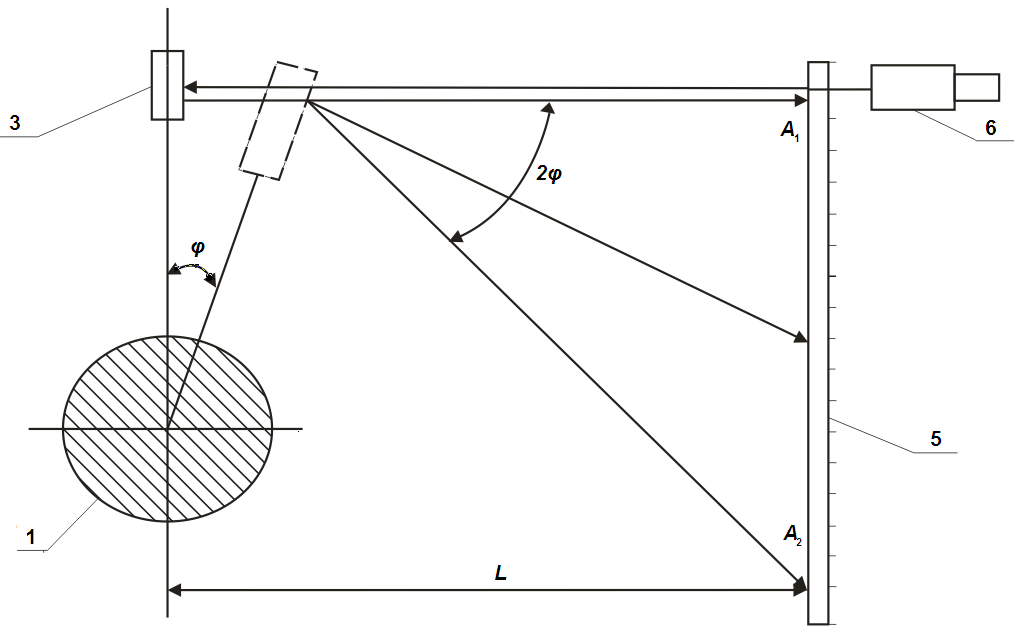

Рисунок 13. Схема зеркального тензометра
В сечении I скручиваемого стержня, угол поворота которого нужно определить, с помощью струбцины прикреплено зеркало 3. На расстоянии L напротив зеркала установлена зрительная труба 6 с миллиметровой линейкой 5. Освещая линейку лампочкой, смотрим в зрительную трубу и берем отсчет А по линейке. При повороте сечения на угол на такой же угол поворачивается и зеркало. При этом наблюдателем будет сделан отсчет А2 по линейке. Разность отсчетов пропорциональна углу поворота сечения .
Из рисунке 13 видно, что
. (5.7)
Так как угол поворота сечения обычно весьма мал ввиду малости упругих деформаций, то можно считать, что , и тогда
. (5.8)
Величину 2L, выраженную в мм, можно считать коэффициентом увеличения прибора К=2L. Он, как видно, будет зависеть от выбранного расстояния L.
