3 Порядок проведения опыта
До начала опыта образец устанавливается в машину с закрепленным на нем зеркальным тензометром.
С помощью штангенциркуля измеряем размеры образца (для круглого - диаметр, для прямоугольного - ширину и толщину).
Данные записываются в журнал.
Образец предварительно нагружается нагрузкой 100 кг для устранения неизбежных зазоров между образцом и захватами машины, возникшими при установке образца.
Производится первый отсчет по обеим тензометрам. Данные записываются в таблицу журнала. В дальнейшем нагрузка увеличивается равными ступенями по 200 кг. Обычно ограничиваются четырьмя ступенями нагружения. После каждого нагружения производятся отсчеты по тензометрам, результаты записываются в журнал.
4 Обработка опытных данных
1 Определяется разность отсчетов показаний тензометров при нагружении на одну ступень. Полученная разность записывается в соответствующей графе журнала и определяется средняя величина разности.
2 Определяется напряжение, соответствующее одной ступени нагружения,
, (3.5)
где F - нагрузка, приходящаяся на ступень нагружения;
A - площадь поперечного сечения образца.
3 Определяется абсолютное удлинение волокон
, (3.6)
где К - коэффициент увеличения тензометра.
4 Определяется относительная деформация
, (3.7)
где l - база прибора.
5 Определяется модуль упругости
(3.7)
6 Определяется погрешность опыте
(3.8)
где Е - величина модуля упругости, приведенная в справочнике.
5 Контрольные вопросы
1 Что называется модулем упругости?
2 Что представляет собой относительное удлинений образца? Относительная линейная деформация?
3 Какова размерность модуля упругости?
4 Что характеризует модуль упругости (физически)?
5 Как формируется закон Гука?
6 Каковы размерности абсолютной и относительной продольных деформаций?
7 До какого значения напряжений можно нагружать образец при определении модуля упругости?
Лабораторная работа № 4 Определение коэффициента поперечной деформации (коэффициента Пуассона)
1 Общие сведения
Образец (рисунок 9), подвергаемый растяжению или сжатию вдоль своей оси, деформируется также и в направлении, перпендикулярном к оси. В пределах закона Гука между относительной продольной и относительной поперечной деформациями существует линейная зависимость
(4.1)
где - относительная поперечная деформация;
- абсолютная поперечная деформация;
- начальный расчетный поперечный размер образца;
- поперечный размер образца после деформации;
- коэффициент поперечной деформации, постоянный для каждого материала;
- относительная продольная деформация;
- абсолютная продольна деформация;
- начальная длина образна;
- длина образца после деформации.

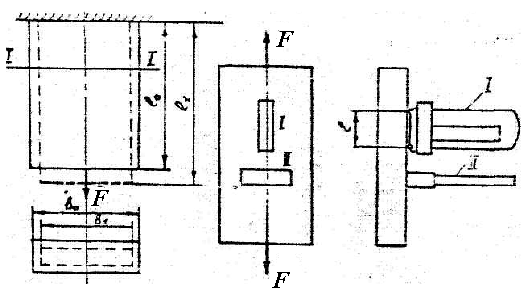

Рисунок 9 - Изменение продольных и поперечных размеров стержня при растяжении и схема установки тензометров
Абсолютное значение отношения относительной поперечной деформации к относительной продольной деформации образца называется коэффициентом поперечной деформации (коэффициентом Пуассона) .
Коэффициент Пуассона наряду с модулем упругости является характеристикой упругих свойств материала. Для всех изотропных материалов значения лежат в пределах от 0 до 0,5. Для стали среднее его значение, полученное из многочисленных опытов, составляет 0,28 и изменяется в пределах от 0,25 до 0,3. Для дюралюминия среднее значение составляет 0,34; крайние значения - 0,31 и 0,36.
Опытное определение величины коэффициента Пуассона для различных материалов производится обычно при растяжении призматического образца прямоугольного поперечного сечения на разрывной машине с винтовым приводом, типа F-5.
На образце (рисунок 9) устанавливается тензометр I для измерения продольной деформации и тензометр II для измерения поперечной деформации.
Образцу дается некоторая первоначальная нагрузка для того, чтобы процесс обжатия головок образца в захватах не сказался на результатах опыта.
