2 Испытательная машина
Испытательная машина с винтовым приводом типа F-5 предназначена для испытания на растяжение круглых или плоских образцов материала.
3 Рычажно-стрелочный тензометр
Рычажный тензометр применяется для измерения малых деформаций.
Прибор состоит из следующих частей:
1 Устройство, непосредственно воспрещающее деформации испытуемого образца;
2 Устройство передающие увеличивающий коэффициент:
3 Устройство для регистрации показания.

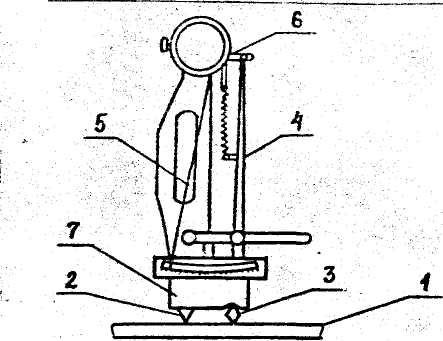

Схема прибора показана на рисунке 10. Тензометр прижимается к образцу 1 при помощи струбцины. Жесткая рамка 7 вместе с острым ножом 2 и призмой 3 составляет часть прибора, воспринимающую деформацию.
Рисунок 10 - Рычажно-стрелочный тензометр
Частью прибора, увеличивающей деформацию, является рычаг 4, жестко соединенный с призмой 3 и стрелка 5, шарнирно прикрепления к рамке. Шкала прибора имеет вырез, в котором помещено зеркало. При взятии отсчета необходимо следить за тем, чтобы для глаза наблюдателя стрелка и ее изображение в зеркале совпадали.
Расстояние между нижним ребром призмы 3 и острием кожа 2 называется базой прибора, т.е. длимой участка, на котором измеряется деформация. У рычажного тензометра база прибора - 20 мм. База прибора может быть увеличена до 100-200 мы за счет присоединения к прибору специального удлинения.
При
деформации образка база прибора l
увеличивается на величину
,
при этом произойдет поворот призмы 3
вокруг ее верхнего ребра. Вместе с ней
повернется рычаг 4 и через тягу 6 отклонит
стрелку 5 . Нижний конец стрелки отклоняется
на величину
,
которая пропорциональна удлинению
.
Отношение
называется коэффициентом увеличения
К. Благодаря большому соотношению плеч
рычагов коэффициент увеличения тензометра
равен 1000. Зная коэффициент увеличения,
можно по разности отсчетов
определить удлинение
.
4 Проведение опыта
Нагрузив образец начальной нагрузкой F1=500 кг, берут отсчеты по тензометрам 1,11 (рисунок 10) и записывают их в лабораторный журнал.
Увеличивают нагрузку на образец до 1000 кг, берут отсчеты по тензометрам и делают записи в журнале. Таким образом, увеличивая нагрузку ступенями по 500 кг, доводят ее до 2500 кг. На каждой ступени нагружения следует брать отсчет с обеих тензометров.
В.результате получают по пять отсчетов: А – пропорциональны величине продольной и в - поперечной деформаций образца.
4 Обработка опытных данных
Определить
приращение отсчетов
А
и
В
при изменении на 500 кг и записать в
таблицу журнала.
Определить
среднее значение приращений отсчетов
Аср
и
Вср.
Величины относительных деформаций при изменении нагрузки на 500 кг определяются
;
(4.2)
где К - постоянная прибора;
а - база прибора, а = 2 см.
Таким образом,
(4.3)
т.е. величина коэффициента Пуассона определится абсолютно! вели чиной отношения приращения отсчетов тензометра В к приращению отсчетов тензометра А.
