3 Испытательная машина
Испытания на сжатие проводятся на гидравлической машине типа ГМС-50.
Машина типа ГМС-50 является универсальной испытательной машиной и предназначена для статических испытаний металлов на растяжение, сжатие и изгиб. Она может работать при кратковременном нагружении в диапазоне от 0 до 50 т (500 кН) и при длительном нагружении от 0 до 25 т (250 кН).
4 Порядок проведения работы
1 Произвести обмер и эскизироваяие образцов, записать необходимые характеристики материалов в журнал.
2 Установить металлический образец в опорную плиту машины и сжать до получения “лепешки” или до разрушения (для чугуна).
3 Образец из цементного камня смазать расплавленным парафином по торговым поверхностям и произвести сжатие образца до разрушения. Опыт повторить для образца без смазки.
4 Древесные образцы подвергнуть сжатию в двух направлениях параллельно и перпендикулярно волокнам в радиальном направлении. Сжатие поперек волокон (прессование) прекратить при уменьшении высоты образца примерно на одну треть.
5 Вставить образец для скалывания в приспособление и подвергнуть
сжатию до разрушения.
5 Оформление работы
Перенести в журнал эскизы образцов всех испытанных материалов с указанием их характеристик. Диаграммы, полученные при испытании, перенести в журнал, при необходимости с изменением масштаба, указать наименование координат, масштаб и характерные точки диаграмм. Рассчитать для всех материалов механические характеристики.
6 Контрольные вопросы
1 Какие механические характеристики определяются при сжатии образцов из стали, чугуна, бетона, древесины?
2 Какие напряжения возникают в поперечном сечении при сжатии образцов? Как они определяются?
-
Как определить деформацию образцов при осевом сжатии?
-
Как объяснить бочкообразную форму сжатого образца из пластичного материала?
-
На какой машине проводятся испытания, каков принцип ее работы?
-
В чем состоит неоднородность испытываемых материалов?
-
Какие материалы хрупкие и какие пластичные?
-
Какие материалы считаются изотропными и какие анизотропными?
Лабораторная работа №3 Определение модуля упругости материалов
1 Общие сведения
Модулем упругости материалов называется коэффициент пропорциональности между напряжением и величиной относительной деформации в формуле закона Гука при линейной деформации:
,
где Е - модуль упругости материала;
- напряжение;
- относительная линейная деформация.
Для определения модуля упругости материала производится испытание образца на растяжение. Одновременно регистрируются величина растягивающей силы, и абсолютное удлинение выделенной части образца. Определение модуля упругости материалов производится на образцах круглого или прямоугольного поперечного сечения.
Образец подвергается растяжению на гидравлической испытательной машине при нагрузке 10 т.
2 Приборы
Для измерения продольных деформаций используются зеркальные тензометры (рисунок 8). Для того чтобы исключить влияние возможного внецентренного приложения нагрузки на результаты измерения, на образец устанавливаются два зеркальных тензометра с противоположных сторон.
Расстояние l между двумя точками, изменение которого измеряет тензометр, называется базой прибора. Зеркальные тензометры изготавливаются с различными базами: 50, 100, 150 и 200 мм. С одной стороны, при измерении деформаций в растянутых и сжатых образцах, желательно иметь тензометры е большей базой, чтобы иметь меньшую погрешность в замере удлинения , с другой стороны, при большей базе получаем среднюю деформацию в пределах базы. Если деформация во всех точках образца в пределах базы одинакова, то погрешности не будет. Если деформация в указанных точках - величина переменная, то нужно применять тензометр с меньшей базой, чтобы получить меньшее расхождение между средней деформацией и деформацией в точке.

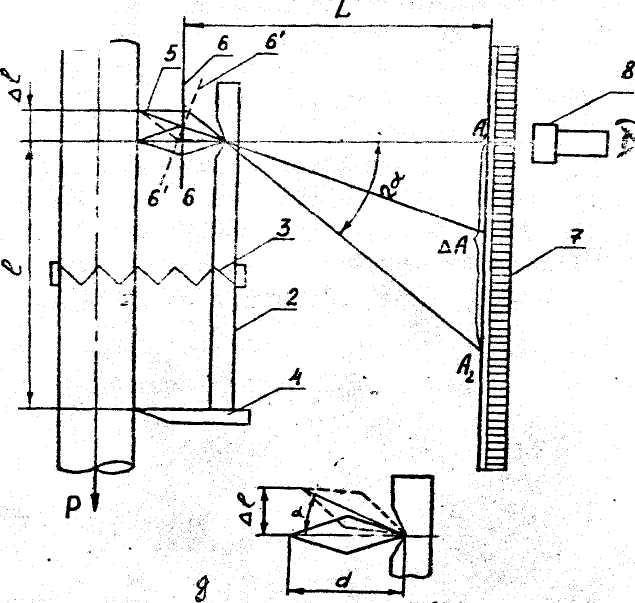

Рисунок 8 - Схема зеркального тензометра.
Пластинка 2 прижимается к образцу при помощи упругой струбцинки. 3, На одном конце пластинки имеется нож 4, жестко скрепленный с пластинкой. На другом конце между пластинкой и образцом установлена призма 5 ромбического сечения. Расстояние между ножом и ребром призмы и является базой прибора.
Зеркало 6 помещается на стержне, жестко соединенным с призмой. Перед зеркалом на расстоянии L устанавливается рейка 7 с миллиметровой шкалой. Рядом с рейкой устанавливается зрительная труба 8, через которую наблюдается отраженная в зеркале рейка. Отсчеты производятся при помощи горизонтального волоска в окуляре зрительной трубы.
Пусть 6-6-исходное положение зеркала. При этой положении фиксируем отсчет по рейке - Ai. Пусть после деформации образца зеркало повернется на угол и займет положение 6-6. Соответственно получим отсчет – A2. Разность между отсчетами будет равна
, (3.1)
где - угол между падающим и отраженным лучами (рисунок 10). Абсолютное удлинение получим из геометрических соотношений
, (3.2)
где d - длина диагонали сечения призмы.
Коэффициент увеличения прибора К будет равен
, (3.3)
Вследствие малости упругих деформаций принимаем
=, =,
поэтому .
Величины d и L определяются непосредственными замерами.
(3.4)
