Арбитраж шин.
Отправлять запрос на приём и обработку информации может как процессор, так и периферийное устройство. Для предотвращения хаоса существует арбитраж шин.
Принцип действия:
Арбитр встроен в процессор или же находится отдельно. Он не считает количество подключённых устройств. Он только проверяет, есть ли запросы от таковых. Если запрос есть – он предоставляет шину.
Схемы арбитража:
1)Централизованная.
Это система последовательного запроса. Первое физически близкое к арбитру устройство первым и подключается.
2)2х уровневая.
Тут приоритет определяется информационной важностью каждого устройства. При этом арбитр должен работать со всеми устройствами.
3)Децентрализованная
Работает то устройство, у которого установлен сигнал 1П и оно же выполняет функцию арбитра.
-

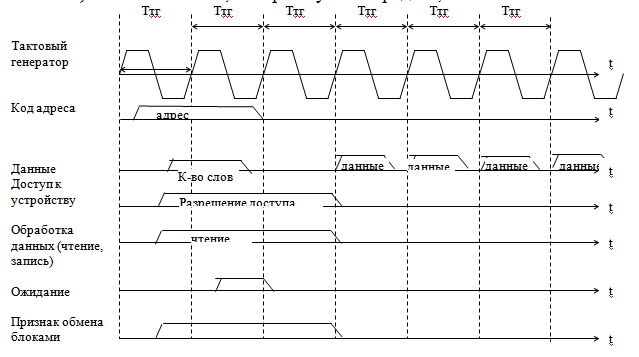

Передача информации шинами по блочно.
-
Шины расширения.
Шины расширения предназначены для подключения различных устройств к системной плате. Они – системные.
К шинам расширения относятся шины ISA, PCI, MCA. AGP
-
ISA использовалась в первом ПК ещё в далёком 81м году. Содержала в себе 62 сигнальные линии и обладала скоростью передачи 2,385 мб/с.
-
ESIA расширена до 32х разрядной обработки. Обладает скоростью передачи 33,32 мб/с
-
PCI в древности обладала скоростью 132 мб/с, а в новом исполнении гонит на все 528мб/с
Алгоритм функционирования шины:
-
Передача адреса задающим устройством шины
-
Ответ задающего устройства и освобождение шины
-
Передача данных

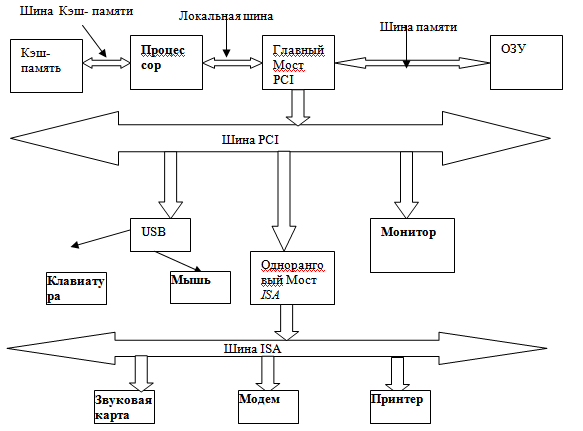

Соединения шин между собой образуют мосты. Мост образует иерархию шин. Шина наверху имеет «0» номер. Главный мост обеспечивает подключение PCI и системной шины, а одноранговый мост обеспечивает соединение PCI и шин другого типа. Мосты выполняют преобразование интерфейса соединения шин. Мосты допускают различные частоты работы шин.
-
Параллельные шины.
Параллельные шины используют для подключения периферийных устройств. Существует 2 параллельные шины:
ATA:
Хост-адаптер – средство сопряжения шины АТА с системой
Ленточный кабель.
Ведущее устройство - Device 0
Ведомое устройство - Device 1
Шина имеет 2 типа адресации – 3х-мерная (CHS) и логическая (LBA) и они связаны.
Блоки данных по 16 бит, а контроллер 8.
SCSI:
Все устройства, подключаемые к такой шине равноправны. Они могут быть инициаторами и могут быть использованы. В качестве инициатора обмена в шине используется хост-адаптер. Каждое целевое устройство может содержать 8 независимых устройств. Стартовая частота 5,10,20 Мгц.
Передача ведётся по байтно асинхронно с контролем каждого байта на чётность.
Каждое устройство имеет своё уникальный адрес. Для хост-адаптера возможно программная адресация. Приоритет зависит от величины адреса. Чем выше адрес – тем выше приоритет.
Команды передаются через блок дескриптора. При выполнении команды с длительным временем исполнения предусматривается возможность отключения от шины во время передачи. Протокол передачи передаёт цепочки связанных команд.
