29. Интерфейс и контроллер нгмд.

В корпусе НГМД размещена плата, на которой расположены схемы управления двигателями, усилители-формирователи сигналов записи и считывания, сигналов датчиков. Контроллер гибких дисков обычно размещается на системной плате персонального компьютера или может быть вынесен на специальную карту расширения.

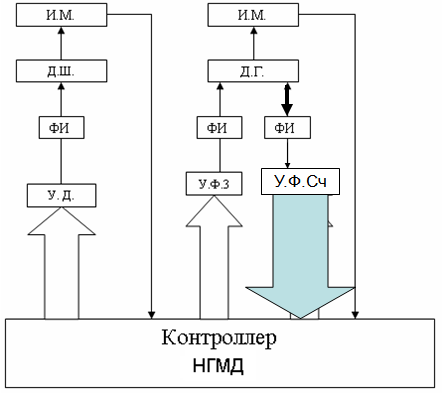

УД – усилитель двигателя;

ФИ – формирователь импульсов;

ШД – шаговый двигатель;

ИМ – исполнительный механизм;

ДГ – двигатель головки;

УФЗ – усилитель-формирователь записи;

УФСч - усилитель-формирователь считывания.

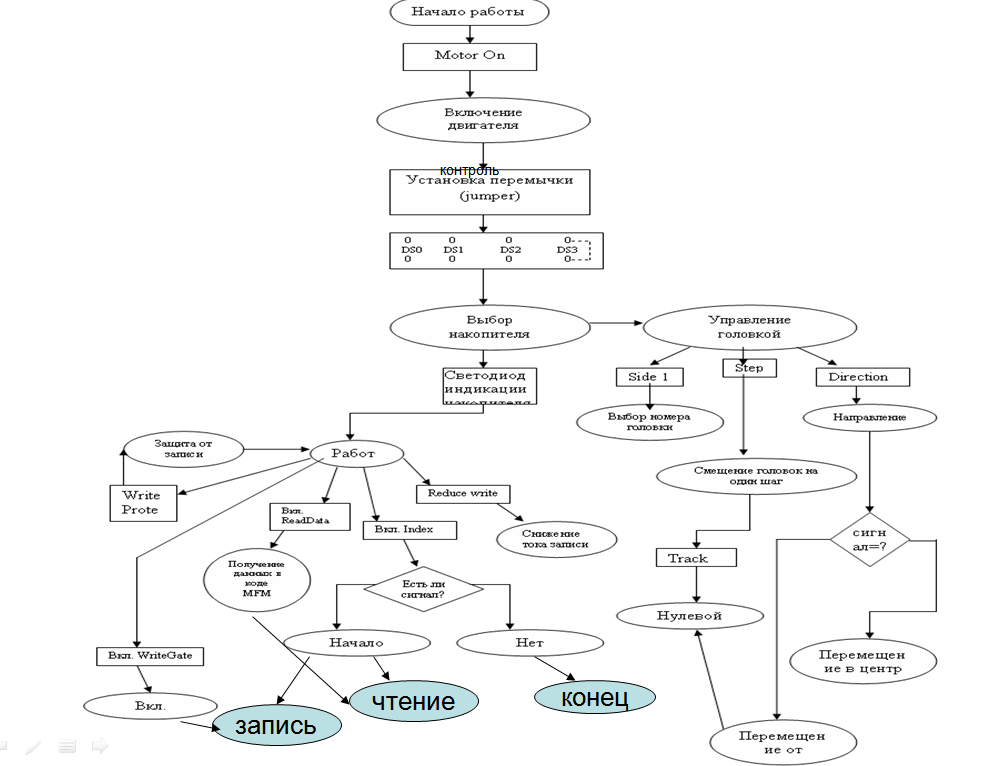

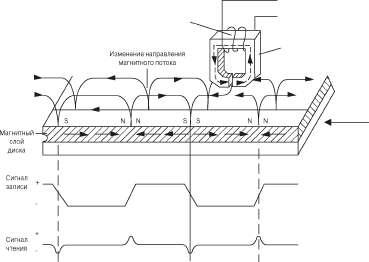

Все сигналы контроллера являются электрическими импульсами, которые получаются при движении дискеты мимо головки считывания (записи) из-за изменения направления намагничивания элементарной зоны трека дискеты. Амплитуда сигнала

30. Конструкция накопителя на жестких магнитных дисках (нжмд).

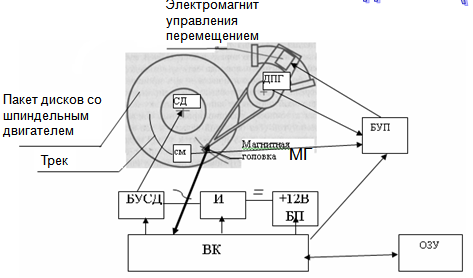

БУСД – блок управления 3-х фазным синхронным двигателем шпинделя;

И – инвертор, преобразователь напряжения постоянного тока в напряжение

переменного тока;

СД – синхронный двигатель;

БП - блок питания;

ВК – внутренний контроллер

БУП – блок управления позиционированием головки;

ОЗУ – оперативное запоминающее устройство ВК;

СМ – сервометка;

ДПГ – датчик позиционирования головки;

МГ – магнитная головка;

ФР – фильтр рецеркуляции;

БФ – барометрический фильтр.

Для привода шпинделя системы используются трехфазные синхронные двигатели СД, обеспечивающие высокую точность поддержания скорости: от 3500 об\мин до 7200 об\мин, 10000 и 15000 об\мин. Чем выше скорость вращения , тем больше скорость обмена информацией с диском. Однако большие скорости вращения ограничены следующим:

- балансировкой диска;

-гироскопическим эффектом, влияющим на трудность перемещения вращающегося диска;

- тепловыделением;

- аэродинамикой диска, связанной с трением его о воздух.

Пластины жестких дисков обычно изготавливаются из алюминиевых сплавов, а иногда из керамики или стекла, которые покрываются рабочим магнитным слоем, выполненным из окиси железа или окиси хрома. Поверхности пластин должны быть максимально плоскими для снижения аэродинамического эффекта. Количество пластин современных винчестеров достигает от 1 до 4.

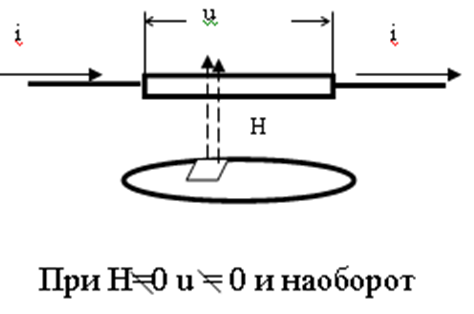

БУСД - предназначен для пуска, остановки шпинделя поддержание требуемой скорости вращения по сигналам от датчиков сервометок. Кроме того он дает разрешение на выпуск головки при достижении минимальной скорости вращения. БУДС питает от 3-х фазного инвертора(преобраз постоянного в переменный ток). Инвертор, БУДС и БП упр внутренним контролером(ВК). Современные накопители имеют два типа головок: одна – для записи, другая для считывания. Для считывания используют магниторезистивные головки, а для записи используются индуктивные головки.

БУП - состоит из линейного и поворотного электромагнита, обладает обратной связью о положении головки, такое управление называется сервоприводом, это управление оптимизировано:

• при большом угле подвода головки на позицию управлять большим током, а при малом угле управления – малым током в обмотке управления,

• поворот на малый угол осуществляется малым током БУП имеет 2 обратные связи

От положения головки

От сервометки диска

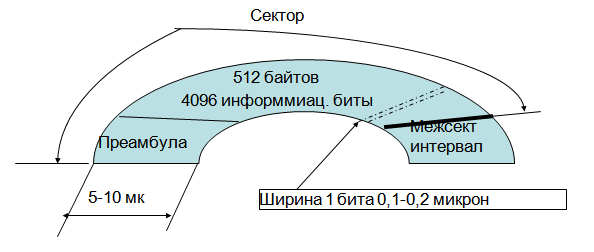

Сервометка располагается в начале каждого сектора на каждом треке, они записывает при производстве НЖМД и в эксплуатации не менее.

ВК - предназначен не только для управление приводом головки, но и управляет записью и считывание информации. При этом на интерфейсной стороне контроллера идет обмен данными с ПК, а на другой стороне контроллера, связанной с гермоблоком осуществляется процесс записи- считывания информации.

Для кодирования данных в современных накопителях широко используется технология PRML (Partial Response Maximum Likelihood – Максимальная правдоподобность при частичном отклике) Эта технология использует аналоговые детекторы сигналов воспроизведения, которые декодируются схемами считывания. Это обеспечивает оцифровку аналогового сигнала и запись последовательности таких выборок в память буфера.
