Проводные интерфейсы связи.
СОМ-порт
Последовательный интерфейс для передачи данных в одном направлении. Использует одну сигнальную линию для передачи бит информации. СОМ порт обеспечивает асинхронную передачу данных по стандарту RS232C. СОМ порт реализуется на синхронипередатчиках UART. Порты вырабатывают прерывания, имеют разъёмы DN25P и DB9P.
Все внешние сигналы СОМ-портов двухполярны.
А) Интерфейс RS232C

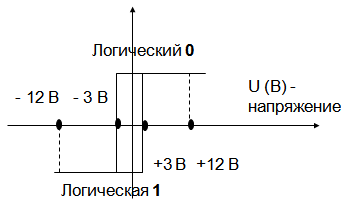

Протокол RS232C описывает несимметричные приёмопередатчики. Сигнал 2х полярный относительно земли. Не обеспечивает гальваническую развязку. Логической единице соответствует напряжение от -12 до – 3 В. Логическому нулю – от 3 до 12 В.
Подключение и отключение ПУ должно выполняться только при выключенном ПК.

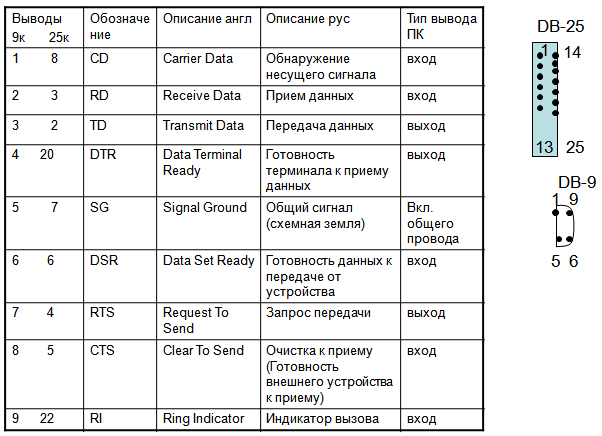

Интерфейс RS-232С является потенциальным, а не токовым, входные или выходные устройства должны включать только при выключенном ПК и выключенном ПУ. Таблица выводов 9 и 25-контактных разъемов.
Последовательность управления сигналов интерфейса RS-232C
-
Установкой сигнала DTR компьютер указывает на желание использовать модем.
-
Установкой сигнала DSR модем сигнализирует о своей готовности к установлению соединения.
-
Сигналом RTS компьютер запрашивает разрешение на передачу и заявляет о своей готовности принимать данные от модема.
-
Сигналом CTS модем уведомляет о своей готовности к приему данных от компьютера и передаче их в линию.
-
Снятием сигнала CTS модем сигнализирует о невозможности дальнейшего приема (например, буфер заполнен) — компьютер должен приостановить передачу данных.
-
Восстановлением сигнала CTS модем разрешает компьютеру продолжить передачу (в буфере появилось место).
-
Снятие сигнала RTS может означать как заполнение буфера компьютера (модем должен приостановить передачу данных в компьютер), так и отсутствие данных для передачи в модем. Обычно в этом случае модем прекращает пересылку данных в компьютер.
-
Модем подтверждает снятие сигнала RTS сбросом сигнала CTS.
-
Компьютер повторно устанавливает сигнала RTS для возобновления передачи.
-
Модем подтверждает готовность к этим действиям.
-
Компьютер указывает на завершение обмена.
-
Модем отвечает подтверждением.
-
Компьютер снимает сигнала DTR, что обычно является сигналом на разрыв соединения («повесить трубку»).
-
Модем сбросом сигнала DSR сообщает о разрыве соединения.
По интерфейсу RS-232C используется асинхронный способ передачи.
Для асинхронного режима принят ряд стандартных скоростей обмена: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600 и 115200 бит/с. Иногда вместо единицы измерения «бит/с» используют «бод» (baud), но при рассмотрении двоичных передаваемых сигналов это некорректно.
Применение COM- портов:
- Манипулятор мышь – каждое событие кодируется посылкой байтов по интерфейсу RS-232C
- Внешний модем – требует 9-ти проводный кабель, возможен переход с 9 на 25
- Связь с компьютером на небольшие расстояния можно использовать 0-модемный кабель.
40. Беспроводные интерфейсы связи. Инфракрасный интерфейс.
Применение излучателей и приёмников инфракрасного диапазона позволяют обеспечивать связь со скоростью передачи от 11кбс до 4мбс
Низкоскоростная (11кбс) система для обмена файлами между компьютерами.
Высокоскоростная (4мбс) – обеспечивает связь между принтерами, проекторами и подобными устройствами.
1) Используют различные типы кодирования.
-
SIA-кодирование. 14кбс
0бит – инф. кодируется импульсом.
1бит – отсутствие импульса Исп. асинхронный способ передачи.
-
ASK-IR – асинхронный способ передачи9,6 – 57 кбит\с.
0бит кодируются импульсом с частотой 500 кГц
-
HDLC – 0,5 – 1 мб\с, точно как в SIA, но с длит. 1\4 бит интервалом.
-
FIR 5 мбитс Кодирование позиционным импульсным кодом.
Каждая пара смежных световых битов кодируется 4х битным кодом.
2 Уровень доступа обеспечивает сбор данных в коды. Предотвращает конфликты одновременного подключения 2х и боле устройств. Связь полудуплексная.
3 Управл. соед. Обеспечивает подключение множества устройств и их мультиплексирование. С помощью этого устройства сообщ приёмнику что оно в связи.
4Транспортный – обработка, устранение ошибок, сокращение пакетов, передача пакетов на 5й уровень.
5 Определяет команды обмена данных в пакетах между устройствами.
