18. Функциональная схема адаптеров дисплеев

Дисплейным адаптером называется блок компьютера, к которому подключается дисплей.

В обязательный круг задач этого адаптера входит формирование изображения на экране под управлением программы компьютера, выполняемое в графическом и (или) алфавитно-цифровом режиме отображения.

Расширенный круг задач может включать и воспроизведение на экране того же монитора «живого» видео из потока данных, полученного от компьютера или от какого-либо источника телевизионного сигнала.

Функциональная схема графического адаптера.

Функциональная схема применима практически ко всем адаптерам, применяемым в PC.

Контроллер ЭЛТ обеспечивает согласованное формирование сигналов сканирования видеопамяти (адрес и стробы чтения) и сигналов вертикальной и горизонтальной синхронизации монитора. Должен обеспечивать требуемые частоты развертки и режимы сканирования видеопамяти, которые зависят от режима отображения (графический или текстовый) и организации видеопамяти.

Видеопамять — это специальная область памяти, из которой контроллер ЭЛТ организует циклическое чтение содержимого для регенерации изображения. Определяется необходимым графическим режимом.

Контроллер атрибутов управляет цветовой информации, хранящейся в видеопамяти. В текстовом режиме он обрабатывает информацию из байт атрибутов знакомест (откуда и пошло его название), в графическом — из бит текущего выводимого пиксела. Контроллер атрибутов позволяет увязать объем хранимой цветовой информации с возможностями монитора.

Графический процессор является средством повышения производительности программного построения изображений, точнее их образов, в видеопамяти. Ведет обработку видеосигналов.

19. Графический процессор адаптера, принцип работы тракта записи.

Алгоритм обработки графического процесса

Синхронизатор, появившийся с адаптером EGA, позволяет синхронизировать циклы обращения процессора к видеопамяти с процессом регенерации изображения.

Внутренняя шина адаптера предназначена для высокопроизводительного обмена данными между видеопамятью, графическим акселератором и внешним интерфейсом(32 или 64 бита).

Блок внешнего интерфейса связывает адаптер с одной из шин компьютера(от 32 бит и выше).

Блок интерфейса монитора формирует выходные сигналы соответствующего типа (RGB-TTL, RGB-Analog, композитный видео или S-Video), обеспечивает диалог монитора с ЦП.

Расширение BIOS функции выполняются через вызов программного прерывания Int 10 h — видеосервис BIOS.

Чтение видеопамяти со сравнением цветов(используется в декомпрессорах)

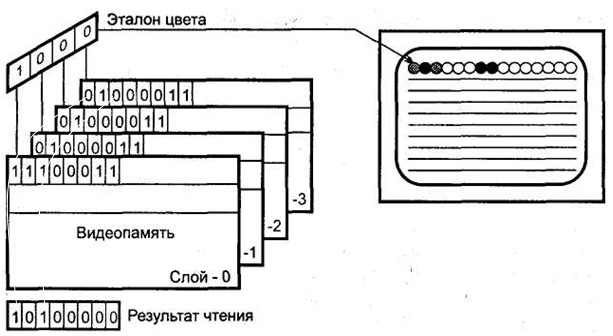

20. Принцип считывания со сравниванием цветов в графич. Адаптере.

Возможно и чтение со сравнением цветов. В этом случае указывается код искомого цвета (значение бит для соответствующих слоев) и результатом чтения сразу всех слоев станет байт, у которого единичное значение примут биты пикселов, цвет которых совпадает с образцом. Послойно читаются биты всех байт. При совпадении эталон в байт видео памяти записывается 1 (например, эталон и первые биты слоев). Затем читается вторые биты слоев, которые имеют код 1111. Этот код не совпадает с эталоном, во второй бит памяти заносится 0 и т.д. В сравнении цветов могут участвовать и не все слои.

Всеми функциями графического контроллера управляют через его регистры. Конечно, возможно и прямое обращение к отдельному цветовому слою как по чтению, так и по записи. Но знание возможностей графического контроллера позволяет многие часто используемые функции возложить на его аппаратные средства. Однако, если такой аппаратный графический контроллер еще прием­лем для четырехслойной организации (4 бита на пиксел), то для более глубоких цветов (8 бит на пиксел и более) он будет уже слишком громоздким. В современных адаптерах функции графического контроллера, существенно расширенные по сравнению с EGA и VGA, выполняются встроенным микропроцессором — графическим акселератором.
