Холодная прокатка
1-я стадия
hнач. = 9мм, hкон. = 2,3мм
крит.= 70%
Допустимый предел деформации составляет hкрит. = 9*(1- 0,7) = 2,7 мм> 2,3 мм. Следовательно, после первой стадии прокатки не достигается необходимый размер слитка.
сост.пост.= 0%
ср.= 23%
h1 = 9 * (1- 0,23)= 6,93 мм.
h2 = 6,93 * (1- 0,23)= 5,34 мм
h3 = 5,34 * (1- 0,23)= 4,11 мм
h4 = 4,11 * (1- 0,23)= 3,16 мм
h5 = 3,16 * (1- 0,23)= 2,43 мм < 2,16 мм (hкрит. = 2,7 мм) =>
= или 15 %- степень деформации последнего прохода.
Схема деформации при первой стадии холодной прокатки:
Отжиг
Tотжига= 700 – 800 °C
t= 1,5 часа
Холодная прокатка
2-я стадия
ср.= 23%
h1 = 2,7 * (1- 0,23)= 2,079 мм < 2,3 мм (hхп до 2,3 мм по условию)=>
= мм или 15 %- степень деформации последнего прохода.
Схема деформации при второй стадии холодной прокатки:
Расчет предела текучести:

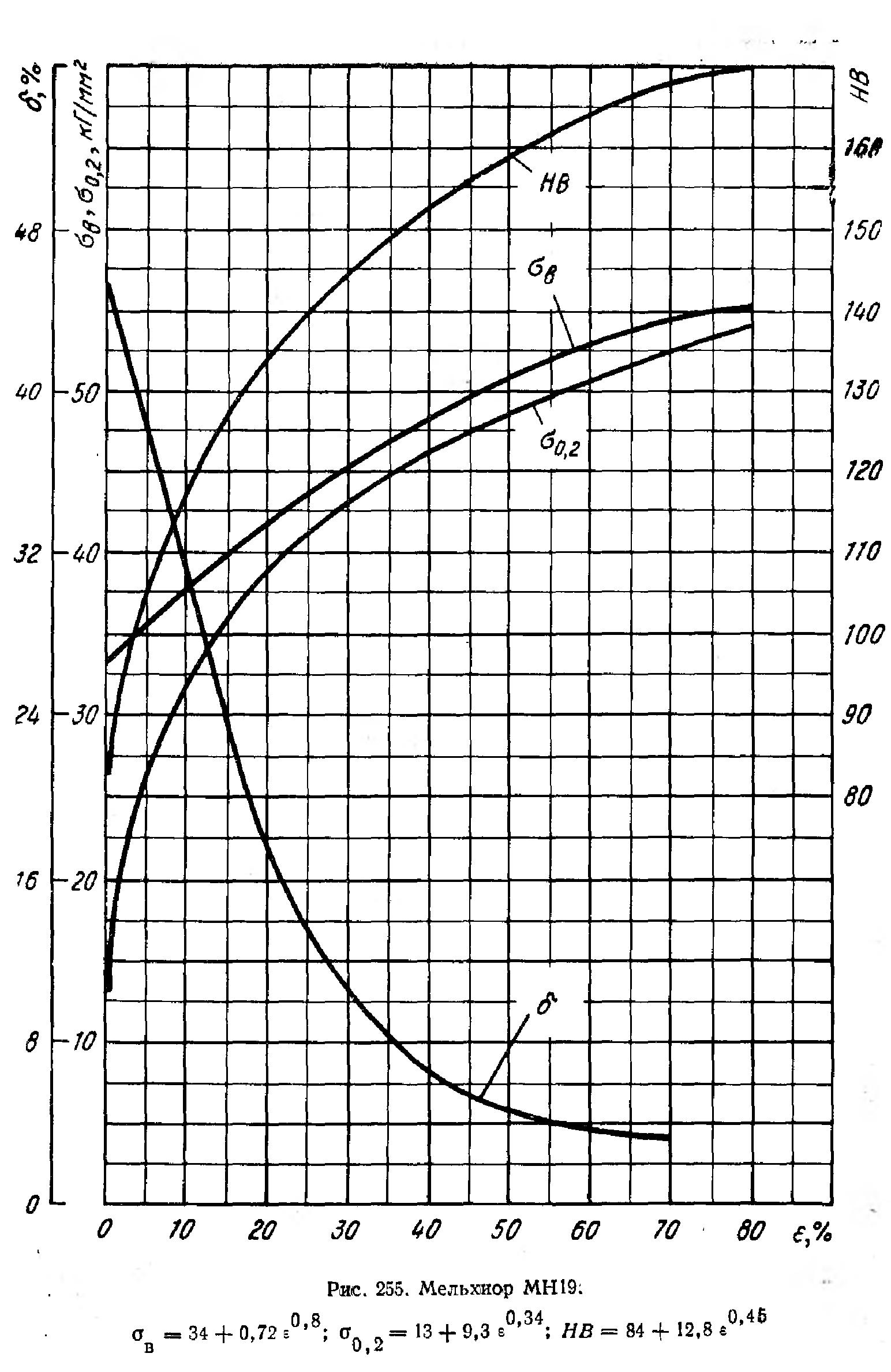

Условный предел текучести для сплава МН19 представлен на графике:
I стадия холодной прокатки:
hнач = 9 мм.
h1 = 6,93 мм.
h2 = 5,34 мм.
h3 = 4,11 мм.
h4 = 3,16мм.
h5 = 2,7мм.
ср.= 23%
МПа
МПа
МПа
= или 23 %
= или 40,7 %
МПа
МПа
= или 54,3 %
МПа
МПа
= или 64,88 %
МПа
МПа
= или 70 %
МПа
МПа
При II-й стадии холодной прокатки:
hнач = 2,7мм
h1 = 2,3 мм
= или 15 %
МПа
МПа
МПа
Таблица 4 Итоги расчета предела текучести
|
№ |
hi (мм) |
hi+1 (мм) |
(%) |
(МПа) |
(МПа) |
(МПа) |
1 стадия прокатки |
1 |
9 |
6,93 |
23 |
130 |
400 |
228 |
2 |
6,93 |
5,34 |
40,7 |
400 |
460 |
429 |
|
3 |
5,34 |
4,11 |
54,3 |
460 |
490 |
474,8 |
|
4 |
4,11 |
3,16 |
64,8 |
490 |
515 |
502,3 |
|
5 |
3,16 |
2,7 |
70 |
515 |
525 |
520 |
|
2 стадия прокатки |
1 |
2,7 |
2,3 |
15 |
130 |
360 |
216 |
3. Экономическая часть
3.1. Расчет нормативно-технологической карты
Марка сплава: МН19
Изделие: лист
Состояние поставки: М
Размер заготовки: 135x680x2000 мм
ГОСТ на сплав: 492-2006
ГОСТ на изделие: 6235-91
никеля = 8900 кг/м3
= 0,135 *0,680 * 2*100= 18,36 м3
Вес заготовки: m = * = 8900 * 18,36 =1634 кг
Расход исходного материала на одну тонну готового изделия рассчитывается по формуле:
Xi-1 - расход материала на одну тонну готового изделия в текущей операции;
Xi - расход на одну тонну готового изделия в последующей операции;
Yi-1 - суммарные потери по данной операции выраженные в процентах;
В итоге выход годного составляет:
%
Комментарии к расчёту нормативно-технологической карты:
1. “Подвоз слитка”:
Вес 1 штуки, кг:
m = * = 8900 * 18,36 = 1634 кг.
Расход на 1т. готового изделия:
Расход на 1 тонну готового изделия рассчитывается для последующих чисел по формуле:
кг.
