§9.6. Классификация судового электрооборудования в зависимости от степе
ни защищенности корпуса от повреждений при взрыве внутри корпуса
На специализированных судах – танкерах ( для перевозки нефтепродуктов нали-
вом ), химовозах и газовозах возможно попадание взрывоопасных газов внутрь корпуса электрооборудования или под наружную оболочку кабелей.
Неплотный контакт в электрической цепи, например, между шпильками и кабель-
ными наконечниками электродвигателя в его клеммной коробке, в условиях вибрации кор
пуса вызывает искрение и взрыв.
Поэтому на таких судах используются двигатели взрывобезопасного исполнения,
корпус которых не разрушается даже при взрывах, т.е. после взрыва двигатели сохраняют
работоспособность.
К таким двигателям относятся, например, асинхронные взрывонепроницаемые дви-
гатели серии ВМАП ( рис. 9.1 ).
Стойкость к разрушению при внутреннем взрыве обеспечивается тремя способа-
ми:
1. утолщением стенок корпуса оборудования, повышающим его механическую прочность;
2. устройством на внутренней стенке корпуса электродвигателей невысоких попе-
речных кольцевых перегородок ( кольцевых ребер ), которые при взрыве играют роль демпфера ( смягчителя ) силы взрыва;
3. использование герметичной клеммной коробки, крышка которой имеет утолщен-
ные резиновые прокладки и крепится к корпусу коробки на болтах.

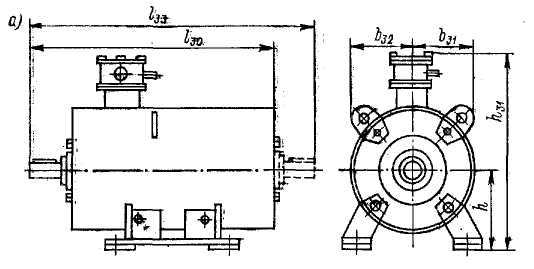

Рис. 9.1. Двигатель взрывозащищенного исполнения серии ВМАП - а; условное
обозначение взрывозащищенного исполнения корпусов электрооборудования - б
( слева – принятое в странах Соединенного королевства UK, справа – в странах
Европейского сообщества EC
В зависимости от особенностей защиты от последствий взрыва внутри корпуса различают 6 видов его взрывозащищенного исполнения ( Ex – от explosion, взрыв ):
1. Exd ( flameproof enclosure ) – в огнестойкой оболочке;
2. Exe ( increased safety ) – с повышенной стойкостью ко взрыву;
3. Exn ( non-sparking ) – без образования искры внутри корпуса;
4. Exq ( powder filled ) - защищенное от попадания пыли внутрь корпуса;
5. Exo ( oil immersed ) – заполненное маслом ( предотвращающим образование иск
ры и взрыв внутри корпуса) ;
6. Exs ( special protection ) – специальная защита.
§9.7. Классификация судового электрооборудования в зависимости от режи-
мов работы
Судовое электрооборудование будет работать надежно, если оно не только правиль
но сконструировано, но и правильно используется, т.е. если оно соответствует условиям работы судового механизма, устройства и т.п.
Например, электродвигатели насосов и вентиляторов работают практически с по-
стоянной нагрузкой, при неизменном токе. В то же время электродвигатели грузоподъем-
ных механизмов работают в более тяжелых условиях – с частыми пусками, сопровождаю-
щимися бросками тока.
Ясно, что использовать в грузоподъемных механизмах электродвигатели, предна-
значенные для насосов или вентиляторов нельзя – они быстро сгорят.
Если, наоборот, использовать для насосов или вентиляторов электродвигатели, предназначенные для грузоподъемных механизмов – они ока-жутся недоиспользованными по мощности, т.к. вместо работы в тяжелых условиях ( с бросками токов ) они станут рабо
тать в легких ( с постоянной нагрузкой )..
Существующие международные стандарты устанавливают 8 режимов работы элек-
трооборудования, обозначаемых S1…S8:
. S1 – продолжительный ( вспомогательные механизмы ГД, вентиляторы МО и трюмные, рулевое устройство ); S2 - кратковременный ( лебедки шлюпочные и траповые, якорно-швартовные устройства ); S3 – кратковременный ( грузовые лебедки, краны ); S4 - ( повторно-кратковременный, с определенным числом включений в час ); S5 - повторно-кратковременный, с электрическим торможением ( грузовые лебедки, краны ); ( грузовые лебедки, краны ); - перемежающийся с длительностью цикла 10 мин; S7 - повторно-крат-
ковременный с частыми реверсами при электрическом торможении ( грузовые лебедки, краны ); S8 - перемежающийся с двумя и более частотами вращения ( автоматические бук-
сирные лебедки ).
