Измерение уровня
Измерение уровня жидкости в водопроводно-канализационных технологических процессах имеет очень большое значение, так как позволяет контролировать правильность протекания технологических процессов, поддерживать в случае необходимости постоянство уровня, определять количество жидкости в баках и резервуарах.
Практически измерение уровня применяют в двух случаях. В одном случае оно осуществляется в широких пределах, определяемых геометрическими размерами емкости. Например, это имеет место при измерении уровня в резервуаре от верхнего края до дна. Во втором случае измерение уровня осуществляется в узких пределах, составляющих обычно ± 100...200 мм. По этому признаку уровнемеры можно разделить на две основные группы: приборы широкого и узкого диапазона измерений.
Существенное влияние на конструкцию уровнемеров оказывает их размещение по высоте относительно места измерения уровня. Различают уровнемеры, расположенные ниже измеряемого уровня и выше его.
Уровнемеры могут быть показывающие, регистрирующие и сигнализирующие. Каждый из этих приборов может быть, в свою очередь, с местным показанием результатов измерения или с дистанционной их передачей.
По способу измерений уровнемеры можно разделить на три основные группы: поплавковые; гидростатические уровнемеры, действие которых основано на измерении статического давления слоя жидкости или перепада уровней; электрические разных типов.
Промышленность выпускает большое число уровнемеров для различных условий измерения.
Поплавковые уровнемеры получили широкое распространение благодаря простоте устройства. Основным элементом их является поплавок, плавающий на поверхности жидкости.
Непрерывный контроль за изменением уровня жидкости в открытом резервуаре с сигнализацией заданных предельных положений уровня может осуществляться с помощью прибора РП-1065 (рис. 57). Уровнемер состоит из поплавка 1 и противовеса 3. Переключение контактов предельного положения уровней происходит с помощью коромысла 2, на которое воздействуют укрепленные на тросе упоры. Прибор выпускается в двух модификациях: РП-1065-0 – в качестве реле двух положений уровня и РП-1065-1 —непрерывного контроля уровня. Во втором случае в комплект кроме показанного на рисунке входит вторичный прибор сельсинного типа со шкалой и стрелкой, указывающей изменение уровня. Шкала может градуироваться в пределах от 0 до 6 м.

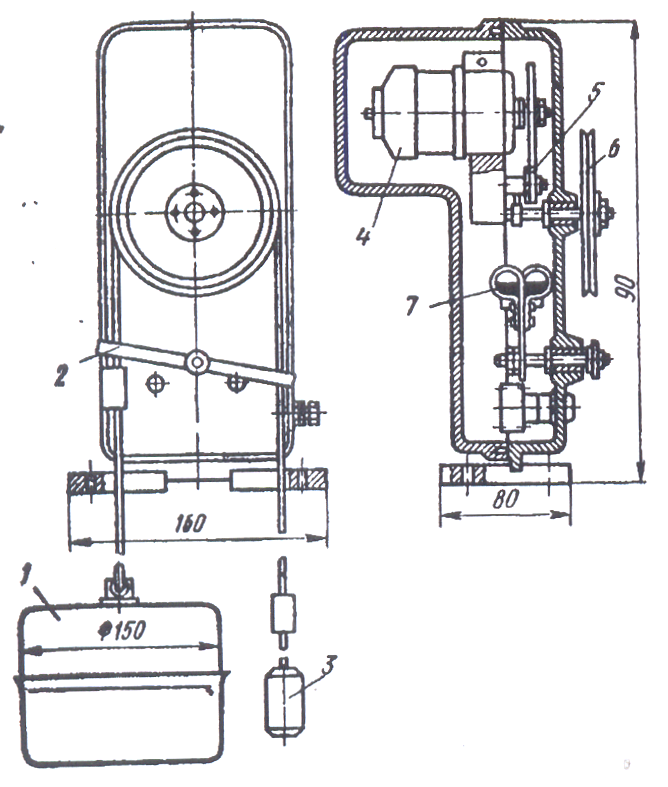

Рис. 57. Поплавковый уровнемер РП-1065:
1 – поплавок; 2 – коромысло; 3 – противовес; 4 – сельсин датчик; 5 – механическая передача; 6 – шина; 7 – ртутные контакты
Разработаны уровнемеры, поплавок которых имеет магниты. При перемещении поплавка магниты переключают герметизированные магнитоуправляемые контакты, которые разрывают или замыкают цепи управления и сигнализации.
Для контроля уровня в закрытых резервуарах выпускается поплавковое реле уровня СУ-1 и СУ-3 с ходом поплавка до 150 мм.
Выпускается также поплавковое сельсинное устройство для непрерывного измерения практически любых изменений уровня жидкости в открытых резервуарах. Устройство состоит из датчика ДСУ-1 и приемника УСП-1 или УСП-2 (см. рис 126). Путем комбинации этих приборов можно измерять уровень, разность уровней, два уровня и напор, создаваемый их разностью.
Для сигнализации предельных положений уровня в диапазоне 0,5... 10 м в открытых резервуарах используют также поплавковое механическое реле уровня типа РМ-51.
Колокольное реле уровня типа РУК предназначается для контроля уровня жидкости в канализационных колодцах (рис. 58).
Прибор состоит из корпуса 1, в верхней части которого герметично вмонтирован сильфон 2, связанный посредством стержня 3 с контактной системой 5, укрепленной на угольнике 6. Угольник с контактами свободно поворачивается в кронштейнах 8. Контактная система герметически закрыта кожухом 9. Момент срабатывания регулируется винтом 4.

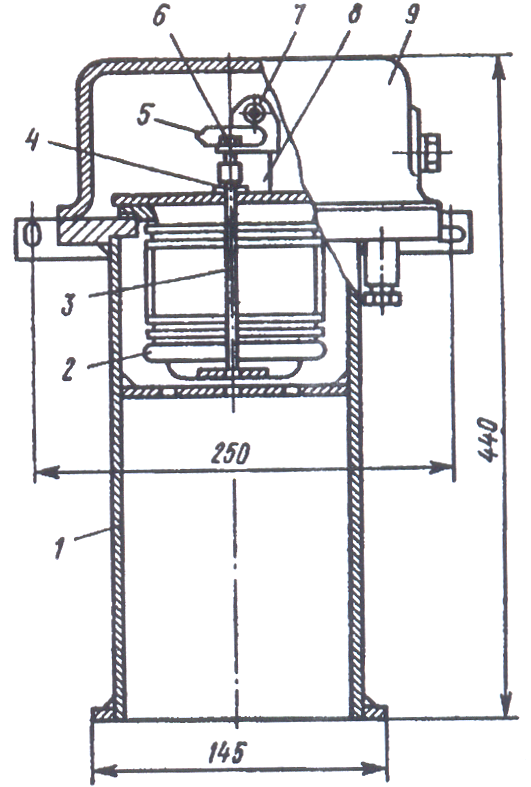

Рис. 58. Устройство контроля уровня в канализационных колодцах типа РУК
При подъеме уровня жидкости в колодце нижняя часть корпуса реле окажется погруженной в жидкость. При дальнейшем подъеме жидкости воздух, находящийся в корпусе, будет сжиматься. Внутри корпуса создается увеличенное давление воздуха, которое приводит к сжатию сильфона и замыканию ртутных выключателей.
Гидростатические уровнемеры измеряют уровень в зависимости от изменения статического давления столба воды. Существует ряд конструкций таких уровнемеров мембранного и сильфонного типа. Можно использовать также дифманометры, если уровнемер можно расположить ниже измеряемого уровня. В этом случае плюсовый сосуд дифманометра присоединяется к днищу закрытого резервуара (рис. 59,б), в котором измеряется уровень.
К минусовому сосуду дифманометра присоединяется уравнительный сосуд, располагаемый таким образом, чтобы уровень жидкости в нем соответствовал максимальному уровню жидкости в резервуаре. Тогда дифманометр будет измерять перепад или разность уровней в резервуаре и уравнительном сосуде. При измерении уровня в открытом резервуаре уравнительный сосуд устанавливают на отметке минимального уровня (рис. 59, а), верхняя часть сосуда сообщается с атмосферой, предусматриваются сливные краны. Если уравнительный сосуд подключается к плюсовой стороне дифманометра, прибор показывает снижение уровня жидкости относительно верхнего предела. Когда уравнительный сосуд подключается к минусовой стороне, прибор показывает повышение уровня относительно нижнего предела.
Рис. 59. Схема измерения уровня жидкости дифманометром:
а – в открытом резервуаре; б – в закрытом; 1 – резервуар; 2 – запорный вентиль; 3 – продувочный вентиль; 5 – уравнительный вентиль; 6 – дифманометр
Для измерения уровня в резервуарах, расположенных ниже места установки уровнемера, можно использовать приборы, схема которых показана на рис. 60.

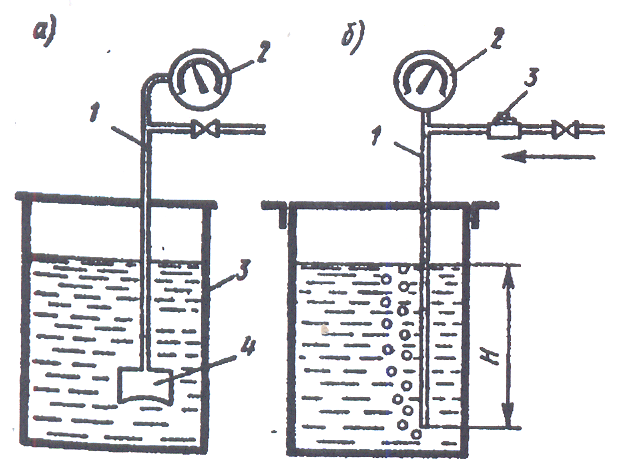

Рис. 60. Схемы гидростатических уровнемеров:
а – колокольный уровнемер: 1 – соединительная трубка; 2 – манометр; 3 резервуар; 4 – колокол; б – пневмометрический уровнемер: 1 трубка; 2 – манометр; 3 – редуктор
На рис 60,а показана схема измерений с помощью колокола, погруженного в резервуар и соединенного тонкой трубкой с манометром, градуированным в единицах уровня. Нижняя часть колокола закрывается гибкой мембраной во избежание растворения воздуха в воде, что приводит к погрешностям измерения. Прогиб мембраны изменяет объем воздуха, заключенного в колоколе и соединительной трубке, создавая повышенное давление, которое измеряется манометром.
На рис. 60,б показана схема пневмометрического уровнемера. Трубку 1 измерителя 2 погружают в емкость почти до самого дна. Через эту трубку непрерывно продувается сжатый воздух с постоянным давлением и расходом, что обеспечивается редуктором 3. Давление воздуха, поступающего в трубку, должно превысить давление, создаваемое столбом жидкости при наивысшем положении уровня над отверстием трубки, иначе при повышении уровня сжатый воздух не выйдет из полости трубки.
В основу этого метода измерения уровня положена строгая закономерность: давление воздуха Р в трубке равно длине погруженной части трубки Н, умноженной на удельный вес жидкости. Давление Р, создаваемое в полос-
ти трубки, измеряется манометром 2, шкала которою градуирована в единицах высоты уровня. Понижение уровня жидкости приводит к снижению давления в трубке из-за уменьшения сопротивления столба жидкости.
В Академии коммунального хозяйства разработана система телеизмерения уровней ТУ-2-АКХ (см. рис. 123 и 126), предназначенная для измерения уровня воды и открытых резервуарах систем водоснабжения и канализации. Измерение уровня основано на перемещении чувствительного элемента в виде сильфона под действием гидростатического давления столба воды. В сочетании с фотоэлектронным регулятором ФЭР-1-АКХ телеуровнемер позволяет автоматически регулировать уровень воды.
Электрические уровнемеры составляют значительную группу приборов, чувствительные элементы которых основаны на преобразовании различных электрических свойств воды в соответствующую величину ее уровня. Из электрических уровнемеров наиболее широко применяют электродные устройства.
Электрический электродный сигнализатор уровня типа ЭРСУ-2 предназначен для сигнализации 2...3 уровней. Принципиальная электрическая схема прибора приведена на рис. 61.
Рис. 61. Принципиальная схема электрического электродного сигнализатора уровня
ЭРСУ-2
В этой схеме к каждому отдельному датчику подключается реле постоянного тока, которое служит для контроля одного уровня: реле – для нижнего, – для верхнего и – для аварийного уровня. Аварийный уровень может быть выше или ниже контролируемого диапазона. Если аварийный уровень принят ниже контролируемого, то переключатель В устанавливается в правое положение, если выше—в левое.
Световая сигнализация контролируемых уровней Л , Л и Л разомкнута и через размыкающий контакт включена красная лампа Л . Когда горизонт находится между контролируемыми уровнями, замкнута цепь реле и через замыкающий контакт , и размыкающий контакт Р включена зеленая лампа Л . При повышении уровня до верхней контролируемой отметки У , включается желтая лампа Л .
В тех случаях, когда стенки резервуара не могут быть использованы в качестве заземляющего электрода, устанавливают дополнительный электрод, присоединив его к зажиму Э релейного блока.
Реле питается постоянным током от обмотки трансформатора Тр через выпрямитель Д —Д с конденсатором С выполняющим роль фильтра; световая сигнализация питается переменным током от отдельной обмотки трансформатора.
Устройство датчика показано на рис. 62.
Рис. 62. Датчик сигнализатора уровня ЭРСУ-2
Датчик представляет собой металлический электрод 1, электрически изолированный от штуцера трубкой 2 и от головки корпуса 3 шайбой 4. Корпус датчика закрыт крышкой 5 с прокладкой 6; крышка привинчивается четырьмя винтами 7. Пружина 8 обеспечивает надежное уплотнение между изоляцией электрода и внутренней стенкой штуцера. Провода вводятся через штуцер с сальниковым уплотнением. Выпускаются датчики определенной длины L, но при необходимости длину электрода можно увеличить, наращивая стержень 10 из нержавеющей стали с помощью переходной втулки 9.
Промышленность выпускает емкостные уровнемеры. В состав ГСП входит емкостный уровнемер с токовым выходом типа ДУЕ-2 для измерения уровня в пределах 0,6...10 м.
Выпускаются также электродные сигнализаторы уровня ЭСУ-1М и ЭСУ-2М, основанные на измерении емкости электрода, изменяющейся в зависимости от уровня воды.
