Лабораторная работа №3

Настройка сетевого адаптера IOLA25.

Цель работы: освоить настройку сетевого адаптера для локальной сети

Краткие теоретические сведения

Для топологии "звезда" используется коаксиальный кабель с волновым сопротивлением 75 Ом (РК-75-2, РК-75-4). Для соединения на более длинные расстояния могут использоваться более толстые кабели: РК-75-7, РК-75-9 и т.д.

Платы не рассчитаны на работу по кабелю с другим волновым сопротивлением.

Для IOLANET25 при топологии "шина" может использоваться коаксиальный кабель с другим волновым сопротивлением. Но во всей сети кабель должен быть с одним и тем же волновым сопротивлением. В случае если вам нужны активные разветвители для кабеля с другим волновым сопротивлением их нужно заказывать отдельно, т.к. они настроены на 75-Ом кабель.

Далее приведена таблица расстояний для различных типов кабеля и топологии. Под активными точками подразумеваются сетевые платы и активные разветвители, под пассивными - пассивные разветвители. Расстояние указано в метрах для следующих типов кабеля РК-75-2(РК-75-4 любой, РК-75-4-113). При использовании кабеля большего диаметра расстояние увеличивается.

	IOLANET2	IOLANET10	IOLANET25	IOLANET25 LR
Скорость в линии, Мбит/сек	2	10	25	25
Макс. количество станций в сети, штук	254	254	254	254
Расстояние между двумя активными точками для топологии "звезда"	400(800,1000)	300(500,800)	250(400,500)	500(1000,1200)
Расстояние от активной до пассивной точки для топологии "звезда"	30(60,60)	30(50,50)	30(30,50)	-
Максимальное расстояние между точками сети	более 20 км	10-ть активных повторителей	4км*	4км*
Максимальная длина сегмента для топологии "шина"			250(400,500)-n*3(5,5) , где n - число машин
Максимальное число машин в сегменте			20

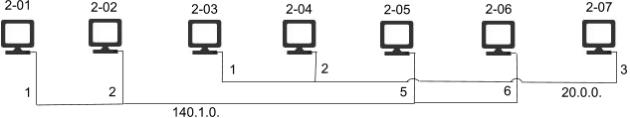

Схема сети:

Выполнение работы:

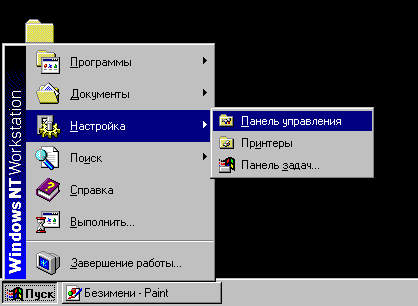

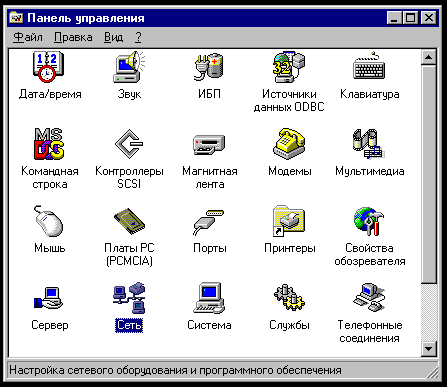

Шаг 1. Открыл панель управления.

Шаг 2. Запустил настройку сети. Щелкнул по ярлыку «Сеть».

Во вкладке «Компьютер» ввели имя компьютера(2_02) и рабочую группу(OGTI).

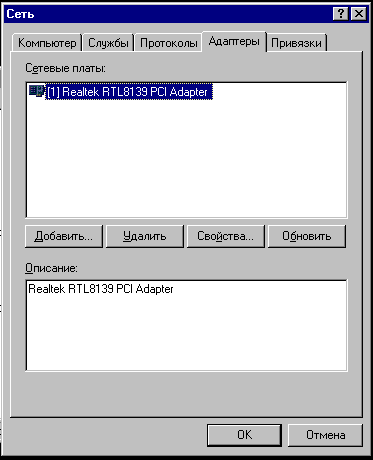

Шаг 3. Открыл вкладку адаптеры. В окне доступных адаптеров находился Ethernet адаптер Realtek RTL8139 PCI Adapter. Необходимо было, чтобы в этом окне дополнительно появился адаптер IOLA25.

Шаг 4. Добавил сетевую плату IOLA25.

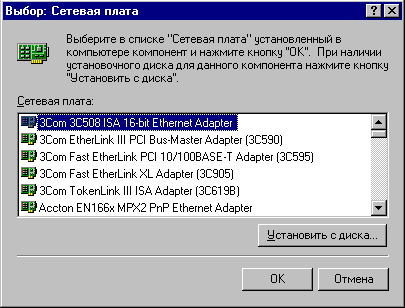

-Нажал кнопку «Добавить».

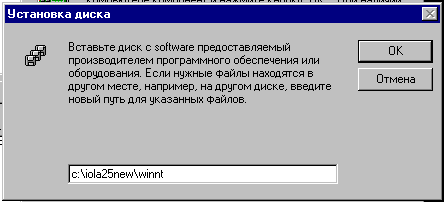

-Нажал кнопку «Установить с диска». Указали путь к драйверу c:\iola25new\winnt и нажали ОК.

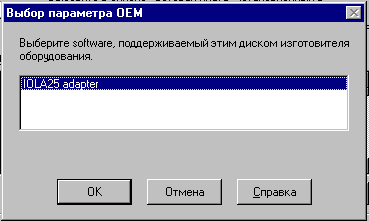

-Появилось приглашение выбрать адаптер IOLA25. Нажали OK.

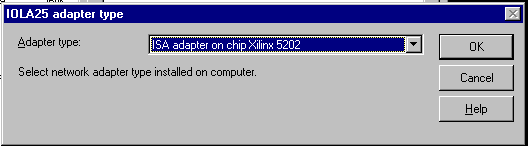

-Появилось приглашение выбрать версию адаптера IOLA25. Оставили как есть «ISA adapter on chip Xilinx 5202» и нажали OK.

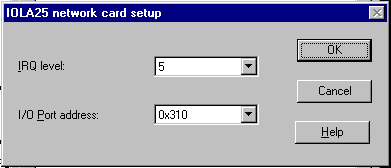

-Появилось приглашение выбрать номер прерывания IRQ и адрес порта ввода/вывода адаптера IOLA25. Оставили как есть IRQ level = 5 и I/O Port Address = 0x310 и нажали OK.

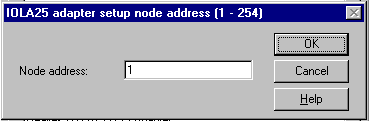

-Появилось приглашение выбрать адрес узла в сети. Выбрали номер в зависимости от номера компьютера в сети. Нажали OK.

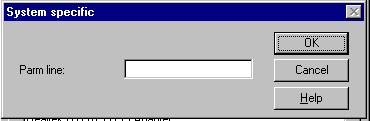

-Появилось приглашение ввести строку параметров. Пока оставили пустым и нажали OK.

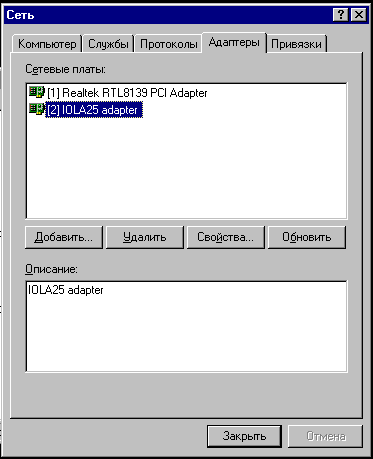

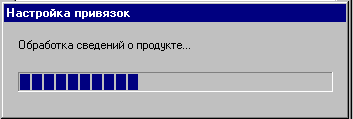

-Произошла установка драйверов и в окне доступных адаптеров появился адаптер IOLA25

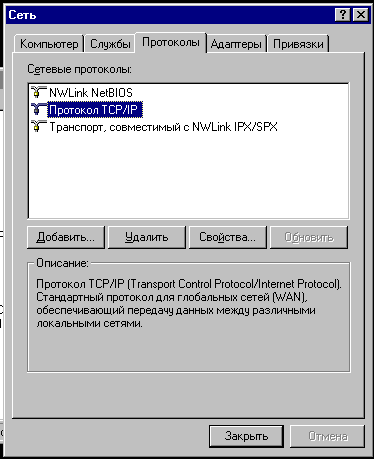

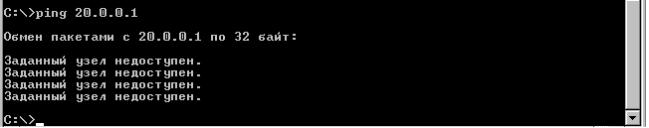

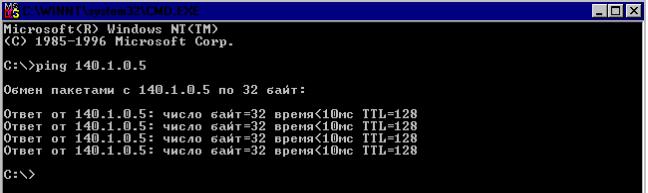

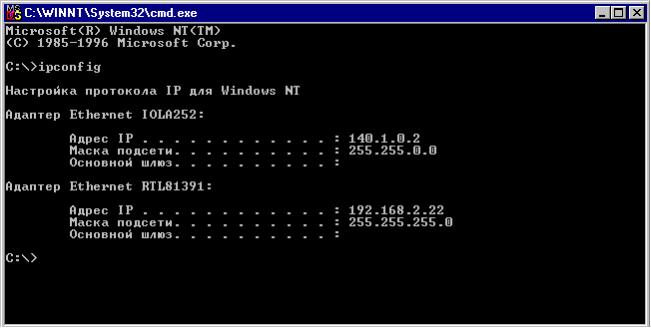

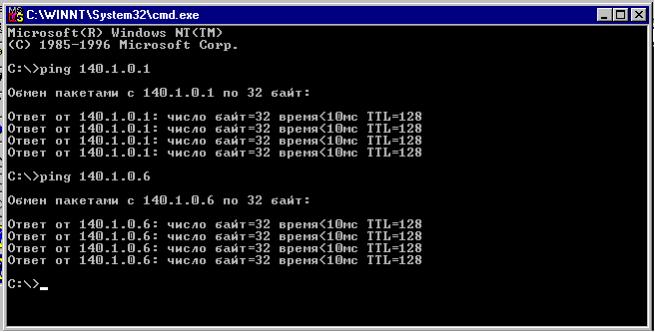

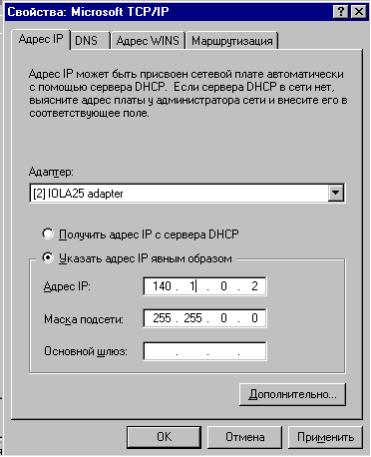

-Прежде чем перейти к следующему шагу по настройке TCP/IP произвел привязку адаптера к операционной системе. Для этого щелкнул мышью на меню «Привязки».
