Лабораторная работа №1
Цель работы: освоить обжатие витой пары.
Краткие теоретические сведения.

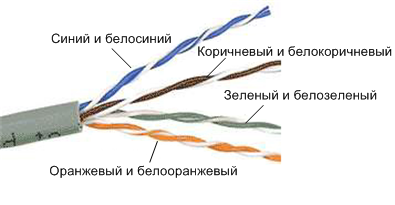

Внешний вид кабеля UTP-5 следующий:
У кабеля UTP-5 имеется 8 проводов (4 витые пары), но для стандартов сетей 10BaseT (10Mb Ethernet) и 100BaseT (100Mb Ethernet) используются только 4 провода (2 пары). Одна пара для передачи, а другая для приема данных. Разводка сигналов по проводам приведена на следующей таблице, где +/-TX – передача, +/-RX - прием.
№ провода |
Цвет |
Функция |
1 |
Белозеленый |
+TX |
2 |
Зеленый |
-TX |
3 |
Белооранжевый |
+RX |
4 |
Голубой |
Не используется |
5 |
Белоголубой |
Не используется |
6 |
Оранжевый |
-RX |
7 |
Белокоричневый |
Не используется |
8 |
Коричневый |
Не используется |
Провитыми являются пары, у которых один провод одного цвета, а другой того же цвета но с добавлением белого (н.п. зеленый и белозеленый).
Обычно, для соединения двух устройств по последовательной линии связи необходимо передатчик информации одного устройства подключить к приемнику информации другого устройства (TX-RX).
Для подключения компьютера (РС) к концентратору (hub) или коммутатору (switch) необходимо прямое соединение проводов, поскольку у них (hub, switch) порты предоставляют сквозное соединение для дальнейшего прохождения сигнала по линии связи, т.е. передача на передачу (TX-TX), а прием на прием (RX-RX). Т.о используется прямой кабель (straight-through).
Для прямого соединения одного компьютера (РС) к другому (PC) необходимо провода перевернуть, чтобы сигнал передачи с одного компьютера попадал на прием другого (TX-RX) и наоборот (RX-TX), т.е. использовать перевернутый кабель (cross-over).
Разводка проводов для этих двух случаев приведена ниже.
Выполнение работы:
Требуется обжать кабель с двух сторон согласно инструкции.
Для выполнения задания было сделано следующее:
Снята специальным приспособлением внешняя оболочка кабеля на длину 2,5см.
На очищенном конце кабеля отделены витые пары проводков друг от друга (отдельно зеленый и белозеленый, отдельно коричневый и белокоричневый и т.д.). Отделены проводки в парах друг от друга и расположены на одной плоскости согласно цветам указанных в стандартах EIA/TIA 568A и EIA/TIA 568B.
Ровно отрезаны края проводков, чтобы проводки расположенные на плоскости были длиной 1,25см. Более длинные проводки на плоскости являются причиной перекрестных помех. Выровнены проводки относительно друг друга.
Взят разъем RJ-45 с видом на контакты. Вставлен в него до упора подготовленные в плоском виде проводки.
Вставлен разъем в обжимное устройство и обжат. После обжатия проверена ровность расположения краев проводков в разъеме (вид с торца) и перпендикулярность контактных ножей – не должны быть согнутыми в сторону (вид с торца).
Протестирован изготовленный кабель специальным тестером.
