Расчет плотности индивидуальной крепи в призабойном пространстве
Предпочтение необходимо отдавать крепи, состоящей из гидравлических стоек и металлических верхняков с меньшей общей массой. Проверяется возможность применения гидравлических стоек без дополнительных съемных опор
,
где Fc – площадь нижней опоры гидравлических стоек, Fc=0,016 м2;
Рс – допустимая нагрузка на гидравлическую стойку, Рс=0,3 МН;
– среднее значение сопротивляемости верхнего слоя почвы вдавливанию, МПа.
– среднеквадратическое отклонение сопротивляемости верхнего слоя почвы вдавливанию, МПа, .
Если неравенство не выполняется, то
площадь нижних опор или их диаметр .
В качестве посадочной крепи используется дополнительный ряд гидравлических стоек, крепь “Спутник”, стойки ОКУМ.
Проверка их раздвижности (выбор типоразмера : , ,
где Rк и Ro – соответственно максимальное и минимальное расстояние от забоя до посадочного ряда (до переноски и после переноски посадочного ряда крепи), м;
– запас раздвижности крепи “Спутник” или ОКУМ, =(0,04...0,06) м.
Шаг установки крепи рассчитывается по условиям устойчивости пород кровли и сопротивлению вдавливания.
По устойчивости пород кровли определяется максимально возможный шаг установки комплектов призабойной крепи вдоль линии забоя lоб (м).
Минимально необходимая плотность крепи Рпр (стоек/м2)
где Qн – нижний предел суммарного сопротивления призабойной и посадочной крепи для данной категории пород по обрушаемости и мощности пласта, МПа (табл. 2.2); У=1, если предусматривается установка посадочной крепи; У=0, если установка посадочной крепи не предусматривается; qп – минимально необходимое сопротивление крепи посадочного ряда, МН/м
Расстояние между рамками призабойной крепи вдоль линии забоя lсоп (м),
где N – количество гидростоек в комплекте призабойной крепи (в поперечном сечении лавы), шт.,
Окончательно шаг установки комплектов (рам) призабойной крепи вдоль линии забоя lр но с учетом категории пород по устойчивости.
Величина lp округляется в меньшую сторону с точностью до 0,1 м. Максимально возможное расстояние между посадочными стойками где Рпк – допустимая нагрузка на стойку посадочной крепи, МН. Для гидравлической стойки Рпк=0,3 МН, “Спутник” – 0,8 МН.
Необходимость посадочного ряда стоек
При отсутствии посадочных стоек получаем
Сравнивая расчетное значение Qп по величине Рпр для данной категории пород по обрушаемости и мощности пласта с табличным , имеем .
Лекция №7 (дата 02.10.12) Тема: Механизированные крепи Классификация механизированных крепей и их составные части
Крепь, предназначенная для поддержания боковых пород над призабойным пространством очистной выработки, сохраняющая его в рабочем и безопасном состоянии и обеспечивающая механизацию процессов крепления и управления кровлей и передвижение забойного оборудования, называется механизированной. Все современные механизированные крепи гидрофицированы.
Г идропривод такой крепи включает: насосы постоянной производительности 1, рабочую жидкость, трубопроводы 2, 3, распределительные и регулирующие устройства 4, гидродомкраты передвижения секций 5 и исполнительные органы крепи – гидростойки 6 (рис. 4).
Рабочая жидкость - водомасляная эмульсия, состоящая из 98% воды и 2% специальной присадки.
Классификационные признаки: 1) по способу взаимодействия с боковыми породами; 2) по схеме передвижки секций; 3) по наличию кинематических связей между элементами крепи и другими машинами комплекса.

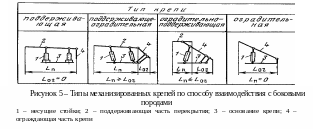

П о (1) поддерживающие, оградительные, поддерживающе-оградительные и оградительно-поддерживающие (рис. 5).
Схемы передвижки: 1) фланговая схема, когда передвижка осуществляется поочередно вслед за подвиганием комбайна; 2) фронтальная схема – передвижка осуществляется одновременно по всей длине забоя; 3) групповая схема – передвижка секций в “шахматном” порядке, через одну.
По кинематическим связям - комплектные и агрегатные. Комплектные крепи не имеют связей между комплектами и забойным конвейером. Агрегатные крепи имеют силовые связи между собой и с забойным конвейером.
К механизированным крепям требования: 1) надежное обеспечение поддержания кровли в призабойном пространстве; 2) управление кровлей со стороны выработанного пространства очистного забоя; 3) защита призабойного пространства от проникновения обрушенных пород; 4) механизированная передвижка конвейера как вслед за подвиганием комбайна, так и одновременно по всей длине лавы; 5) скорость передвижки крепи должна быть не менее скорости движения комбайна; 6) обеспечение свободного прохода для людей шириной не менее 0,7 м и высотой 0,4 м.
Основные элементы крепи:1) поддерживающие; 2) несущие; 3) опорные; 4) защитные или оградительные; 5) гидродомкраты передвижки.
Поддерживающие элементы крепи - перекрытия с рессорными консолями, с выдвижными верхняками и опорами
Несущие элементы – гидравлические стойки. Крепи одностоечными, рамными и кустовыми. От числа рядов стоек - однорядными, двухрядными и трехрядными.
Гидродомкраты механизированных крепей выполняют функции по передвижению секций, базовых элементов, конвейера, выдвижных или подвижных элементов перекрытия и др.
