2.2.2 Установление рабочих отметок и установление контура земляных масс
Рабочие отметки определены во всех узлах координатной сетки вычитанием из красной отметки черной. В районе выемки рабочая отметка будет отрицательной, а в районе насыпи положительной.
Полученные рабочие отметки со своими знаками записаны на плане участка левее соответствующих красных отметок. Цифры рабочих отметок записываются любым цветом, отличным от принятого для черных и красных отметок.
Контур земляных масс в курсовой работе охватывает выемки, насыпи при планировке площадки, откосы насыпей и выемок на границах участка, котлована под здание и траншеи под коммуникации (рисунок 2.6).

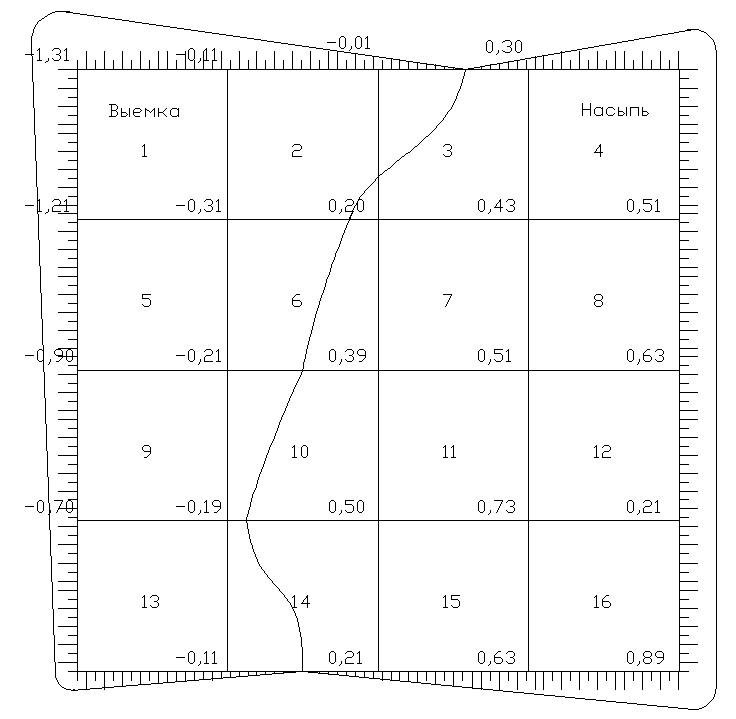

Рисунок 2.6 – Контур земляных масс и линия нулевых работ
На границах насыпи с выемкой проходит линия нулевых работ, положение которой определяется по известным соседним рабочим отметкам насыпи и выемки (т.е. по отметкам, имеющим различные знаки).
Заложение линии откосов определяется по контуру участка в узлах координатной сетки. Оно равно произведению рабочей отметки в данном узле на показатель крутизны откоса:
где m – крутизна откосов (приложение Б).
2.2.3 Подсчет объемов земляных масс при планировке площадки
Общий объем насыпи Vn и выемки при планировке площадки определяют суммированием соответствующих объемов по отдельным элементарным фигурам в пределах площадки, т. е.
. (2.10)
В общем случае объем земляных работ в пределах элементарной фигуры, условно называемой основной,
(2.11)
где hср – средняя рабочая отметка в пределах элементарной фигуры,
(2.12)
n – число вершин элементарной фигуры, занятых насыпью (выемкой);
hi – отдельная рабочая отметка насыпи (выемки);
F – площадь элементарной фигуры.
Для фигур, расположенных по контуру участка, к основному объему прибавляется дополнительный объем:
(2.13)
где – длина стороны элементарной фигуры;
m – показатель крутизны откоса для насыпного грунта при глубине вы-
емки 3 –5 м равен 1,25 (см. приложение Б);
h´и h´´– рабочие отметки на концах сторон элементарной фигуры с откосом.
Расчеты по определению земляных работ сведены в таблицу 2.1. Все объемы земляных работ подсчитаны с точностью до 1 м3.
Таблица 2.1 – Ведомость подсчета объемов земляных масс при планировке
площадки (пример)
Номер фигуры |
Объем, м3 |
||||||||||||||||||
Рабочие отметки, м |
сновной |
дополнительный |
полный |
||||||||||||||||
|
h1 |
h2 |
h3 |
h4 |
насыпь |
выемка |
|
h', м |
h", м |
(h'+h")2, м2 |
Vд, м3 |
на треуголь-никах |
в квадратах |
||||||
|
|
|
|
|
hср, м |
F, м2 |
V0, м3 |
hср, м |
F, м2 |
V0, м3 |
|
|
|
|
|
насыпь |
выемка |
насыпь |
выемка |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
1, а |
-2,57 |
-3,16 |
-2,41 |
- |
- |
- |
- |
2,72 |
800 |
2180 |
6,25 |
2,57 |
3,16 |
32,9 |
204 |
- |
|
|
|
1, б |
-2,57 |
-2,41 |
-1,95 |
- |
- |
- |
- |
2,31 |
800 |
1850 |
- |
- |
- |
- |
- |
- |
1850 |
- |
4427 |
2, а |
-1,95 |
-2,41 |
-1,74 |
- |
- |
- |
- |
2,03 |
800 |
1624 |
6,25 |
2,41 |
1,74 |
17,3 |
108 |
- |
1732 |
|
|
2, б |
-1,95 |
-1,74 |
-1,3 |
- |
- |
- |
- |
1,66 |
800 |
1328 |
- |
- |
- |
- |
- |
- |
1328 |
- |
3060 |
5 |
-0,08 |
-0,69 |
-0,14 |
+0,37 |
0,12 |
462 |
55 |
0,18 |
1138 |
205 |
6,25 |
0,69 |
0,14 |
0,69 |
4 |
- |
- |
55 |
209 |
и т.д.
|
|||||||||||||||||||
ИТОГО |
13462 |
26478 |
С учетом коэффициента остаточного разрыхления К0 = 1,02 объем выемки
составит 26478 ∙ 1,02 ≈ 27008 м3
П
-1,06
89,71 -06
89,51
90,11
90,77
• в случ ае отсекаемого нулевой линией,
• в случае пятиугольника, отсекаемого нулевой линией:
-0,3
89,01
0,28
88,80
89,31
19,21
99,52
линия
нулевых работ
П
Рисунок
2.8 – Определение средних
значений
h
Для определения объема используют следующие формулы:
- прямоугольник или квадрат –
-треугольник, отсекаемый нулевой линией, –
- трапеция, отсекаемая нулевой линией, –
- пятиугольник, отсекаемый нулевой линией, –
.
