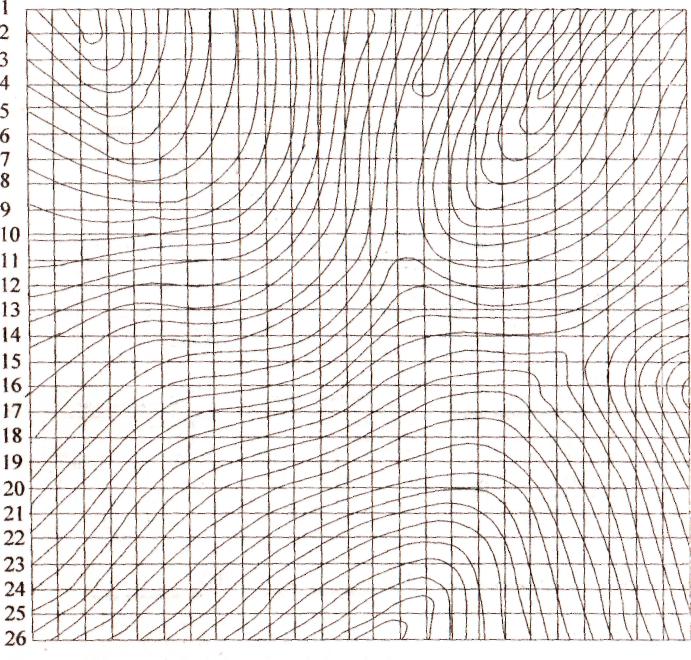

Общий план участка местности
A Б В Г Д Е Ж З И К Л М Н О П Р С Т У Ф Х Ч Ш Ю Я
ПРИЛОЖЕНИЕ Б
(справочное)
ТАБЛИЦА ЗНАЧЕНИЙ КРУТИЗНЫ ОТКОСОВ
В метрах
|
Глубина выемки (насыпи) |
||
Грунт |
до 1,5 |
от 1,5 до 3 |
от 3 до 5 |
Насыпной Песчаный и гравийный влажный, но ненасыщенный Супесь Суглинок Глина Лессовый сухой Моренный песчаный и супесчаный Моренный суглинистый |
1:0,25
1:0,5 1:0,25 1:0 1:0 1:0 1:0,25 1:0,20 |
1:1
1:1 1: 0,67 1:0,5 1: 0,25 1: 0,5 1:0,6 1:0,55 |
1:1,25
1:1 1:0,85 1: 0,75 0,5 1: 0,5 1: 0,75 1:0,65 |
Примечания 1. При напластовании различных видов грунта крутизну откоса для всех пластов надлежит назначать по более слабому виду грунта.
– песчаные и гравелистые грунты – 1; – супеси – 1,25; – суглинки и глины – 1,5; – особо плотные нескальные грунты – 2. |
|||
ПРИЛОЖЕНИЕ В
(справочное)
Справочные данные для определения производительности машин
Таблица В. 1 – Значение коэффициента наполнения ковша Кн для скреперов
Характеристики грунта |
Кн |
Характеристики грунта |
Кн |
Песок сухой Песок влажный Легкие суглинки и супеси |
0,6–0,7 0,7–0,9 1,1–1,2 |
Тяжелые суглинки Глина сухая Чернозем влажный |
1,0–1,1 1,0–1,1 1,1–1,25 |
Таблица В.2 – Коэффициент увеличения наполнения ковша скреперов при наборе грунта в наклонном забое
Уклон забоя, % |
0 |
4 |
6 |
8 |
10 |
Увеличение наполнения ковша |
1,00 |
1,01 |
1,04 |
1,09 |
1,27 |
Таблица В.3 – Значение коэффициента наполнения ковша Кн для одноковшовых экскаваторов при работе в выемках
Вместимость ковша, м |
Группа грунта |
|||||||
I |
II |
III |
IV |
V |
VI |
|||
Прямая лопата |
||||||||
0,15–0,3 0,5–1,5 2,0 3,1 |
1,1 1Д 1,0 1,0 |
1,0 1,0 1,0 1,0 |
0,9 0,9 0,9 0,9 |
- 0,85 0,85 0,78 |
- 0,75 0,75 0,6 |
- 0,75 0,75 0,6 |
||
Драглайн |
||||||||
0,35 0,5–1,5 2,0 |
1,1 1,1 1,0 |
1,0 1,0 1,0 |
0,9 0,9 0,9 |
- 0,85 0,78 |
- 0,7 0,7 |
- 0,7 0,7 |
||
ПРИЛОЖЕНИЕ Г
(справочное)
