2.4.2 Определение расчетной траектории движения землеройно-
транспортных машин
Траектория движения бульдозера и скреперов зависит от расстояния перемещения грунта, характеров и взаимного расположения выемки и насыпи.
Бульдозер может иметь две разновидности траектории движения: без поворотов и с поворотами (рисунок 2.15, а и 2.15, б). При наличии поворо-тов, движение бульдозера в порожнем направлении осуществляется также отвалом вперед. В этом случае создаются лучшие условия для работы машиниста и механизмов, скорости движения будут выше. Обычно движение с поворотами начинают применять при расстоянии перемещения грунта 50 м и более.
Скрепер имеет три разновидности траектории движения: по эллипсу (рисунок 2.15, б), по двухсторонней петле (рисунок 2.15, в) и челночную (рисунок 2.15, г). Чаще всего применяется траектория движения по эллипсу. Движение по двухсторонней петле целесообразно в случае устройства специальных путей (например, в слабонесущих грунтах) для перемещения скрепера в груженом и порожнем направлениях, по челночной – при нали-чии чередующихся насыпей и выемок. Для работы по челночной схеме достаточно двух выемок и одной насыпи (например, на рисунке 2.15, г) или двух насыпей и одной выемки посередине. В этом случае скрепер проходит лежащую посередине насыпь (выемку) без разворота, а один цикл его работы включает два или более процесса погрузки и разгрузки.
Рисунок 2.15 – Траектории движения землеройно-транспортных машин
при планировке площадки:
В, Н – соответственно выемка и насыпь; l – линия нулевых работ; lср. – среднее расстояние транспортирования грунта; lн, lр – длина пути набора и разгрузки грунта; lг.х., lп.х. – длина груженого и порожнего ходов
Во всех случаях работы бульдозера и скрепера набор и разгрузка грунта осуществляются на прямолинейном участке, а все повороты производятся при незагруженной грунтом машине.
Длина отдельных элементов траектории движения бульдозера или скрепера зависит от среднего расстояния транспортирования грунта.
Длина груженого lг.х. и порожнего lп.х ходов (см. рисунок 2.15):
(2.17)
(2.18)
где lср – среднее расстояние транспортирования грунта (может быть принято
в расчетах равным определенному ранее средневзвешенному рас-
стоянию);
lн, lр – длина пути и разгрузки грунта, м.
Для бульдозера
; (2.19)
. (2.20)

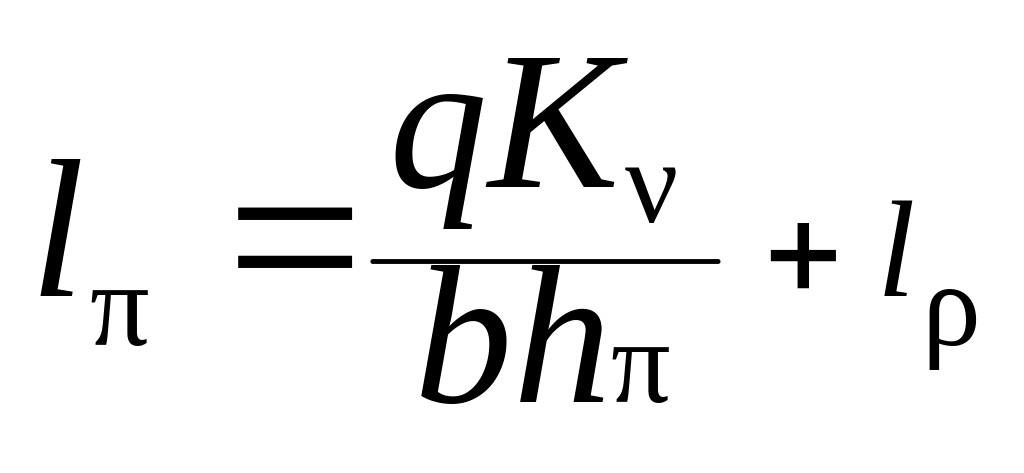

Для скрепера
; (2.21)
, (2.22)
где hот – высота отвала бульдозера, м (берется из технических характеристик
машин);
hс – толщина стружки грунта ( глубина резания ), м, (для бульдозера и скрепера ориентировочно берется по приложениям, затем при производстве тяговых расчетов уточняется);
hр – толщина слоя разгружаемого грунта, м; для бульдозера выбирается
самостоятельно (рекомендуется в пределах 0,2–0,5), для скрепера – 1,5hс;
ξ – коэффициент потерь грунта при перемещении бульдозером,
(2.23)
Кпр – коэффициент, принимаемый равным: для связных грунтов –
0,75–0,85, несвязных – 1,15–1,5;
q – паспортная вместимость ковша скрепера, м3 ;
Кн – коэффициент наполнения ковша скрепера грунтом (зависит от
вида грунта и условия работы скрепера, может быть взят по данным
приложения В, таблицы В.1 и В.2 ). В случае работы скрепера в наклонном забое значение коэффициента КН увеличивается в соответствии с таблицей В.1;
Кп – коэффициент, учитывающий потери при образовании призмы воло-
чения (применяется равным 1,2–1,5, последняя цифра для тягучих
грунтов );
lc – длина тягача со скрепом, м;

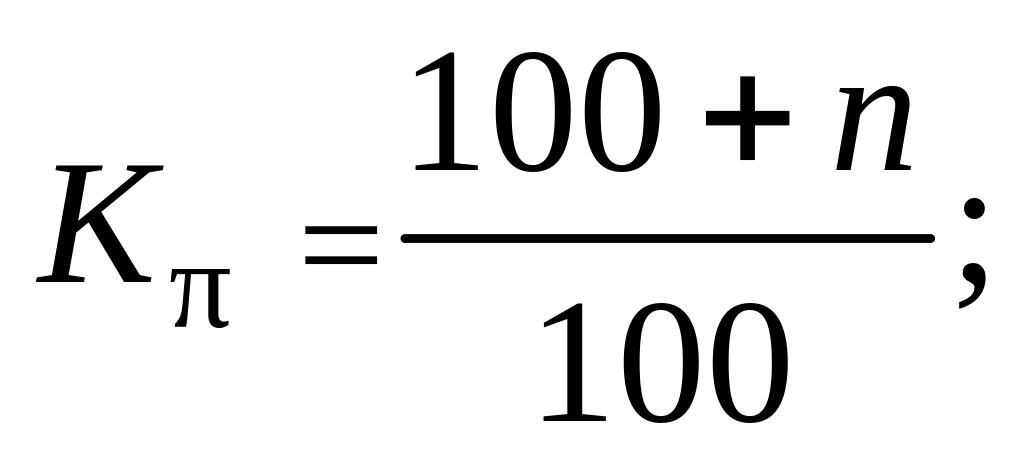

КР – коэффициент первоначального разрыхления грунтов,
(2.24)
где n – первоначальное разрыхление грунта, % (берется по данным приложения Г);
0,7 – коэффициент, учитывающий неравномерную толщину стружки грун-
та при наборе его скрепером;
b – ширина ковша скрепера ( в м ) берется из технических характеристик
машин.
Применительно к рассматриваемому нами примеру принята траектория движения бульдозера ДЗ-29 по схеме рисунка 2.15, а (без поворота), а траек-тория движения скрепера ДЗ-12 – по схеме рисунка 2.15, б (по эллипсу).
Основные характеристики элементов траектории бульдозера ДЗ-29:
hот = 0,8 м (из характеристики бульдозера);
hоq = 0,12 м (из приложения Д суглинков и трактора мощностью (55 л. с), значение n = 20 % взято из приложения Г для легких суглинков,
.
hр принято равным 0,3 м, Кпр = 0,8.
Следовательно,
Основные характеристики элементов траектории скрепера ДЗ-12: q = 6 м3 кубических; b = 2,67 м; lс = 12,9 м ( из характеристики скрепера ); работа скрепера принята по наклонному забою с уклоном в 8 %. В этом случае для легких суглинков: Кн = 1,1·1,09 = 1,2 (по приложению В); hс= 0,12 м; Кр = 1,2; Кп принят равным 1,3; hр приято равным1,5hс.=1,5·1,2 = 1,8 м
Окончательно получаем:
;
