2.3. Определение коэффициента запаса прочности бронзового
венца и силы запрессовки
Проверку бронзового венца на прочность производим при максимальном натяге и нормальной температуре. В этом случае расчетный натяг
мкм (2.13)
Максимальное давление на контактной поверхности
Н/мм (2.14)
Эквивалентное напряжение
Н/мм (2.15)
Коэффициент запаса прочности
(2.16)
Так как , то запас прочности обеспечен.
Сила запрессовки определяется при максимальном натяге и максимальном коэффициенте трения f=0,09
Н (2.17)
Результаты расчета
кН
3. Расчет резьбового группового соединения
3.1. Техническое задание
Проверить работоспособность соединения кронштейна со стенкой при условии, что сила Q изменяется по пульсирующему циклу. Затяжка контролируется по моменту на ключе.
Расчетная схема группового соединения
Рис 3.1
Таблица 3.1
Исходные данные
Q |
α |
b |
h |
h1 |
l1 |
l2 |
y |
H1 |
H2 |
кН |
град |
мм |
|||||||
10 |
30 |
100 |
300 |
100 |
100 |
200 |
120 |
24 |
24 |
σmin |
f |
Ксц |
[Sт] |
[Sа] |
Резьба |
Класс прочности |
Н/мм2 |
||||||
1,5 |
0,2 |
1,5 |
2,2 |
4,0 |
М16 |
5.6 |
Материал корпуса кронштейна – чугун, основание – сталь.
Н1, Н2, h, h1 – размеры основания кронштейна.
, – нормативные коэффициенты запаса по текучести и амплитуде.
3.2. Расчет усилия предварительной затяжки по условию нераскрытия стыка
Цель раздела – определение усилия предварительной затяжки болтов.
Критерий расчета – отсутствие раскрытия стыка.
Определим усилие, действующее на соединение, из расчетной схемы.

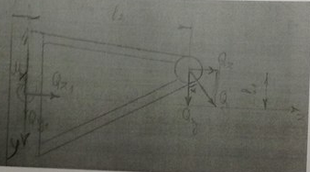

Расчетная схема соединения кронштейна со стенкой
Рис 3.2
Q – сила (внешняя), Н;
Qz – проекция силы Q на ось z, Н;
Qy – проекция силы Q на ось y, Н;
α – угол, под которым направлена сила Q, град;
Mx – момент, действующий относительно оси х, Н∙мм;
l2 – длина корпуса кронштейна, мм.
Qy и Qz из рассмотрения рис 3.2 определяется по формуле
Н (3.1)
Н (3.2)
Мх определяется по формуле
Н∙мм (3.3)
Из анализа работы соединения напишем формулу для определения минимальных напряжений в стыке ( )
, (3.4)
где – напряжение в стыке от затяжки винта, Н/мм2; – напряжение силы Q, действующее по оси z, Н/мм2; – нормальное напряжение от момента М, Н/мм2.
определяется по формуле
, (3.5)
где z – число болтов, ; – усилие затяжки, Н; – площадь стыка, мм2.
Аст определяется по формуле
мм2 , (3.6)
где b – ширина основания, мм.
определяется по формуле
Н/мм2 , (3.7)
где – коэффициент основной нагрузки. Принимаем [2, с.12].
определяется по формуле
, (3.8)
где – момент сопротивления изгибу относительно оси х.
определяется по формуле
мм2 (3.9)
Подставляя численные значения в формулу (3.8), получим
Н/мм2
Составим формулу для нахождения F0 путем подстановки формул (3.5), (3.7), (3.8) в формулу (3.4) и выразим из нее F0
(3.10)
По формуле (3.10) определим F0
Н
Таким образом, чтобы обеспечить минимальное напряжение в стыке Н/мм2 необходимо затянуть болт с усилием Н.
