4.3 Гидравлический расчет системы отопления
Расчёт вертикальной системы отопления (для двойных стояков) ведём по характеристикам гидравлического сопротивления. Стояки принимаем с односторонним присоединением приборов. Сначала определяем характеристики гидравлического сопротивления стояков согласно
табл. 10.19 (спр. Староверова. 1ч):
S1 – сопротивление этаж. стояков;
S2 – сопротивление приборных узлов верхнего этажа;
S3 – сопротивление узла присоединения у подающей магистрали;
S4 – сопротивление узла присоединения у обратной магистрали;
S5 – сопротивление прямых участков труб стояков;
S6 – сопротивление приборных узлов, определяется по формуле:
S6 = Sп + Sпр lпр
Sп – сопротивления подвода, (Па/(кг/ч)2)
Sпр – сопротивление прибора длиной 1 (м), (Па/(кг/ч)2)
lпр – длина прибора
Перепад температур на первом стояке (для ветки 1) принимаем 25 0С.
Потери давления на участках и в холостых стояках определяем по по удельным потерям давления:
R – потери давления на трения на 1 м, Па, принимается по табл. II.2 (спр. Староверова. 1ч)
l – длина участка, м.
Z – потери давления на местные сопротивления, принимается
по табл. II.3 [1]
Проведем гидравлический расчет стояка 1 и участка магистрали 1-2.
Расчетная схема представлена в приложении 3.1.
стояке 1(для
ветки 1)стикам гидравлического
сопротивления.
Стояк 1. диаметр труб D =15 мм
t1=1500C t11=950C t2=700C
Потери давления в стояке 1:
S1= 133×2×10-4=266×10-4 (Па/(кг/ч)2)
S2=56×10-4 (Па/(кг/ч)2)
S3=266×10-4 (Па/(кг/ч)2)
S4=229×10-4 (Па/(кг/ч)2)
S5=28,6 ×(2*0,5+0,8+7,73)×10-4 = 272,55×10-4 (Па/(кг/ч)2)
S6= 15*3+11,5*(0,86+0,96+1,26) =80,42×10-4 (Па/(кг/ч)2)
Sст1=(113×2+56+266+229+272,55+80,42) ×10-4 =1130×10-4 (Па/(кг/ч)2)
Потери давления в Ст.1 равны:
Па
Определим потери давления на участке 1-2 (D =15 мм) по удельным потерям давления.
По диаметру участка и расходу по табл. II.2 (спр. Староверова. 1ч) определяем:
R=36Па/м; v=0,152 м/с.
По табл. II.10 (спр. Староверова. 1ч) определяем =1,5*2+1,5=4,5
По табл. II.3 (спр. Староверова. 1ч) определяем Z=22,85 Па
Потери давления на участке 1-2:
Па
Аналогично определяются потери давления на всех стояков и участков.
Потери давления в стояке 1 и участках 1-2, 2-3,3-4:
Па
Потери давления в стояке Ст.4(D=25мм):
S1= 8×4×10-4=32×10-4 (Па/(кг/ч)2)
S2=4×10-4 (Па/(кг/ч)2)
S3=20×10-4 (Па/(кг/ч)2)
S4=16×10-4 (Па/(кг/ч)2)
S5=1,72 ×(2*0,8+4*0,5)×10-4 = 6,19×10-4 (Па/(кг/ч)2)
S6= 15*6+11,5*(0,86+0,76+1,06*2+1,16+1,36) =161,99×10-4 (Па/(кг/ч)2)
Sст2=(8×4+4+20+16+6,19+161,99) ×10-4 =240,2×10-4 (Па/(кг/ч)2)
Потери давления в Ст.4 равны:
Па
Определяем невязку: , что является допустимым. Невязка для систем с тупиковым движением воды, не должна превышать 15% .
Гидравлический расчёт сведен в таблицу 4 [приложение 3].
4.4 Подбор оборудования индивидуального теплового пункта (итп)
4.4.1 Расчет и подбор элеватора

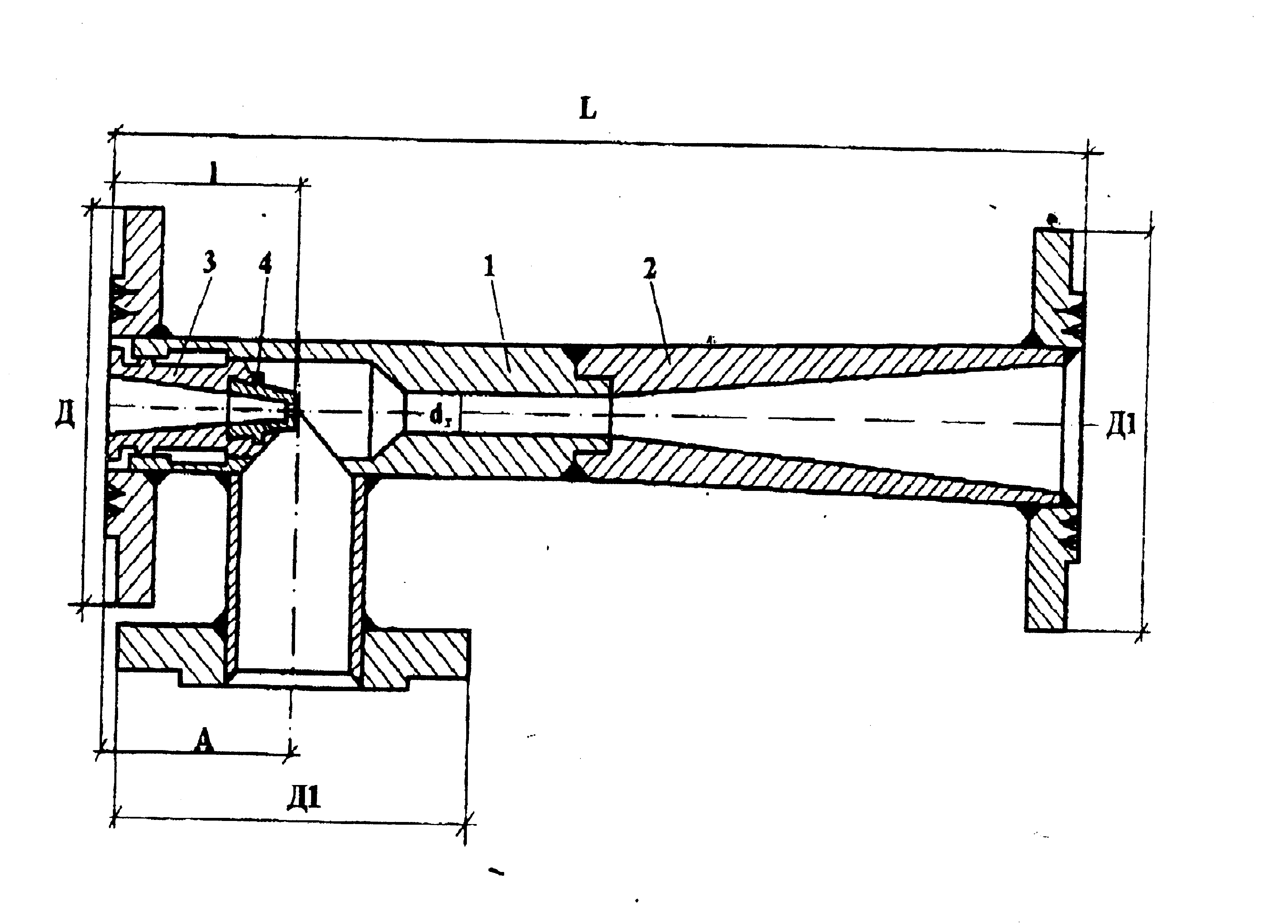

1 - камера разряжения
2 - горловина
3 - диффузор
4 - сопло
5 - патрубок для подмешивания воды
Рис.1 Элеватор ВТИ - теплосети МОСЭНЕРГО
Up – коэффициент смешения
где: T1- температура теплоносителя в наружной сети (1500С);
Т2- температура теплоносителя в системе отопления (700С);
Т11-температура теплоносителя в падающей магистрали (950С).
Расход теплоносителя в системе отопления
т/ч.
Расход теплоносителя в наружной тепловой сети
т/ч.
Располагаемый напор перед элеватором
м вод. ст.
где: со – суммарные потери в системе отопления, м вод. ст.
Диаметр горловины
мм.
Диаметр сопла элеватора
мм.
Принимаем к установке элеватор 40с 10 Бк. №1,
L = 425 мм, А = 90 мм, l = 110 мм, D = 145 мм, D1=160 мм.
