3.3.4 Перекрытие над неотапливаемым подвалом

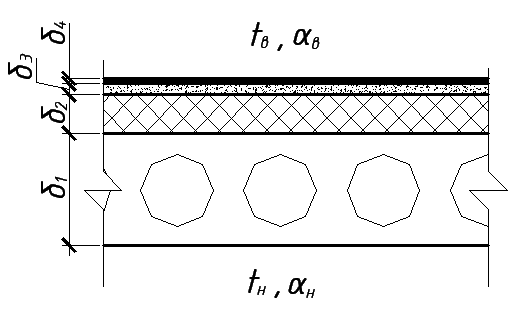

Перекрытие над подвалом состоит из следующих слоёв (снизу вверх):
1 слой – железобетонная многопустотная плита перекрытия: 1=220 мм, Rпл=0,29 (м2°С)/Вт.
2 слой – утеплитель перлитопластобетон: 2=200 кг/м3, λ 2=0,052 Вт/(м°С), 2 =Х, мм (определяется расчетом);
3 слой – стяжка цементно-песчаным раствором: 3 = 1800 кг/м3, λ3=0,76 Вт/(м°С), 3=50 мм;
4 слой – линолеум поливинилхлоридный на тканевой подоснове: 4 = 1400 кг/м3, λ4=0,38 Вт/(м°С), 4=10 мм;
αв = 8,7 Вт/(м2°С) - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м ·°С), (табл. 7, СНиП 23-02-2003);
αн= 12 Вт/(м2°С) - коэффициент теплоотдачи наружней поверхности ограждающих конструкций, Вт/(м ·°С), (табл. 6*, СНиП II-3-79*);
Первоначально определяем требуемое сопротивление теплопередаче по зависимости (формула 3, СНиП 23-02-2003):
,
R0тр = 1*(20+36)/2*8,7 = 2,89 (м2 0С/Вт).
.
где: tв- расчетная температура внутреннего воздуха, 0С;
tн- расчетная температура наружного воздуха, 0С;
п - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6 (СНиП 23-02-2003);
tн - нормируемый температурный перепад между температурой внутреннего воздуха tint и температурой внутренней поверхности int ограждающей конструкции, °С, принимаемый по таблице 5 (СНиП 23-02-2003);
в - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2°С), принимаемый по таблице 7 (СНиП 23-02-2003);
Определяем приведенное термическое сопротивление R0пр из усл. энергосбережения (формула 1, СНиП 23-02-2003):
R0пр = a·Dd + b, (м2°С)/Вт,
где Dd - градусо- сутки отопительного периода, Ссут, для конкретного пункта;
а, b - коэффициенты, значения которых следует принимать по данным табл. 4, СНиП 23-02-2003, для соответствующих групп зданий.
R0пр =0,00045·6840+1,9 = 4,98 (м2°С)/Вт.
Т.к. R0пр > R0тр , найденного из санитарно – гигиенических и комфортных условий, то за расчетное значение принимаем R0пр =4,98.
Уточняем фактическое сопротивление теплопередаче .
Фактическое сопротивление теплопередаче для чердачного перекрытия равно =1/αв + δ1/λ1 +δ2/λ2 + δ3/λ3 + δ4/λ4 + 1/αн= R0пр,
отсюда находим толщину утеплителя:
δ2 = (R0пр –(1/αв + δ1/λ1 + δ3/λ3 +δ4/λ4 + 1/αн ))*λ2 =
= (4,98-(1/8,7+0,29+0,05/0,76+0,01/0,38+1/12))*0,052 = 0,23м.
Принимаем стандартную толщину утеплителя, δ2=0,25м.
Таким образом, толщина чердачного перекрытия составит: δпер.подв=220+250+50+10=530мм.
При пересчете, фактическое сопротивление теплопередаче для чердачного перекрытия будет равно:
=1/8,7+0,29+0,25/0,052+0,05/0,76+0,01/0,38+1/12=5,39 (м2°С)/Вт.
Определяем коэффициент теплопередачи для данной ограждающей
конструкции: К = 1/ =1/5,39=0,19 Вт/(м°С).
3.3.5 Окна
Определяем требуемое сопротивление теплопередаче для окон:
R0тр = 0,64 (м2°С)/Вт, по табл.4 СНиП 23-02-2003.
Таким образом, к установке принимаем окна из обычного стекла с твердым селективным покрытием с однокамерным стеклопакетом в раздельных переплетах с фактическим сопротивлением теплопередаче =0,65(м2°С)/Вт.
Определяем коэффициент теплопередачи для данной ограждающей
конструкции: К = 1/ =1/0,65=1,54 Вт/(м°С).
