Расчет точности построения цифровых моделей рельефа.
От точности построения цифровой модели рельефа зависит точность создания ортофотоплана. Расчет точности ЦМР построен на учете допустимого планового смещения точки на трансформированном изображении, вызванного влиянием рельефа местности. Вычисления выполняются по известной формуле:
h = Δr∙f∙M/r/1000
где h – погрешность построения ЦМР (м), Δr – допустимое плановое смещение точки на плане (мм), r – радиус рабочей площади снимка (мм), f – фокусное расстояние снимка (мм), М - знаменатель масштаба плана.
Требования к точности построения ЦМР для целей трансформирования снимка существенно ниже, чем при отображении рельефа горизонталями на топографических картах. Пусть Δr = 0.3 мм, r = 100 мм, f = 150 мм, M = 2000, тогда h = 0.9 м. Поскольку ошибка ЦМР не должна превышать 1/3 высоты сечения рельефа, то для построения ЦМР с требуемой точностью можно воспользоваться разреженной сетью пикетов или готовыми топографическими картами с сечением рельефа горизонталями через 2.5 м.
Трансформирование и монтаж ортофотоплана
Принципы цифрового ортофототрансформирования
В процессе трансформирования аэрофотоснимков выполняется преобразование ориентированной центральной проекции снимка в заданную картографическую проекцию. В частном случае ортофототрансформирования преобразование выполняется в ортогональную проекцию топографического плана. На момент преобразования должно быть выполнено внутреннее и внешнее ориентирование снимка, и должна быть построена ЦМР. На цифровом фотоплане рассчитывается положение и размер каждого пикселя. Выбирается очередной пиксель, его плановые координаты в системе координат местности подставляются в ЦМР и определяется высота точки. По формулам связи координат точек снимка и местности, с использованием ЭВнО и ЭВО, вычисляются координаты соответственного пикселя на снимке. Яркость или цвет пикселя снимка присваиваются выбранному пикселю фотоплана. Так формируется цифровое ортофотоизображение на плане. Схема ортофототрансформирования показана на рис. 6.

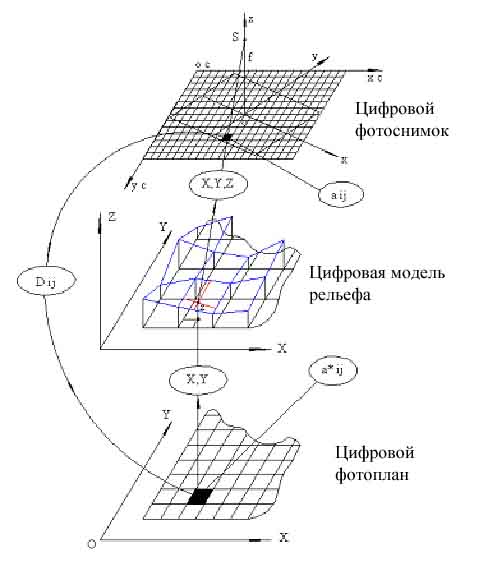

Рис. 6. Принципиальная схема цифрового ортофототрансформирования снимка
Этот способ трансформирования называется способом обратного проектирования. Он широко применяется в фотограмметрической практике.
Построение мозаики и ее дополнительная обработка.
Мозаикой называют фотоизображение, смонтированное из нескольких снимков. Из-за отличий яркости или цвета перекрывающихся частей снимков получается неоднородное по тону изображение, напоминающее детскую мозаику. Для выравнивания фототона и устранения других дефектов изображения выполняется дополнительная фотометрическая обработка снимков. Однородность фототона, например, достигается приведением фотометрических показателей всех снимков к характеристикам заданного снимка или к средним показателям, вычисленным по всем снимкам. Другие дефекты: царапины, пузырьки, пятна, блики, - устраняются местной ретушью изображения и клонированием фрагментов изображения. С приемами ретуши изображений можно ознакомиться в графических редакторах, таких как Photoshop и Corel Photo Point. Клонированием называется перенос фрагмента изображения в другие, схожие по фототону, части снимка с целью скрыть дефекты изображения или удалить запрещенные для отображения на плане объекты. В результате дополнительной обработки фотоплану придается товарный вид.
