6. Переведите правую нижнюю ручку в состояние выбранной, щелкнув на ней мышью. В результате в командной строке появится такое приглашение:

**STRETCH**

** Растягивание**

Specify stretch point or [Basepoint/Copy/Undo/eXit]:

Точка растягивания или (Базовая точка/Копировать/Отменить/Выход):

После выбора ручки становятся доступными опции редактирования с помощью ручек: STRETCH (РАСТЯНУТЬ), MOVE (ПЕРЕМЕСТИТЬ), ROTATE (ПОВЕР­НУТЬ), SCALE (МАСШТАБ) и MIRROR (ЗЕРКАЛО). По умолчанию активна первая из них. Циклическое переключение опций осуществляется путем на­жатия клавиши пробела или Enter.

ПРИМЕЧАНИЕ______________________________________________________________

Опцию для редактирования с помощью ручек можно вызвать из контекстного меню ручек, щелкнув правой кнопкой мыши в момент, когда ручка выбрана.

Каждая опция действует подобно одноименной команде. Все опции воздей­ствуют на все выделенные объекты. Исключение составляет опция STRETCH (РАСТЯНУТЬ), которая действует только на объект, обозначенный выбран­ной ручкой, а не на все выделенные объекты.

Выбранная ручка — это базовая точка, заданная по умолчанию для опций MO­VE (ПЕРЕМЕСТИТЬ), ROTATE (ПОВЕРНУТЬ), SCALE (МАСШТАБ) и MIR­ROR (ЗЕРКАЛО), а также точка растяжения для опции STRETCH (РАСТЯНУТЬ).

7. Переместите ручку объекта влево, для того чтобы деформировать прямо­угольник (рис.20).

Рис.20. Растягивание угла прямоугольника с помощью ручки

8. Выберите другую ручку объекта. После этого в командной строке опять по­явится приглашение, приведенное в пункте 6. Нажмите клавишу пробела, чтобы установить другой режим редактирования. В результате в командной строке вы увидите следующее:

**MOVE**

** Перемещение**

Specify move point or [Base point/Copy/Undo/eXit]:

Точка переноса или (Базовая точка/Копировать/Отменить/Выход):

Данная опция позволяет переместить объект. Выполните эту операцию, перемещая указатель мыши (рис.21 )

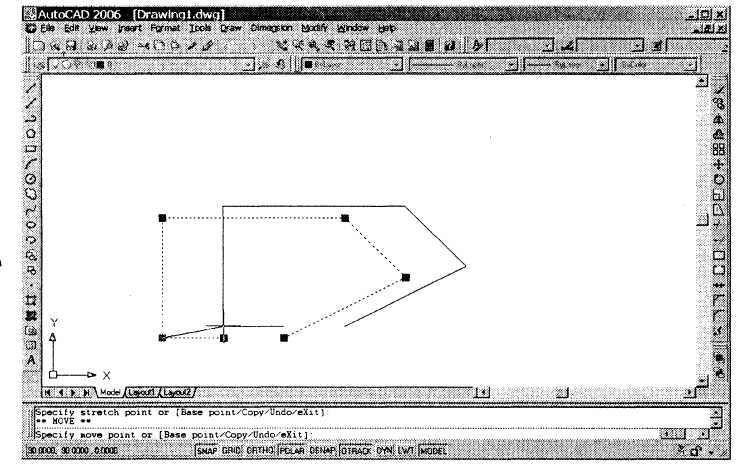

Рис.21 Перемещение прямоугольника с помощью ручки

Если ручка выбрана (представлена красным цветом), но ее необходимо деактивизировать (например, чтобы выбрать другую ручку), нажмите клавишу Esc, и ручка отобразится синим цветом. Если вы нажмете эту клавишу дваж­ды, все ручки исчезнут.

Примечание____________________________________________________________

Можно поместить курсор над ручкой, тогда AutoCAD представит ее зеленым цветом. А под­сказка упрощает выбор ручки.

9. Дополнительные удобства при редактировании с помощью ручек предостав­ляет режим Dynamic Input (Динамический ввод), особенно когда он функцио­нирует по типу Dimension Input (установлен по умолчанию). В этом режиме рядом с курсором вам будет предоставлена информация об исходных пара­метрах редактируемого объекта и о параметрах, получаемых в результате вносимых изменений. Вид информации зависит от типа объекта и действий, которые вы выполняете. На рис.22 показано, как отображается информа­ция при размещении курсора над ручкой выбранного объекта. На рис. 23 показаны возможные варианты отображения параметров в режиме растяги­вания отрезка. Переход от одного типа отображаемых параметров к другому осуществляется нажатием клавиши Tab.

Потренируйтесь в выполнении редактирования с помощью ручек, выбирая различные опции и ручки.

10. Закройте чертеж (можно без сохранения) и выйдите из AutoCAD.

Появлением ручек управляет системная переменная GRIPS. Если ее значение рав­но 1 (по умолчанию), ручки активны, а если 0 — неактивны. Чтобы изменить значение переменной, можно набрать ее имя в командной строке и ввести новое число или воспользоваться вкладкой Selection (Выбор) диалогового окна Options (Настройки). Для активизации ручек необходимо установить в окне флажок Enable Grips (Включить ручки).

Рис.23 Возможные варианты отображения параметров в режиме растягивания отрезков
