Упражнение 6. Удлинение и копирование объектов

Существует еще ряд команд, предназначенных для редактирования объектов. Речь пойдет о команде Lengthen (Увеличить), с помощью которой можно изме­нить длину отрезка или дуги, и о команде Offset (Подобие), позволяющей создать подобную копию объекта. При выполнении упражнения вы также научитесь пе­ремещать объекты, используя команду Move (Перенести).

1. Запустите AutoCAD и создайте новый чертеж с установками, заданными по умолчанию для метрической системы. Сохраните чертеж в рабочей папке.

2. С помощью команд Line (Отрезок) и Arc (Дуга) начертите линию и дугу, по­казанные на рис.15.

3. Наберите в командной строке Lengthen (Увеличить). Как уже говорилось, она использу­ется для изменения длины отрезка и дуги (действие команды не распростра­няется на замкнутые объекты). После вызова команды отобразится следую­щий диалог:

Command: lengthen

Select an object or [DElta/Percent/Total/DYnamic]:

(Выберите объект или (Дельта/Процент/Всего/Динамика):

При выделении объекта программа сообщает о текущей длине выделенного отрезка, а в случае выбора дуги — и о значении ее внутреннего угла.

Как видите, команда предоставляет на выбор несколько опций.

□ DEIta (ДЕльта) — при выборе опции в командной строке появляется предложение ввести значение приращения или угла. Для увеличения длины введите положительное значение приращения, а для уменьшения — отрицательное.

После этого вы должны указать конец объекта, который требуется изме­нить (на нем появится квадратный маркер выделения). Чтобы изменить длину дуги, можно ввести значение угла приращения. Это позволит изме­нить внутренний угол дуги. Для увеличения длины дуги введите положи­тельное значение угла, а для уменьшения — отрицательное. Затем укажи­те конец дуги, который требуется изменить.

□ Percent (Процент) — эту опцию следует выбирать в случае, когда необхо­димо изменить длину отрезка или дуги в процентном отношении. Если вы вводите значение, которое больше 100 %, текущая длина объекта уве­личивается, а если меньше — уменьшается. Отрицательные значения не допускаются. Указав величину процентного изменения, выделите сторону объекта, подлежащую изменению.

□ Total (Всего) — данную опцию используют, когда нужно задать новую общую длину объекта. Достаточно просто ввести значение и указать, с ка­кой стороны требуется изменить длину. Для дуги также можно опреде­лить новое значение внутреннего угла.

□ Dynamic (Динамика) — позволяет изменить длину объекта с помощью мыши. Выделите конец объекта, подлежащий изменению. В этом случае можно также использовать режимы привязки и режим отслеживания.

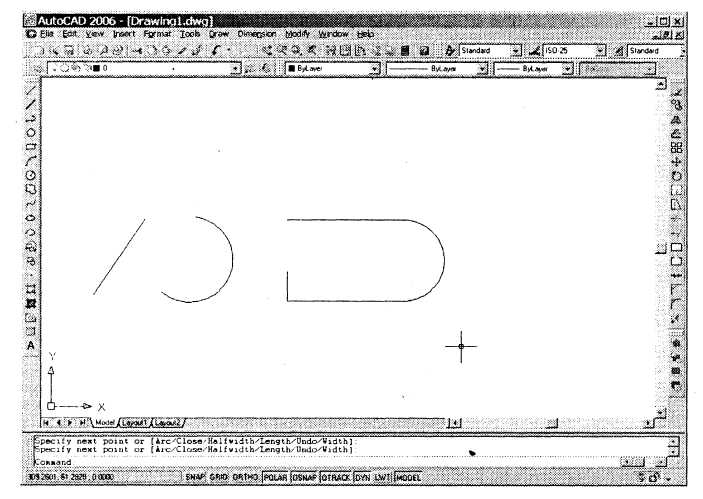

Рис.15. Исходная линия, дуга и полилиния

Измените длину отрезка, задав процентное отношение. Введите в командную строку, и на экране появится следующее приглашение:

Enter percentage length <100.0000>:

Процент длины <100.0000>:

Введите значение 120 и нажмите клавишу Enter, чтобы увеличить длину линии в 1,2 раза. После этого вы получите запрос на выбор объекта. Укажите сторону линии, которую нужно удлинить. Чтобы завершить выполнение ко­манды, нажмите клавишу Enter.

5. Измените длину дуги, увеличив ее внутренний угол на 25°. Для этого вызо­вите команду Lengthen (Увеличить). В ответ на приглашение командной стро­ки введите Де (DElta), поскольку необходимо задать приращение угла:

Command: lengthen

Select an object or [DElta/Percent/Total/DYnamic]: de

(Выберите объект или (Дельта/Процент/Всего/Динамика) : Де

На следующие приглашения отвечайте так:

Enter delta length or [Angle] <0.0000>: a

Приращение длины или (Угол)<0.0000> :у

Enter delta angle: 25

Введите приращение угла <0>:25

Select an object to change or [Undo]:

Выберите объект для изменения или (Отменить):

Отметьте мышью конец дуги, который требуется удлинить, и нажмите клавишу Enter для завершения выполнения команды.

6. AutoCAD позволяет создавать подобные объекты. Делается это с помощью команды редактирования Offset (Подобие), которая создает подобную копию выбранного объекта. Командой можно воздействовать на объекты типа Line (Отрезок), Arc (Дуга), Circle (Круг), Pline (Плиния) и др. Это очень ценная команда, позволяющая значительно повысить производительность, особенно в применении к объектам типа Pline (Плиния).

Результат выполнения команды Offset (Подобие) зависит от типа выбранно­го объекта. Для объекта Line (Отрезок) она дает возможность создать парал­лельную копию на заданном расстоянии от оригинала. Объекты Arc (Дуга) и Circle (Круг) имеют концентрическое подобие, а объекты Pline (Плиния) или Spline (Сплайн) преобразуются в подобные фигуры (рис.16).

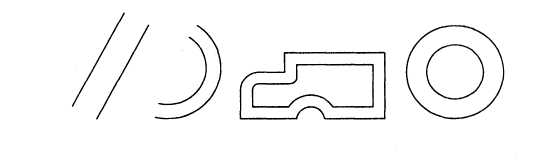

Line Arc Pline Circle

Рис.16. Копии объектов, созданные с помощью команды Offset ( Подобие).

Посмотрите, как работает команда Offset (Подобие). Используя команду Pline (Плиния), начертите такую же линию, как та, что показана справа на рис. .

8. Создайте подобную копию полилинии (рис.17). Вызовите команду Offset (Подобие) из меню или панели инструментов Modify (Редакт), и вы увидите следующий диалог:

Specify offset distance or [Through/Erase/Layer] <1.0000>:

Укажите расстояние смещения или (Через/Удалить/Слой) <Через>:

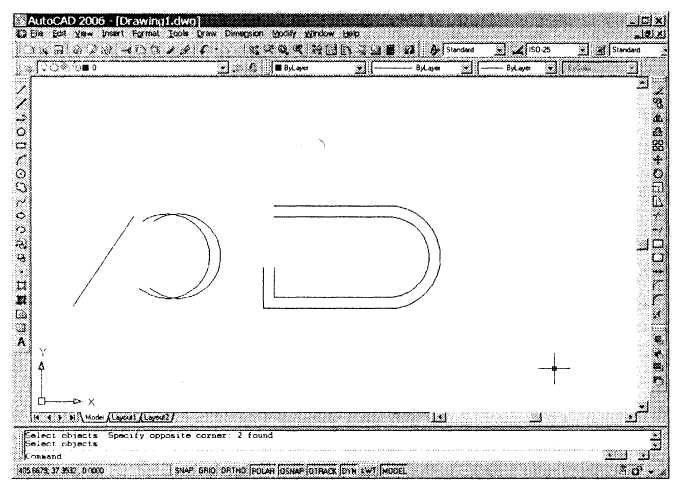

Рис.17 . Результаты копирования и создания подобных объектов с помощью команд Offset и Сору

Расположение нового объекта, создаваемого командой Offset (Подобие), можно задать либо с помощью расстояния от исходного объекта (опция offset distance) либо путем указания точки, через которую он должен проходить ( опция Through).

9. Введите в ответ на приглашение значение смещения 10, и вы получите пред­ложение выбрать смещаемый объект (один!):

Select object to offset or [Exit/Undo] <Exit>:

Выберите объект для смещения или (Выход/Отменить) <Выход>:

10. Отметьте с помощью мыши полилинию. Затем вам нужно будет указать, с ка­кой стороны от выбранного объекта чертить подобную фигуру:

Specify point on side to offset or [Exit/Multiple/Undo] <Exit>:

11. Щелкните мышью во внутренней области полилинии, и объект, подобный имеющемуся, будет создан. Затем программа предложит выбрать следующий объект для смещения его на заданное расстояние:

Select object to offset or [Exit/Undo] <Exit>:

12. Нажмите клавишу Enter для завершения выполнения команды.

13. Предположим, что вам понадобилось переместить дугу влево. Это можно сде­лать с помощью команды Move (Перенести), которая вызывается из панели инструментов или меню Modify (Редакт). Работа с этой командой похожа на работу с командой Сору (Копировать): сначала вы выбираете подлежащий копированию объект или группу объектов, а затем указываете две точки, определяющие вектор смещения копии.

Вызовите команду Move (Перенести) из панели инструментов. В ответ на предложение выбрать объекты отметьте мышью дугу и нажмите клавишу Enter. После этого появится следующий запрос:

Specify base point or [Displacement] <Displacement>:

Укажите первую точку смещения, и затем программа попросит вас задать вторую его точку:

Specify second point of displacement or <use first point as displacements>

Когда вы это сделаете, дуга переместится (см. рис.17), a AutoCAD снова попросит вас указать точку для создания очередной копии:

Specify second point or [Exit/Undo] <Exit>:

Нажмите клавишу Enter, чтобы завершить команду.

14. Сохраните чертеж и закройте его.
