2.2.2. Логические элементы программного средства OrCad
Логические элементы программного средства OrCAD соответствуют операциям булевой алгебры.
Логический элемент «не» соответствует логической операции - инверсия. В булевой алгебре эта операция обозначается « », в программе OrCAD логический элемент «не» представляется как показано на рис. 1 .
Рис.1. Схематичное представление логического элемента «не»
Таблица истинности логического элемента «не» представлена в табл. 1.
Таблица 1
-
X
Y
0
1
1
0
Логический элемент «и» соответствует логической операции – конъюнкция. В булевой алгебре эта операция обозначается « », в программе OrCAD логический элемент «и» представляется как показано на рис. 2.
Рис.2 Схематичное представление логического элемента «и»
Таблица истинности логического элемента «и» представлена в табл. 2.
Таблица 2
x1 |
x2 |
y |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
Л огический элемент «или» соответствует логической операции – дизъюнкция. В булевой алгебре эта операция обозначается «v», в программе OrCAD логический элемент «или» представляется, как показано на рис. 3 .
Рис.3. Схематичное представление логического элемента «или».
Таблица истинности логического элемента «или» представлена в табл. 3.
Таблица 3
x1 |
x2 |
y |
0 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
3. Порядок выполнения работы
В данной лабораторной работе необходимо смоделировать с помощью программы OrCAD Capture 16.3 электронно-логическую схему, соответствующую заданному логическому выражению. Рассмотрим порядок выполнения работы на примере логического выражения .
1. Открыть программу OrСAD.
2. Создать новый проект.
2.1. File->New->Project ;
2.2. В графе Name назвать проект буквами латинского алфавита;
2.3. Выбрать тип проекта «Analog or Mixed-Signal Circuit Wizard»(для создания аналоговых, цифровых или смешанных аналого-цифровых устройств, моделируемых с помощью программы PSpice A/D);
2.4. В графе Location указать путь к папке c:\temp и нажать “OK”(рис.4);
Рис.4. Окно создания нового проекта
2.5. Выбрать «Create blank» и нажать «OK», получим рабочее поле;
3. Создать схему для логического выражения
.

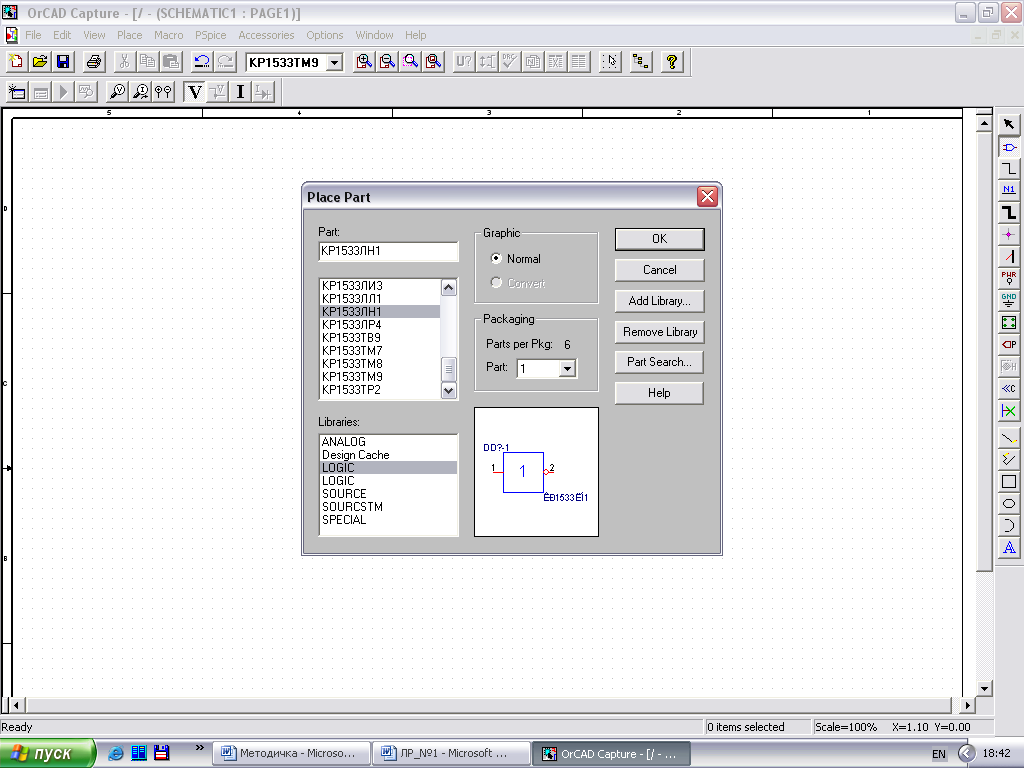

3.1. Выбрать элементы, которые соответствуют операциям булевой алгебры, встречающимся в заданном выражении, т.е. элементы И, ИЛИ, НЕ из библиотеки Logic (Place>Part>Logic)(рис.5);
Рис.5. Окно выбора элементов
3.2. Соединить элементы, используя команду (Place->Wire);
3.3. Подать на выходы питание (Place->Part->Source->Stim1);

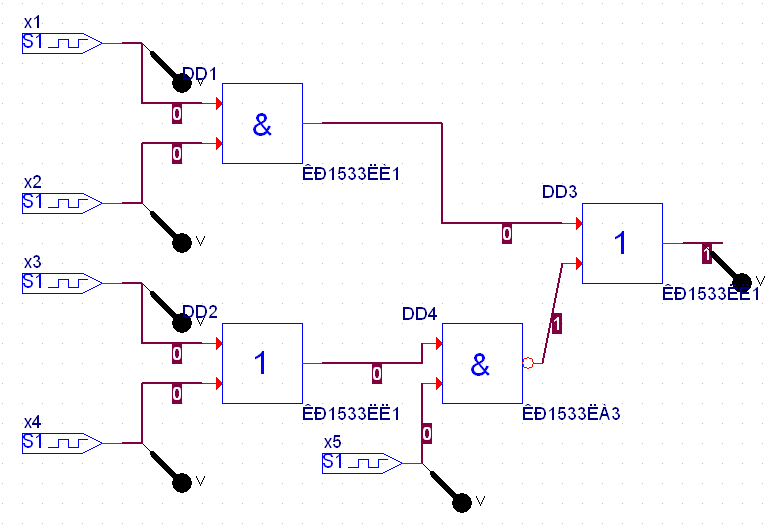

3.4. Получить схему изображенную на рисунке 6;
Рис.6. Электронно-логическая схема
4. Подать на выходы сигналы.
4.1. Щелкнуть два раза левой клавишей мыши на источник питания;

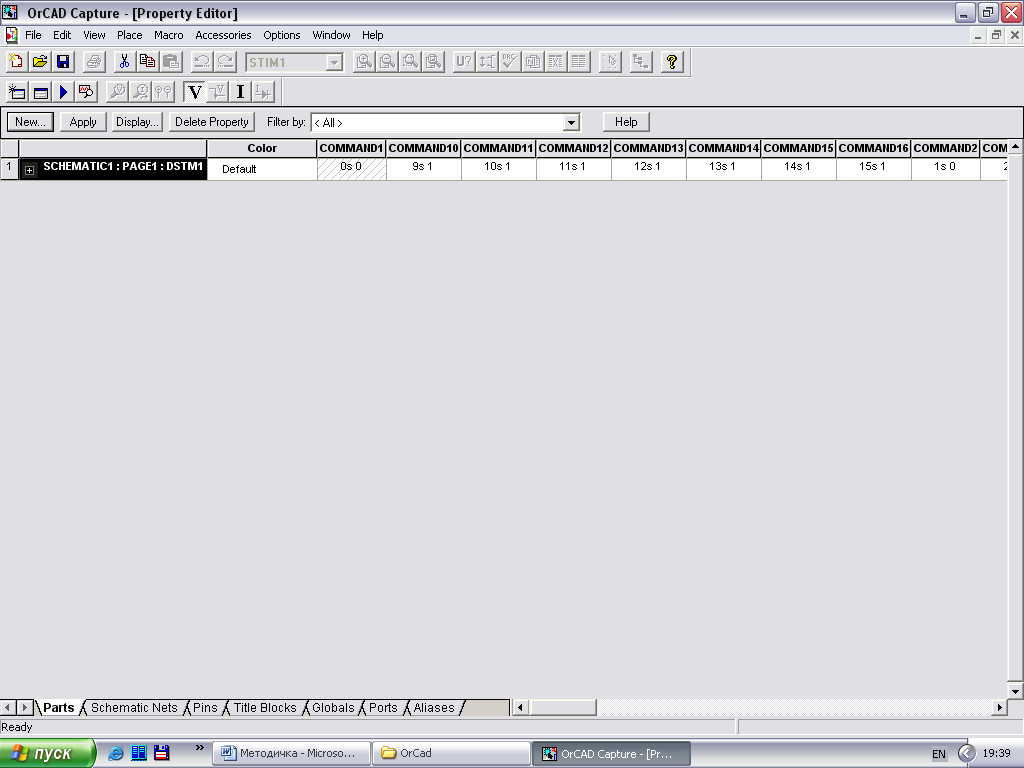

4.2. Подать сигналы в каждый момент времени (рис.7);
Рис.7. Сигналы в каждый момент времени
5. Подключить ко входам и выходам вольтметры, с помощью команды панели управления Voltage/Level Marker;

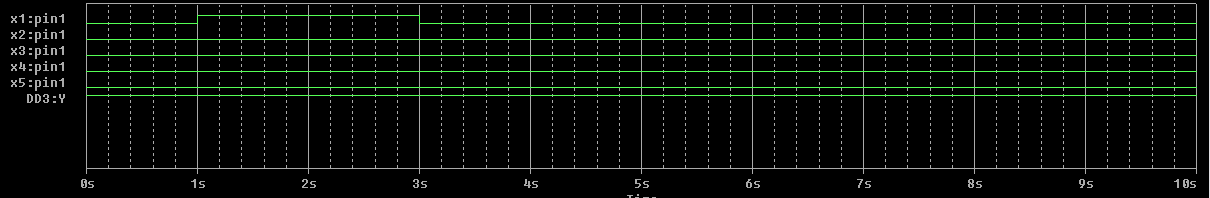

6. Получить временную диаграмму (PSpice>Run) (рис.8)
Рис.8. Временная диаграмма
