1Социально-экономические преобразования,происходящие в настоящее время,оказали существенное влияние на изменение информационного пространства,полиграфический рынок и структуру полиграфической промышленности.
В то время как меньше бывшие советские крупнейшие издательства резко сократили выпуск печатной продукции,появилосьмн-во различных коммерческих негосударственных издательств и рекламно-издательских агенств,которые смогли вписаться в новые,рыночные условия кардинально изменили издательский процесс,систему распространения продукции и заняли лидирующее положение на полиграфическом рынке.
Многие фирмы не нуждаются в большом тираже.Это обусловлено новыми тенденциями, децентрализация выпуска печатной продукции,уменьшениетиражности.
В 1999 годуобъём выпуска печатной продукции РФ составил 42 млрд листов-оттисков,а объём потребляемой-833 тыс.тоннНасчитывается более 5,5 тыс.типографий разного масштаба,из которых 4,4 тыс.-негосударственные.
21.Издательская продукция(книги,журналы,газеты)-совокупность изданий ,выпущенных издат-ом или другой издающей организацией.
2.Этикеточно-упаковочная продукция являющаяся в основном средством упаковки(этикетки,упаковки,обертки).
3.Деловая продукция,служащая как средство организации-бланки отчетности:техническая документация на товары.
4.специальная продукция министерств и ведомств-денежные бумажные знамя,почтовыемарки,бланки документов(требуют защиты от подделки).
5.полиграфическая продукция,используемая в других областях и отраслях хозяйства:обои,оттиски с переводными изображениями и др.
3
1
2
3
4
5
6
9
8
7
CTFilm
CTPlate
или
или
CTPlate
CTPress
Издательский оригинал
Обработка изображения
Изготовление печатных форм
Печатание
Брошюровочно-переплётные процессы и обработка
Готовая продукция
Фотоформа УФ 320-460 мм
РОМ – репродуцируемый оригинал макет
Технические и магнитные носители
CTPlate – поэлементная запись изображения на форму или пластину.
CTconventionPlate – поэлементная запись на пластину – традиционную монометаллическую.
CTPress – передача поэлементной записи изображения с компьютера на печатный цилиндер.
4
Она классифицируется по признакам:
-по материальной конструкции
-по знаковой природе информации
-по периодичности(непериодические издания,выходящиеоднократно;периодичсекие,выходящиечерез определенный промежуток времени;продолжающиеся-выходящие через неопр.промеж.времени по мере накопления материала)
-по целевому назначению и характеруинформации.
5
Основные этапы обработки изданий в издательстве можно представить в виде следующей укрупненной схемы:
сдача рукописи в издательство (редакцию) автором;
рецензирование рукописи специалистами;
редактирование рукописи ведущим редактором;
изготовление изобразительных оригиналов и разработка внешнего оформления изданий в художественной редакции;
изготовление текстовых оригиналов и их вычитка;
техническое редактирование и заполнение технической издательской спецификации полиграфического исполнения печатных изданий (технологической карты);
выбор метода прохождения издания при наборе и верстке;
сдача оригиналов или оригиналов-макетов вместе с технологической картой (спецификацией) в производство.
В процессе технического редактирования выбираются:
формат и вариант оформления будущего издания
шрифты для набора основного, дополнительного и вспомогательного текстов
способ печати и вид печатной формы
бумага и краска
вид переплета или обложки, материалы для них и их оформление
вид изобразительных оригиналов .
В технологической карте указывается вся специфика оформления конкретного издания.
Метод прохождения издания в наборном цехе выбирается совместно с производственным отделом полиграфического предприятия, исходя из вида текстового оригинала и сложности набора.
Существует три основных метода:
Граночный метод, при котором на корректуру в издательство поступают распечатки (оттиски, ксерокопии) первичного набора отдельных частей текста (гранок) до их верстки. В этом случае в издательстве читают две или три корректуры и "в печать" подписывают распечатки сверстанных полос. Этот метод используется при фотонаборе и при изготовлении репродуцируемого оригинала-макета.
Безграночный метод предусматривает обязательную корректуру распечатки сверстанных полос, которые (иногда после сверки) и подписывают "в печать". С переходом от типографского "горячего" набора к другим способам безграночный метод утратил свое доминирующее значение.
Метод издания по оригиналу-макету не предусматривает корректурного обмена между типографией и издательством, так как оригинал-макет (точная копия будущего издания) подписывается одновременно "в набор и печать". Репродуцируемый оригинал-макет (РОМ), изготовленный на современной настольно-издательской системе, не предназначен для набора, а используется для репродукционного фотографирования или сразу для копировальных процессов (после монтажа) с целью изготовления печатных форм. Изготовление РОМ - это компьютерный набор и верстка.
Весь технологический процесс изготовления печатной продукции на полиграфических предприятиях можно представить в виде следующих основных этапов:
Наборные и репродукционные процессы;
Формные процессы;
Печатные процессы;
Брошюровочно-переплетные и отделочные процессы;
Заключительные операции и выпуск издания в свет.
На всех этапах производства изданий осуществляется контроль издательства за качеством набора и верстки (корректура текста), качеством цветоделения изобразительных оригиналов (корректура и подпись в печать пробных цветоделенных и совмещенных оттисков, контроль правильности цветоделения по видеотерминалу или контроль других видов цветопроб - "аналоговой", "контрактной" и т.п.), читка "чистого листа" с печатной машины перед началом печати тиража, утверждение сигнального экземпляра издания по выходе нескольких экземпляров (до 10) после брошюровочно-переплетных и отделочных процессов в макетном отделении типографии в соответствии с выбранными параметрами оформления и материалами, указанными в спецификации (технологической карте).
В издательстве также осуществляется контроль сроков выполнения работ в соответствии с графиком прохождения заказа. Следит за сроками выпускающий издательства, он же снимает все вопросы, возникающие в процессе производства.
6
Единицы измерения применяемые в полиграфии:
Квадраты и пункты
Пунктовая система- типографская система единиц измерения. Система Дидо:1 пункт=1/72 дюйма=0.376, 1 квадрат=48 пунктов. Англо-американская система:1 пункт=1/72 англ дюйма =0.353 мм
Для измерения объёма рукописи используется авторсий лист=40 тысзнаков,для поэтов 700 строк,для художников 3 тыскв см
Учётно издательский лист служит для оценки собестоимости ед. печатной продукции.Бывает физический и условный лист
Физич-лист стандартного формата запечатанный с двух сторон или пол листа, запечатанного с 2х сторон
Условный-стандартный печатный лист,приведённый к формату 60*90
Кпереводной=Sбл/S60*90
Формат до обрезки
60*90/8
60*90-формат бумаги ,8-доля листа
7Классификация основных видов печати.
-Основная классификация по виду печатных форм.
Печатная форм-это плоская цилиндрическая пластина, на которой есть печатающие и непечатающие элементы.
Виды и способы:
1)Высокая печать
А)прямая высокая
Б)высокая офсетная
В)флексография
2) Плоская печать
А)прямая плоская(литография)
Б)офсетная( в увлажнением.без увлажнения)
В) фототиния
3)Глубокая печать
А)Прямая глубокая
Б)глубокая офсетная(тампопечать)
4) Трафаретная печать
5) Бесконтактная
А)струйная
Б) электрография
ПРИМЕНЕНИЕ.
Высокая печать: книги, журналы, каталоги, брошюры(политические, художественные, технические), листовые многокрасочные издания.
Плоская печать: учебники, книги для детей, плакаты, иллюстрированные журналы, открытки.
Глубокая печать:журналы, упаковка, этикетки, обои, марки.
8Специальные виды и способы печати.
1)Трафаретная печать-печать через форму, печать на ткани, переплётных крышках, вывесках, плакаты,различные геометрические плоскости(дородные знаки, реклама)
2)Тампопечать-это глубокая офсетная. Применение в электронной промышленности для маркировки мелкими шрифтами обычных деталей, сувениры.
3)Струйная печать-нет печатной формы. Используется для маркировки на мягких упаковках, плакаты.
4) Электрография-способ получения изображения за счёт изменения электричества. Применение: плакаты, журналы, книги( небольшими тиражами
9 Оригинал для полиграфических изданий - это текстовый или графический материал, прошедший редакционно-издательскую обработку и являющийся основой для создания любого печатного издания средствами полиграфического производства.
Оригиналы для полиграфических изданий можно разделить на три вида:
авторский оригинал
издательский оригинал
оригинал-макет
Авторский оригинал - это текстовый и изобразительный материал, подготовленный автором для передачи в издательство для последующей редакционно-издательской обработки.
Издательский оригинал - текстовый и изобразительный материал, прошедший редакционно-издательскую обработку, подписанный в набор (в печать) ответственными лицами издательства для изготовления печатной формы на полиграфическом предприятии.
Оригинал-макет - это издательский оригинал, каждая страница которого совпадает со страницей будущей книги по числу строк и, в частности, по строкам. Оригинал-макет, так же должен быть подписан в набор и печать и отослан в типографию для набора и печати.
Репродуцируемый оригинал-макет - это оригинал, подготовленный для изготовления фотоформы или печатной формы фотомеханическим способом или сканированием.
10 Конструкция книжно-журнальной продукции - это строение блока, обложки, переплетения блока, способ закрепления блока в переплетную книжку, форма корешка книжного блока + форма уголков книжки.
Конструкция листовой продукции - как правило, представляет собой, запечатанный лист (листовка), так же это могут быть сфальцованные листы, соединённые между собой нитью, скобами или винтовой проволокой (брошюра). Объём брошюры должен быть свыше 4, но не более 48 страниц.
Основные способы скрепления книжно-журнальной продукции:
шитьё проволокой внакидку
шитьё потетрадно нитками
шитьё проволокой втачку
клеевое бесшовное скрепление
клеевое бесшовное скрепление с окантовкой
Функции переплёта
Каждый из элементов издания выполняет вполне определенные функции. Листы блока, а иногда также форзацы и обложка, выполняют основную функцию издания — хранение и передачу содержащейся в нём информации, тетради облегчают технологию сборки конструкции. Все остальные элементы конструкции выполняют защитные и декоративно-оформительские функции, обеспечивая компактность, прочность, и долговечность самой конструкции, облегчают доступ к информации
Срок службыСрок службы книжно-журнальных изданий, их ресурс зависит от условий их эксплуатации, от качества выполнения работ на производстве, от оптимальности принятых решений в процессе проектирования, изготовления и эксплуатации изданий. При этом учитываются показатели назначения и долговечности издания, его объем, формат и тираж. Также немаловажно оснащение полиграфического производства — наличие соответствующего оборудования и его технологические возможности, а также используемые материалы.

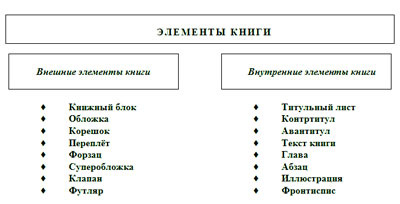

11 Внешние элементы книги
Основу книги составляет книжный блок – скреплённые между собой элементы книги, содержащие все страницы, отпечатанные отдельно, карты, схемы и т.п., предназначенные для соединения с обложкой или переплетной крышкой
Книжный блок закрыт обложкой. Это иллюстрированная, декоративная или шрифтовая крышка, защищающая книжный блок от разрушения или загрязнения. Обложкой может служить лист плотной бумаги, соединённый с книжным блоком.
Край книжного блока, где скреплены все элементы книги – тетради, таблицы, схемы – называется корешок.
Обложка книги не рассчитана на длительное хранение. Поэтому книжный блок вместе с корешком часто укрепляют переплётом. Переплёт – это средство скрепления листов книги, защиты листов от разрушения и загрязнения.
Появление бумаги, развитие книгопечатания, новые книгоиздательские технологии позволили совершенствовать переплётное дело и сделать переплёт произведением искусства, дополняющим содержание книги. При соединении переплёта с книжным блоком обязателен форзац – сложенный пополам лист бумаги или конструкция из двух листов, помещённая между переплётной крышкой и блоком книги. Внутренний лист форзаца приклеивается к крайней тетради книжного блока, а внешний – к внутренней стороне переплётной крышки.
На переплёт и обложку иногда надевают суперобложку, которая представляет собой прямоугольный лист бумаги (или другой материал), и несёт дополнительную информацию (текст, изображение). Узкие концы листа – клапаны – загибают под переплёт.
Некоторые издания (подарочные, по искусству, справочные и др.) помещают в картонную или пластмассовую коробку – футляр. Таким образом, обеспечивается сохранность наиболее ценных книг.
В
нутренние
элементы книги
Внутренние
элементы книги составляют части книжного
блока, раскрывают информацию, имеющуюся
в книге, помогают восприятию содержания
книги.
Книга начинается с титульного
листа.
Титульный лист – это заглавный лист
издания, содержащий основные сведения
о книге.
На титульный лист помещают
название книги, фамилию, имя, отчество
автора (если таковой имеется), сведения,
указывающие на место издания, название
издательства, год выпуска.
Титульный
лист может быть разворотным, занимать
2-ю и 3-ю страницы. Левая часть разворотного
титула называется контртитул (против
заглавия). Контртитул содержит выходные
данные, характерные для многотомного
или серийного издания в целом (генеральный
титульный лист). В переводном издании
контртитул представляет собой титульный
лист на языке оригинала. В подарочных
изданиях контртитул
– это так называемый «зеркальный титул»
(повторение титульного листа).
Первая
страница книжного блока носит название
авантитул
(перед надписью, заглавием). Это один из
титульных элементов декоративного
назначения. Авантитул содержит некоторую
часть выходных данных: издательскую
марку (или наименование издательства),
марку серии, эпиграф, посвящение,
лозунг.
Основное содержание издания
– текст.
Текст – часть литературного произведения,
которая выражается в виде связанных
лексически, грамматически, стилистически,
логических фраз, передающих егосодержание.
12
Типы и конструкция обложек и крышек.
ГОСТ 22240—76 предусматривает четыре типа обложек и пять типов переплетных крышек. Они классифицированы по конструкции (а обложки и по способу скрепления с книжным блоком), форме корешка, наличию кантов и виду углов, причем каждому типу присвоены номер и название (рис. 16.1 и 16.2):
тип 1 — обложка для крытъя внакидку;
тип 2 — обложка для обыкновенногокрытья;
тип 3 — обложка для крытьявроспуск;
тип 4 — обложка составная с окантовкой корешка;
тип 5 — переплетная крышка составная;
тип 6 — переплетная крышка из одной детали;
тип 7 — переплетная крышка цельнокрытая;
тип 8 — переплетная крышка с накладными сторонками и накладным корешком;
тип 9 — переплетная крышка с накладными сторонками и окантованным корешком.
В ГОСТ не были внесены пластмассовые переплетные крышки со сварным соединением деталей и другие типы редко используемых обложек и переплетных крышек, выполняемых по особым художественно-техническим требованиям. Кроме этого в этот ГОСТ от 1976 года не вошли новые виды переплетов, появившиеся после его принятия. Мы, насколько сможем, постараемся восполнить этот пробел.
По конструкции обложки бывают из одной детали (типы I, 2, 3) и составные (тип 4). Обложки типа 1 предназначены для издании, комплектуемых вкладкой, скрепляются с блоком (толщиной до 5 мм) проволокой при шитье внакидку. Обложки типа 2 и 3 (с двойной или четверной биговкой) применяются при скреплении блока потетрадно нитками или КБС. Сторонки обложки типа 4 могут комплектоваться вместе с тетрадями блока или приклеиваться к крайним тетрадям аналогично форзацам. Широкого распространения обложки типа 4 не получили, так как при лакировки или ламинировании обложек, их приклейка к окантовке бывает ненадежной. (рис. 16.1.)
Другие новые виды обложек были приведены в предыдущей главе, где мы рассматривали классификацию и конструкцию брошюр.
Переплетные крышки бывают из одной детали (тип 6), а также цельнокрытые (тип 7) и составные (типы 5, 8, 9), состоящие соответственно из четырех и шести деталей, скрепленных клеем: двух картонных сторонок, отстава и покровного материала, который у составных крышек разделен на три самостоятельные детали — корешок и две покровные сторонки. В составных крышках типа 5 покровные сторонки оклеивают картонные сторонки с загибкой клапанов по верхним, передним и нижним краям и поверх корешка, а у крышек типа 8 и 9 — со всех четырех сторон, причем поверх корешка наклеиваются оклеенные картонные сторонки. (рис. 16.1.)
По форме корешка переплетные крышки бывают с прямым и кругленым (цилиндрической формы) корешком.
По наличию и отсутствию кантов обложки и крышки бывают без кантов и с кантами. В готовом издании размеры сторонок обложек и переплетных крышек без кантов соответствуют формату издания, а размер обложек и переплетных крышек с кантами больше размеров обрезанного блока на величину верхних, передних и нижних кантов.
По виду углов переплетные крышки бывают с прямыми, круглеными (имеющими небольшой радиус закругления) и прямыми оклеенными углами. По типу внешнего оформления изданий обложки и переплетные крышки бывают с печатью по наружному материалу, с отделкой (тиснением) и с комбинированным оформлением, что предопределяет особые требования к покровным материалам и выбор типа машин.
13Гарнитура шрифта – это полиграфический термин, объединяющий набор шрифтов, которые отличаются по размеру, начертанию, наличию или отсутствию засечек на концах линий, по соотношению размера высоты прописных и строчных знаков, величине верхних и нижних выносных элементов, плотности, но близких по характеру и отличительным знакам рисунка.
Киль шрифта-одна из основных характеристик шрифта, определяющая его размер.
Классификация шрифтов по размеру
1)текстовый шрифт (6-12 пунктов)
2)выделенные шрифты (6-12 пунктов
3)Титульный или Заголовочный(16-42)
4) Афишно-плакатный шрифт (более 42)
Классификация шрифтов по начертанию очка
1) По положению очка
-прямое
-наклонное
-курсивное
2)по плоскости очка (соотнош. Ширины и высоты)
-нормальное
-узкое
-широкое
3)по насыщенности очка
-светлое
-полужирное
-жирное.
Классификация шрифтов по характеру гарнитуры
1)контрастность
2)Наличие и формы засечек
Шрифт-1)придаточная форма знаков определённой системы письма.2)комплект литер.,Воспроизводящий какой-либо алфавит, а также цифры и знаки.
14Компьютерная издательская система-комплекс, состоящий из персональных компьютеров, сканирующих, выводных и фотовыводных устройств, программного и сетевого обеспечения, используемый для набора и редактирования текста , создания и обработки изображений, вёрстки и изготовления оригинала, фотоформ, цветопроб, т.е. для подготовки издания к печати на уровне допечатных процессов.
15
Верстка - одна из основных операций изготовления форм и фотоформ. Эта операция включает в себя формирование книжных, журнальных или газетных полос определенного формата. В процессе верстки полосы издания приобретают завершенный вид. От того, как размещены текст, таблицы, формулы, иллюстрационный материал, заголовки, зависит качество оформления издания.
В зависимости от вида печатного издания различают верстку книжную, журнальную, газетную, акцидентную. Верстка каждого вида издания имеет свои особенности и выполняется в соответствии с правилами.
Характер верстки книжно-журнальных изданий зависит от группы сложности.
Существует четыре группы сложности верстки:
Верстка простого (сплошного) текста;
Верстка текста с нешрифтовыми выделениями, таблицами, формулами;
Верстка текста с выделениями, таблицами, формулами, иллюстрациями с подписью, многоколонная верстка;
Сложная верстка (дополнительно к третьей группе - композиционные выделения)
Правила книжной верстки сплошного, усложненного текста и текста с иллюстрациями
Основные правила книжной верстки следующие:
Полные полосы конкретного издания должны быть одинаковы по высоте, т.е. содержать одинаковое число строк основного набора. При заверстке иллюстраций или дополнительного текста (таблицы, формулы и т.д.) рассчитывается сколько полных строк нужно изъять, чтобы заверстать указанные части полос. Допустимые отклонения по высоте полосы не должны превышать 0,5 мм.
Верстка должна быть приводной, т.е. строки набора, расположенные на нечетной полосе, должны совпадать "на просвет" со строками на четной. Это может быть выполнено при строгом приведении текста, формул, таблиц, набранных другим кеглем, и размера иллюстраций вместе с подписью и отбивками от текста к размеру, кратному кеглю шрифта основного текста.
При верстке должна быть выдержана прямоугольность полос, для этого нужно, чтобы полоса не начиналась неполной концевой строкой абзаца и не заканчивалась начальной абзацной строкой, т.е. не должно быть "висячих" строк. Нечетную полосу нельзя заканчивать переносом.
Верстка должна быть единообразной, т.е. однотипные элементы полосы(заголовки, примечания, сноски, колонцифры, таблицы, формулы, иллюстрации т.п.) должны быть одинаково заверстаны и иметь однотипную отбивку по всему изданию. Отклонения в размерах отбивок, в зависимости от кегля основного набора, не должны превышать 4-6 п.
Спуск в начальных полосах во всем издании должен быть одинаковым. Чаще всего спуск (отступ от начала полосы) выбирается равным 1/4 части наборной полосы, реже - 1/3 части, иногда, в нестандартных изданиях, и больше. Допустимые отклонения размера спуска - одна, две строки основного набора с учетом приводности.
Верстка текстовых полос сплошного текста не представляет особой сложности. В настоящее время при фотонаборе и с использованием ПК настольных издательских систем она выполняется автоматически и только в сложных случаях - в диалоговом режиме.
Начальные полосы по оформлению могут быть трех видов:
со спуском
без спуска, но с инициалом
со шмуцтитулом в виде "шапки"
Вариант оформления начальных полос выбирается художником издательства в зависимости от вида издания.
Инициал представляет собой прописную (заглавную) букву большого кегля, которая заменяет первую букву текста строки. Инициал может бытьшрифтовым или рисованным. Иногда предусматривается печать инициала другой краской.
При верстке спусковых полос с внутренним титулом в виде "шапки" он устанавливается в счет спуска.
При заверстке концевых полос выдерживаются следующие правила:
если текста мало, его нужно или вместить в предыдущую полосу (вгонка) или увеличить так, чтобы текстом было занято не менее 1/4 высоты полосы (выгонка). Вгонке и выгонке часто подвергается текст не одного, а нескольких абзацев в процессе верстки и переверстки.
Если текста на концевой полосе много, то полоса не должна быть короче полной меньше чем на четыре строки.
На концевых полосах иногда устанавливаются концовки, которые отбиваются от текста одинаково для данного издания в пределах от 3/4 кв. до 2 кв.
Все рассмотренные основные правила верстки действительны и для усложненного и сложного текста. Далее будут рассмотрены только специфические особенности заверстки стихотворений, выводов и таблиц, формул и иллюстраций.
Особенности газетной верстки
Композиция газетной полосы.
Отдельные части газетной полосы имеют характерные названия, связанные с расположением статей или иллюстраций в газете.
Каждая газета начинается с заголовочной части. Основные ее элементы:
Название газеты
Название организации, выпускающей газету, помещаемое под названием газеты
Календарные сведения и номер выпуска
Название газеты постоянно и располагается в верхнем левом углу первой полосы или в верхней строке первой полосы.
Название отделено от текста чаще всего жирной линейкой. Текст названия может быть:
наборным
рисованным
Календарные сведения и номер выпуска размещают под названием газеты или в рамке справа.
Передовую статью помещают в левой верхней части первой полосы. Ее набирают на наибольший формат и заверстывают на одну или несколько колонок. Передовую статью отбивают линейкой от другого материала или заключают в рамку.
Официальные материалы следуют за передовой статьей.
Подборка - материал однородный по теме; размещают на нескольких колонках и объединяют одним общим заголовком - "шапкой". Подборки могут быть:
тематическими
разнотемными
В подборку чаще всего объединяют небольшие статьи информационного характера (заметки, интервью, репортажи). Подборку заверстывают вверху или внизу полосы и четко отделяют от другого материала. Несколько подборок заключают в рамку. Если в подборке много материала, ее заверстывают на развороте под общей шапкой.
Окно - статья (рисунок), заверстанная в верхнем правом углу полосы. Окно отбивается от текста жирными линейками.
Фонарь - статья (рисунок), заверстанная в центре или внизу полосы на две-три колонки. Высота такой колонки должна быть больше ее ширины статью отделяют от другого материала жирными или фигурными линейками.
Подвал - статья, размещенная в нескольких или во всех колонках внизу полосы. Подвал отделяется от предыдущего текста линейкой; заголовок подвала располагают над первыми двумя-тремя колонками. Высота подвала должна быть не больше 1/3 и не меньше 1/4 высоты полосы.
Стояк - статья, заверстанная на две-три колонки по всей высоте полосы.
Уголок - статья или иллюстрация, заверстанные в одном из углов полосы, за исключением правого верхнего. Уголок отделяют от другого материала линейками.
Чердак - крупный материал, подобный подвалу, но размещенный вверху полосы и заверстанный на всю ширину или на несколько колонок. Его отбивают от последующего текста жирными линейками или заключают в рамку
Подверстка - материал, которым заполняют пустое место под статьей, тематически с ней не связанный.
Объявления заверстывают в зависимости от вида газеты.
Колонтитулы располагают либо сверху на весь формат полосы либо внизу заверсткой в углу на формат одной колонки. Колонтитул содержит название газеты, ее номер, дату и колонцифру.
Газеты чисто рекламного характера композиционно могут иметь другое оформление.
16
ОПТИЧЕСКАЯ ПЛОТНОСТЬ (D) - десятичный логарифм непрозрачности или взятый с обратным знаком логарифм коэффициента пропускания: D = lg O = lg 1/T = -lg T
Оптическая плотность характеризует степень почернения проявленного фотографического слоя и в первом приближении пропорциональна количеству серебра, выделившегося при проявлении на единице площади слоя. Приборы, служащие для измерения оптической плотности, называются денситометрами.
Величина оптической плотности фотографического слоя зависит от способа измерения и оказывается большей при измерениях в пучке направленного света и меньшей в диффузном свете; поэтому различают: 1) оптическую плотность регулярную DII, определяемую той частью прошедшего через слой пучка света, которая прошла, не изменив своего направления; 2) диффузную оптическую плотность D≠ которая определяется при освещении только диффузно-рассеянным светом, и 3) общую, или интегральную, оптическую плотность Ds , которая получается, если учитывать весь свет, прошедший через слой.
Отношение регулярной оптической плотности данного слоя к его диффузной плотности называется коэффициентом Калье: Q = DII/D≠.
Кроме того, различают эффективную оптическую плотность, под которой понимается плотность в условиях использования данного слоя, например эффективная плотность при контактной печати, эффективная плотность при проекционной печати и т. д. Соотношение оптической плотности D и коэффициента пропускания Т для различных значений D приведено в табл.
|
||
Фотография - наука, изучающая различные способы получения долго сохраняющихся изображений предметов окружающего нас мира путем воздействия света на специальные светочувствительные слои с последующей их химико-фотографической обработкой. В переводе с греческого языка слово фотография означает светопись (фото - свет, графо - пишу). Первоначально фотография в России называлась светописью и применялась только для портретной и пейзажной съемки. Попытки использовать фотографию как метод научного исследования длительное время не имели успеха из-за низкого уровня фотографической техники. На современном этапе развития фотография из технического способа фиксации объектов съемки на светочувствительных слоях превратилась в способ создания подлинных произведений искусства и получила широкое применение как способ научного исследования во всех отраслях науки и техники. Сейчас нет таких областей человеческой деятельности, где бы не применялась или не могла быть успешно применена фотография. На ее базе получила свое развитие иллюстрационная полиграфия. В ней основным процессом изготовления печатных форм для печати иллюстраций в книгах, журналах и газетах является репродукционная фотография. Кинематография - обширная область науки, техники и киноискусства. Она обязана своим возникновением фотографии. Существуют такие виды фотографии, как аэрофотография (фотографирование участков поверхностей земли с больших высот); астрофотография (фотографирование астрономических объектов); космическая, судебная; медицинская, микро- и макрофотографии и др. В некоторых областях науки фотография является единственным средством исследования. К ним относится фотографическая регистрация мгновенных явлений, фиксация сложнейших физических и химических процессов. Благодаря фотографической технике человечеству удалось увидеть обратную сторону Луны, получить фотографию Земли из космоса и фотографию Марса, находящегося на расстоянии 130 млн, км от Земли.Наряду с совершенствованием фотографического способа получения изображения быстрыми темпами развиваются оптико-механическая и химико-фотографическая отрасли промышленности.Развитие фотоаппаратостроения идет по пути автоматизации съемочного процесса и улучшения фотографических параметров объективов. Современные светочувствительные фотоматериалы обладают высокой общей , светочувствительностью, широкой зоной спектральной чувствительности, большей фотографической широтой, что позволяет вести фотографическую съемку в самых неблагоприятных условиях. Быстро развивается в настоящее время цветная фотография. Качество цветофотографических фотоматериалов позволяет получать фотографические изображения многоцветных объектов в натуральных цветах.Совершенствование способов химической обработки черно-белых и цветных фотоматериалов идет по пути ускорения процессов обработки и улучшения качества фотографического изображения.Фотографический метод имеет ряд особенностей. Аккумулирующая способность фотоматериалов, т. е. способность накапливать действие лучистой энергии. При действии света в светочувствительном слое фотоматериала происходит фотохимическая реакция. Когда доступ света на фотослой прекращается, то результат его действия сохраняется в виде так называемого скрытого (невидимого глазом) изображения. Спектральная универсальность фотографических слоев. Различные приемники лучистой энергии по-разному реагируют на действие излучений с различной длиной волны. Глаз человека воспринимает излучения с длиной волны от 400 до 760 нм, он является спектрально-избирательным приемником лучистой энергии. Различные фотоэлементы чувствуют также ограниченную часть спектра. Фотографический же слой обладает спектральной универсальностью, т. е. воспринимает не только все видимые лучи, а и инфракрасные, ультрафиолетовые и рентгеновские. Поэтому на фотографическом материале можно зафиксировать явления, которые невидимы для человеческого глаза. Возможность получения геометрически точного изображения снимаемого предмета. Это обстоятельство позволяет применять фотографию в измерительной технике. Документальность фотографического процесса, так как результат действия света сохраняется. 17 |
Монтаж фотоформ - размещение текстовых и иллюстрационных диапозитивов или негативов на прозрачной монтажной основе в соответствии с макетом издания, схемой, оригиналом, стандартом и пр. Обычно монтаж фотоформ проводят на монтажном столе, как правило, с использованием монтажной измерительной сетки, изготовленной на прозрачной основе, и линейки со штифтами для системы штифтовой приводки.
Электронный спуск полос
размещение полос издания на площади печатного листа с использованием компьютерной технологии таким образом, чтобы при фальцовке (или других видах послепечатной обработки) полосы в издании располагались необходимым образом.
18(1)
Планшетные сканеры
В отличие от барабанных сканеров, документы для планшетных сканеров необходимо расположить на горизонтальном окне. Таким образом, они не обязательно должны быть тонкими и гибкими. Некоторые сканеры даже позволят Вам сканировать документы практически любой толщины, а обладая большой глубиной резкости (до нескольких см) можно сканировать объемные предметы. Как с барабанным сканером, в планшетном сканере световые сигналы сначала также преобразуются в электрические сигналы и затем в цифровые сигналы. Внутренне, однако, технология планшетного сканера - весьма отличается. Галогенная лампа действует как источник освещения. Лампа передвигается в пошаговом режиме вдоль оригинала.отраженный или проходящий свет через систему зеркал принимается тысячами чрезвычайно маленькими фотодиодами, собранными в матрицу. Прочитанные строки , аппаратура переводит в цифровые данные.
Барабанные сканеры
Барабанные сканеры обеспечивают очень высокое качество сканирования. Изобразительный материал (слайды, негативы, фотографии и т.д.) закрепляется на стеклянной сферической поверхности, барабан разгоняется, и при достижении постоянной скорости включается светочувствительный элемент, производящий считывание информации. Таким образом, в отличие от планшетных устройств, не происходит скачкообразного движения между изобразительным материалом и «электронным глазом» сканера. (В качестве считывающего устройства используются не только приборы с зарядовой связью — ПЗС, в отличие от планшетных сканеров, но гораздо более чувствительные фотоумножители). Электронная информация записывается строка за строкой при каждом новом обороте барабана.
Подобные устройства, как правило, снабжаются сложными компьютерными программами, требующими высокой квалификации персонала.
Разрешающая способность таких устройств может достигать 12000 dpi; динамический диапазон — более 4,0D; глубина цвета — до 48 бит.
Использование барабанных сканеров оправдано для изготовления продукции высокого полиграфического качества.
Практическое сравнение с Барабанным сканером.
планшетные сканеры - не столь эффективны как барабанные сканеры;
оптическая разрешающая способность определена числом элементов и может быть увеличена только уменьшением изображения или пересчетом программой обработки (что не допустимо);
чувствительность к помехам - появляются посторонние шумы в изображении, и низкая резкость скана - это связано с большим количеством (до четырех раз) преломления сигнала зеркалами по пути от оригинала к матрице;
Построчная загрузка изображения, естественно, приводит к большим ошибкам , чем точечная у барабанного сканера;
Низкая оптическая плотность;
Низкая стоимость и доступность , кажущаяся простота управления относятся к достоинствам планшетных сканеров.
Несмотря на все эти недостатки, высокопроизводительный планшетный сканер может использоваться для сканирования нормальных оригиналов, при невысоких требованиях к качеству изображений например для массовой полиграфии, дешевых цветных журналов и т.д.
19
В методе растрирования RT Screening компании HeidelbergPrepress используется именно соотношение ¼. Соотношение 1/4 используется в стандартном PostScriptScreening. При этом соотношение 1/3 представляется более предпочтительным в связи с меньшей вероятностью муара, так как уменьшение стандартного угла 15 градусов даже на 1 градус (при соотношении 1/4) резко увеличивает вероятность муара в телесных и зеленых тонах. > Отметим, что при соотношении 1/3 растровая структура имеет период повторения составляющий 3x3 растровые точки (при соотношении 1/4 соответственно 4x4).
|
|
В связи с жесткой привязкой рациональных методов растрирования к матрице пикселей фотонаборного автомата при рациональном растрировании каждой растровой ячейке (или группе ячеек) может быть присвоен адрес только на пересечении линии определяющей угол растра и физического пикселя фотонаборного автомата. Но расстояния между такими точками пересечений различны при различных углах. Таким образом оказываются допустимыми только некоторые комбинации разрешений и линиатур, которые как правило описываются в PPD файле, поставляемом вместе с растровым процессором и которыми пренебрегать не стоит. Это связано с требованием точного расчета не только угла, но и линиатуры растра. Для рационального растрирования характерен следующий пример точности расчета углов и линиатур:
Yellow 0 50.0Lpi
Cyan 18.4 52.7Lpi
Black 45.0 47.1Lpi
Magenta 71.6 52.7Lpi
|
|
Yellow 0 58.8Lpi
Cyan 15.0013 58.9Lpi
Black 45.0 58.9Lpi
Magenta 74.9987 58.9Lpi
Большинство растровых процессоров, представленных сегодня на рынке, используют метод суперячейки. При этом точность расчета в растровых процессорах различных производителей может сильно отличаться в зависимости от размера используемой суперячейки. В программных растровых процессорах некоторых производителей есть возможность устанавливать требуемую точность расчета растра. Однако в большинстве случаев при попытке установить точность выше некоторого порога, процессор либо выдает сообщение о невозможности достижения указанной точности, либо скорость растрирования падает ниже приемлемого уровня.
DeltaIrrationalScreening - иррациональное растрирование обеспечивает абсолютно точный расчет растра
|
|
Горизонтальное сечение этой 3 мерной фигуры в зависимости от высоты сечения дает нам растровую точку с различным процентным содержанием. При своей работе растровый процессор сначала поворачивает систему координат изображения (вместе с заполняющими ее матрицами) относительно системы координат фотонаборного автомата на нужный угол (теоретически любой) а затем построчно сканирует матрицы. Для каждой матрицы производится сравнение необходимого процента растровой точки, взятого из документа, и величины хранящейся в данной ячейке матрицы. По результатам сравнения принимается решение о необходимости пятна лазера в данной точке. Другими словами, для каждой матрицы производится ее сечение на уровне, соответствующем необходимому проценту растровой точки.
|
|
Дополнительное улучшение качества без потери скорости работы при иррациональном растрировании в DeltaTechnology IS достигается удвоением разрешения фотонаборного автомата в направлении быстрой развертки. При этом существенно улучшается форма точки (рис.6), а так же удваивается количество градаций серого, которые можно достичь при заданном разрешении.
Иррациональное растрирование в связи с большим объемом вычислений до недавнего времени было возможно только в аппаратных растрирующих процессорах. Однако вычислительная мощность современных компьютеров позволила компании HeidelbergPrepress разработать программное иррациональное растрирование Soft IS, которое предлагается в составе растрирующего процессора MetaDimension.
DeltaDiamondScreening - стохастическое или частотно модулированное растрирование родилось как средство решения проблем, связанных с низкой точностью рационального растрирования. При стохастическом растрировании растр формируется небольшими (от 15 мкм) точками постоянного размера, расположенными случайным образом. При этом количество этих точек на единицу площади зависит от уровня серого, который нужно передать. Преимуществами стохастики являются полное отсутствие муара даже при многокрасочной печати, отсутствие растровой структуры и хорошая передача мелких деталей изображения. Недостатками стохастики являются повышенный шум в низкоконтрастных областях изображений, возможность образования "червяков" из запсевдослучайности генерации точек и относительная сложность в печати, что в основном и сдерживает распространение этого метода растрирования.
DeltaMegaDot - новый, весьма перспективный метод растрирования основанный на комбинации обычного и линейчатого растра. Его особенностями является отсутствие растровой структуры изображения, хорошая проработка мелких деталей, отсутствие проблем при печати, низкая требовательность к печатному оборудованию. По мнению разработчиков и специалистов MegaDot - практически идеальный метод растрирования для офсетной печати. Он может быть использован как при печати газет, где видимость растровой структуры доставляет много хлопот, так и для высококачественной печати, где его свойства сопоставимы со стохастическим растрированием по качеству передачи деталей. При этом равное визуальное качество оттиска получается при меньшей линиатуре. Соответственно высокое качество может быть достигнуто при более высокой скорости как экспонирования, так и печати.
Традиционный растр
Основная часть флексографских производств продолжает работать с традиционным (классическим), но постоянно совершенствуемым амплитудно-модулированным растром (AM). В его основе — равноудалённые растровые точки разного размера: в высоких светах мельче, в тенях крупнее. Располагаются они в узлах стандартной сетки, количество ячеек которой (разрешение), как и размер отдельных элементов, варьируется. Линиатура растра измеряется в линиях точек на дюйм (linesofdotsperinch, lpi) и прямо пропорциональна детализации. У каждого цвета определённый угол поворота растра, предотвращающий нежелательные визуальные эффекты вроде муара, что ограничивает цветность отдельных зон оттиска.
Преимущество традиционных растров — мягкие средние тона, хотя в тенях не исключено заливание, а в высоких светах — резкий скачок оптической плотности (бледные, детализированные светлые участки воспроизвести проблематично).
Стохастика
15 лет назад появилась альтернатива классическому растрированию— стохастический, или частотно-модулированный растр (FM) с псевдослучайно расположенными точками постоянного размера. На тёмных участках они тесно группируются, на светлых расставлены дальше друг от друга. Их распределение контролирует алгоритм, причём генерируемые ранними версиями FM-растров группы точек отличались повышеннымрастискиванием и зернистостью на плашках. Последующие алгоритмы располагают растровые элементы более упорядоченно, подавляя шумы и забивание. Главное преимущество стохастики — отсутствие углов поворота растра в отличие от традиционных технологий, что исключает муар и уменьшает проблемы при неточностях цветовой приводки.
В глубоких тенях качественнее прорабатываются детали, улучшается воспроизведение светов. Однако для стохастического растра характерна зернистость, особенно в высоких светах и плавных полутонах (кусок сыра, глазурь на пирожном, белая рубашка). Исключение — растры, которые формируют не воспроизводимые во флексографии точки менее 20 мкм.
Мелкие точки подразумевают пропорциональный рост растискивания, их сложнее воспроизводить и надёжно фиксировать на флексографской печатной форме. Но благодаря современным цифровым технологиям работать с FM-растрами проще, чем во времена традиционных плёночных процессов.
Гибридные растры
Объединяют на печатной форме амплитудно- и частотно-модулированные растры, сочетая их преимущества (в частности, исчезают присущие традиционному флексографскому растру резкие разрывы в высоких светах).
Хотя в основе перекрёстно-модулируемой гибридной технологии AgfaSublima XM — традиционная сетка с розеточной структурой, нежелательные участки классического растра в высоких светах и глубоких тенях плавно заменяются стохастикой. Слишком маленькие растровые элементы вместо дальнейшего уменьшения фиксируются, и участок растрируется по частотно-модулированному алгоритму (в точке перехода размер AM- и FM-элементов одинаков). Полученные псевдохаотичные точки в высоких светах фактически расположены под заданными углами поворота растра.
По заявлению Agfa, это позволяет печатать более высокиелиниатуры, не переходя на высоколиниатурныеанилоксы. При внедрении технологии определяется минимально допустимая величина печатных элементов, диаметр которых должен быть больше ячеек анилоксового вала, дабы избежать «проваливания» в них.
Суть гибридной технологии Maxtone от Creo (теперь часть Kodak) — замена, как и в Sublima, традиционных растровых элементов стохастическими в тенях и высоких светах с сохранением классической сетки. Заявленные преимущества — плавное воспроизведение градиентных заливок без заметных разрывов. Creo также предлагает технологию HyperFlex для воспроизведения мелких изолированных точек на самых светлых участках гибридного растра. Вокруг растровых точек формируются световые УФ-фильтры: благодаря ограничению ими экспозиционного излучения, глубина рельефа вокруг точек уменьшается, благодаря расширению плеча они укрепляются.
В гибридной технологии растрирования SambaFlex от Esko-Graphics традиционный растр присутствует в средних тонах, в высоких светах и тенях заменяясь стохастикой. Для формирования более плавных переходов и борьбы с артефактами можно задать точку перехода, когда из оригинальной сетки удаляются стохастические элементы. Растры EskoMicroLight обеспечивают дополнительную поддержку изолированным точкам в высоких светах, тогда как альтернативная технология Groovy применяется исключительно к теням изображения. Тон разбивается несколькими бороздками (как на протекторе шины), улучшающими оптическую плотность краски и контраст оттиска. В отличие от упорядоченного микрорельефа, бороздки не забиваются краской — печатная форма легче чистится.
Растры Classic и QuantumHybrid от ArtworkSystems применяются к отдельным объектам (с помощью функций программных пакетов ArtPro или PowerLayout). Недавно появившийся гибридный растр второго поколения Quantum компенсирует характерную для стохастики зернистость за счёт исключительно классических растровых точек. По достижении минимально воспроизводимой на печатной форме точки растровые элементы не уменьшаются, а лишь выборочно удаляются для осветления тона. Форма т. н. точки Quanta свободно задаётся через NexusRIP.
Микрорельеф
Улучшает краскоперенос, воспроизведение плашек и теней изображения. Алгоритм растрирования PlateCellPatterning от ArtworkSystems «накладывает» на векторные и плашечные участки печатной формы специальную ячеистую структуру: для определения её оптимальных параметров (в т. ч. углов поворота растра и линиатур) заказчику предлагаются тестовые формы. При корректном внедрении технология улучшает оптическую плотность плашек, оптимизируя краскоперенос формы и нанесение красочной плёнки. В тенях применяется алгоритм CellCenter: пробельная ячейка добавляется в центр растровой точки. По заявлению разработчиков, помимо улучшения оптической плотности цвета и оптимизации краскопереноса, сокращается проявление вокруг изображений характерных для флексографии ореолов.
Алгоритм растрирования DigiCap от Creo также формирует на поверхности печатной формы зернистый микрорельеф, улучшающий оптическую плотность и распределение краски, подавляющий ореолы. Эффективность методики зависит от типа пластин: при исходно зернистой поверхности она ниже.
20
Регулярные растровые структуры В регулярных растровых структурах центры микроштрихов расположены на одинаковых растояниях, но имеют разную площадь и, как правило, разную геометрическую форму на разных градационных уровнях (в светах, полутонах и в тенях) изображения. Оценивают регулярные растровые структуры по двум параметрам: 1) по частоте; и 2) по форме растровых элементов (микроштрихов). Частоту в полиграфии измеряют в линии/см (линии/дюйм), хотя микроштрихи могут иметь и точечную форму (многоугольные геометрические фигуры). Форма растровых элементов может быть: прямая и волнистые линии, концентрические окружности, круги, эллипсы (отпочти круглых до сильно вытянуты), квадраты, прямоугольники, ромбы, кресты, а также иметь подушкообразную, бочкообразную или неправильную геометрическую форму. Среди этого многообразия форм растровых элементов как оптимальная была оценена форма эллипса из-за плавного градационного перехода на уровне их стыковки на фотоформе и оттиске. Градационный скачок на оттиске наблюдается при стыковке элементов из-за растискивания. Нерегулярные растровые структуры Традиционные нерегулярные растровые структуры состоят из отдельных микроштрихов, имеющие различную форму, площадь и хаотически расположены на поверхности печатной формы (оттиска) полутоновых изображений. В некоторых структурах микроштрихи имеют сильно вытянутую форму в виде морщин корки апельсина. Например, в корешковом растре (на растре Меццо-тинто). Подобные структуры возникают и на поверхности печатной формы для способа фототипии из-за различной степени набухания и задубливания светочувствительного слоя из альбумина после копирования полутоновой фотоформы. Традиционные нерегулярные структуры характеризуются не частотой, а интервалом частот. Интервал зависит, как от величины минимального растрового элемента, так и от способности структуры объединять отдельные элементы в агрегаты с большими площадями. Образование агрегатов (слияние отдельных элементов структуры) приводит к снижению частоты. И чем быстрее структура меняет свою частоту, тем точнее она воспроизводит изображение на оттиске, и особенно, его контуры и мелкие элементы. Очень высокая чувствительность структуры к изменению градации изображении может привести к появлению на оттиске ложных контуров, что отрицательно сказывается на качестве изображения.
Стохастическое растрирование
Рассмотрев регулярные растры и отдав должное их месту в истории развития полиграфии, мы можем перейти к принципиально иным видам растров, получившим название стохастических, или случайных. Еще одно их название — частотно-модулированные растры (frequencymodulated, FM) в противоположность традиционным амплитудно-модулированным (amplitudemodulated, AM) растрам. В борьбе за повышение качества полиграфической продукции FM-растрам принадлежит особое место. Полутоновой точке оригинала в стохастике ставится в соответствие «облако» одинаковых по размеру точек, количество которых определяется уровнем яркости точки на оригинале, а взаимное расположение точек квазислучайно. Чем темнее точка на оригинале, тем больше будет число точек в «облаке».
Стохастическое растрирование, особо ценимое за близкое к фотографическому качество, завоёвывает в полиграфии всё большую популярность — и находит поддержку в индустрии красок.
Стохастическое растрирование известно уже более десятка лет, но широко распространилось сравнительно недавно. Специальная технология растрирования в стохастике даёт изображения, больше похожие на фотографии, чем на печатный оттиск. В традиционной печати изображение формируется из разноразмерных точек. В стохастическом растрировании они намного меньше, их количество значительно больше, а размер одинаков.
Стохастическое растрирование ещё называют частотно-модулированным (FM) в отличие от традиционного амплитудно-модулированного растра (AM).
«Мы видим, что большинство крупных современных типографий, ориентирующихся на высокое качество, быстро перенимает эту технологию, — высказался Джозеф Кичон, младший вице-президент по продуктам и производственным технологиям INX InternationalInkCompany. — Они продолжают работать с AM-растрированием, но практически все применяют или планируют стохастику».
«Пока рост стохастического растрирования ограничивался вычислительными мощностями, затратами и объёмами хранения, — пояснил Кичон. — Думаю, что «проблема 2000», с которой мы столкнулись на рубеже веков, вынудила многих незапланированно обновить или заменить парк компьютерных систем, что привело к снижению стоимости вычислительных мощностей. И это открыло дорогу стохастическому растрированию. Мы видим, как крупные заказы переходят от одной типографии к другой только потому, что заказчику необходима стохастическая печать. Но и без этого важно научиться правильно работать с новой технологией (речь идёт о корректном профилировании и системном подходе)».
21Печатная форма — скомплектованный типографский набор, пластина, цилиндр и т. п. формы, поверхность которых содержит печатающие и пробельные элементы. Предназначена для многократного получения печатных оттисков. Взаимное расположение печатающих и пробельных элементов определяет способ печати.
В зависимости от способа печати, вида печатных машин, характера используемых материалов различают следующие печатные формы:
при высокой печати — набор, клише, стереотип;
при плоской печати — форма на монометалле (алюминий, цинк), биметалле и триметалле (например, сталь, медь, хром), на стекле;
при глубокой печати — медные или хромированные цилиндры.
22Копировальный слой(светочувствительный слой)-воздушно-сухая пленка толщиной 1,5-5 микрон
Состав: светочувствительный компонент, пленкообразующий компонент, растворители.
Группы копировальных слоев:
1)естественные полимеры, коллоиды, очувствленные дихроматами K2Cr2O7. Основной недостаток – недолгое хранение, после нанесения копир.слоя сразу же экспонирование
2)слой, очувственный слоями диазония C6N5N=NCL,под действием света задубливается связь между молекулами за счет внедрения хрома
3)фотополимилизирующиеся слой-под действием УФ образует макромолекулы
Перенос информации фотоформы с помощью света на формные пластины ( реже цилиндры),покрытые светочувствительным (копировальным) слоем ,называют копировальным процессом . Он основан на способности копировального слоя изменять свои физико-химические свойства и прежде всего растворяться под действием света. Назначение полеченной на формной пластине копии зависит от вида печатных форм и технологии их изготовления.
Копировальный слой – тонкая(2-4 мкм) воздушно-сухая пленка светочувствительного или очувствленного полимера. Такие слои обладают очень низкой светочувствительностью и только к коротковолновым лучам. Поэтому их используют лишь для контактного копирования с фотоформ, применяя для экспонирования сильные источники освещения. Обработка копии производится при слабо дневном свете или при освещении мало мощных электрических ламп.
Копировальные слои обычно получают путем нанесения соответствующих жидких пастворов на формные пластины или рулонный материал с последующим высушиванием и резкой рулонного материала на отдельные пластины.
Виды:
1)Гидрофильные полимеры, очувствленные слоями хромовой кислоты. Взаимодействуя с полимером, дихромат задубливает его, т.е. изменяет способность растворяться в обычных для него растворителях до полной потери растворимости.
Таким образом, при экспонировании через негатив такого слоя свет проходит только через прозрачные участки негатива и задубливает находящийся под ним копировальный слой.
2)Гидрофильные полимеры очувствленныедиазосоединениями – это слои, состоящие из 2х компонентов, например поливинилового спирта или с диазосмолой. Следовательно, эти слои являются негативными, диазосмола выполняет те же функции, что и дихроматы в слоях первой группы. Эти слои не подвержены темному дублению и обладают большой сохранностью до одного года, что дает возможность наносить их на формные пластины в централизованном порядке на специализированных предприятиях. Такие пластины называют предварительно очувствленными пластинами.
Слои на основе диазосоединений в зависимости от своего состава могут быть как негативными, так и позитивными.
3)фотополимеризующиеся копировальные слои состоят из смеси полимеров и ненасыщенных соединений, которые под действием света полимеризуются.
Полимеризация таких слоев проходит только под действием света, благодаря чему они в течении длительного времени не изменяют своих рабочих свойств. Это позволяет наносить их на формные пластины заранее в централизованном порядке.
23
Ассортимент печатной продукции, которая может быть изготовлена офсетным методом многочисленный и разнообразный. Неполный её список включает: газеты, журналы, книги, типовые бланки деловых документов, рекламные проспекты, брошюры и плакаты, поздравительные открытки, визитные карточки, рекламные буклеты, рекламно-информационные материалы для рассылки по почте, изображения, получаемые с помощью лазерной штамповки, сложные изделия, отрывные талоны и купоны, художественные репродукции.
24Пластины с предварительно нанесенным копировальным слоем обычно называют предварительно очувствленными пластинами. Очувствление формных пластин -нанесение светочувствительного(копировального) слоя на их поверхность.
Копировальные слои обычно получают путем нанесения соответствующих жидких растворов на формные пластины или рулонный материал с последующим высушиванием и разрезкой рулонного материала на отдельные пластины.
Хромированные копировальные слои- гидрофильные полимеры, очувствленные слоями хромовой кислоты. Они состоят из 2 компонентов- гидрофильного полимера и соли хромовой кислоты- в большинстве случаев дихромата аммония. Последний в присутствии воздушно-сухого полимера приобретает светочувствительные свойства. Взаимодействуя с полимером, хромихромат задубливает его, т.е. изменяет способность растворяться в обычных для него растворителях до полной потери растворимости. При экспонировании через негатив такого слоя свет проходит только через прозрачные участки негатива и задубливает находящийся под ними копировальный слой. После растворения незадубленного слоя получается позитивная копия.
Гидрофильные полимеры, очувствленные диазосоединениями- это слои, состоящие из 2 компонентов, например, поливинилового спирта с диазосмолой. В результате фотохим-кого разложения диазосмолы при экспонировании образуются молекулы нерастворимого дубящего вещ-ва, которые способствуют дублению полимера. После проявления задубленный слой остается на копии.
25

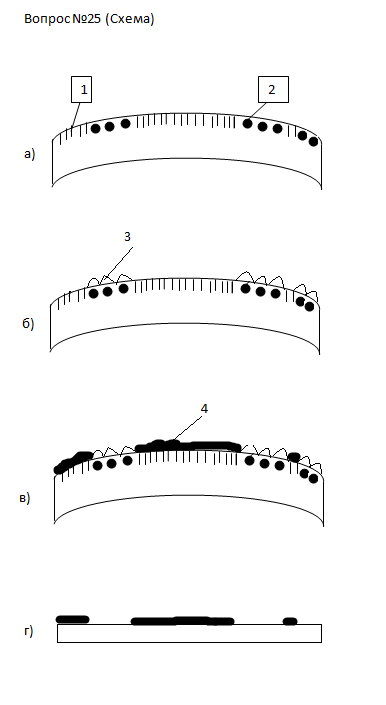

основы формирования печатных пробельных элементов плоской печати.
на печатных формах(рис а) плоской печати печатающие 1 и пробельные 2 элементы практически расположены в одной плоскости и имеют различные физико-химические свойства. Первые-олеофильные,вторые гидрофильные. Перед получением каждого оттиска в процессе печатания сначала форма увлажняется определенным водным раствором 3(реже спиртовым),который смачивает только гидрофильные пробельные элементы. Затем наносится печатная краска 4(рис в) содержащая свободные жирные кислоты .Она прилипает только к олеофильным печатающим элементам.В связи с тем,что печатающие элементы находятся в одной плоскости,они покрываются равномерным по толщине слоем краски и поэтому все элементы оттиска(рис г) состоят из красочного слоя одинаковой толщины
26Монометаллическая формная пластина.
В качестве основы может использоваться алюминий, который занял ведущее положение в полиграфической промышленности всего мира, как основной материал для изготовления монометаллических форм. Это объясняется тем, что алюминий обладает рядом достоинств: небольшим весом, хорошими гидрофильными свойствами получаемых на нем пробельных элементов. Увеличение прочностных свойств металла возможно за счет легирования его магнием, марганцем, медью, кремнием, железом, однако при этом ухудшается пластичность алюминия. Обработка поверхности алюминия, необходимая для плоской офсетной печати, может производиться как на отдельных листах, так и непрерывной обработкой в рулоне. Чаще всего используется обработка с рулона для того, чтобы изготавливать пластины с постоянными физическими и механическими характеристиками.Изготовление каждой предварительно очувствлённой пластины представляет собой серию сложных и точных производственных процессов. В настоящее время используется технология комплексной электрохимической обработки алюминия, включающая следующие последовательные операции: обезжиривание, декапирование, электрохимическое зернение, анодирование (анодное оксидирование и наполнение оксидной пленки), нанесение копировального слоя (полив слоя), сушка.
27
6
1) Алюмиевый слой
2)Грунтовый слой
5
4
3
2
1
3) Светочувствительный – копировальный слой
