12.Збірні залізобетонні покриття для дахів з безрулонним покриттям (тепле горище)

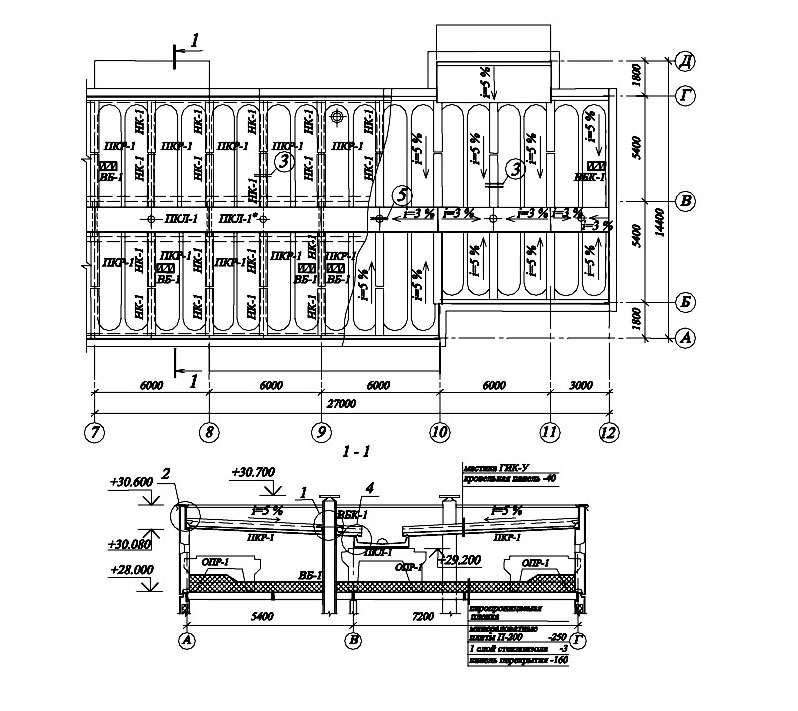

14. План покриття з збірних залізобетонних конструкцій для дахів із безрулонним покриттям (холодне горище)
ВБ – вентиляційний блок; ВБК – вентиляційний блок даху; ОПР – опорна рама; ПКР – покрівельна панель; ПКЛ - лоткова панель; НК – нащільник покрівельний

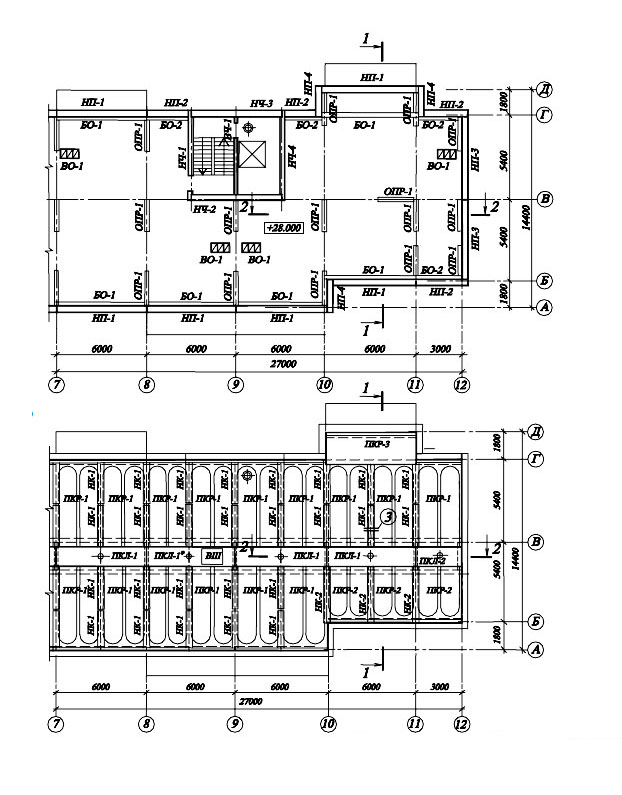

15. План покриття з збірних залізобетонних конструкцій для дахів із безрулонним покриттям (тепле горище)
ВО – вентиляційний оголовок; ОПР – опорна рама; БО – опорна балка;НП – Зовнішня фрізова панель; НЧ – зовнішня панель горища ; ПКР – покрівельна панель; ПКЛ - лоткова панель; НК – нащільник покрівельний; ВШ – загальна витяжна шахта

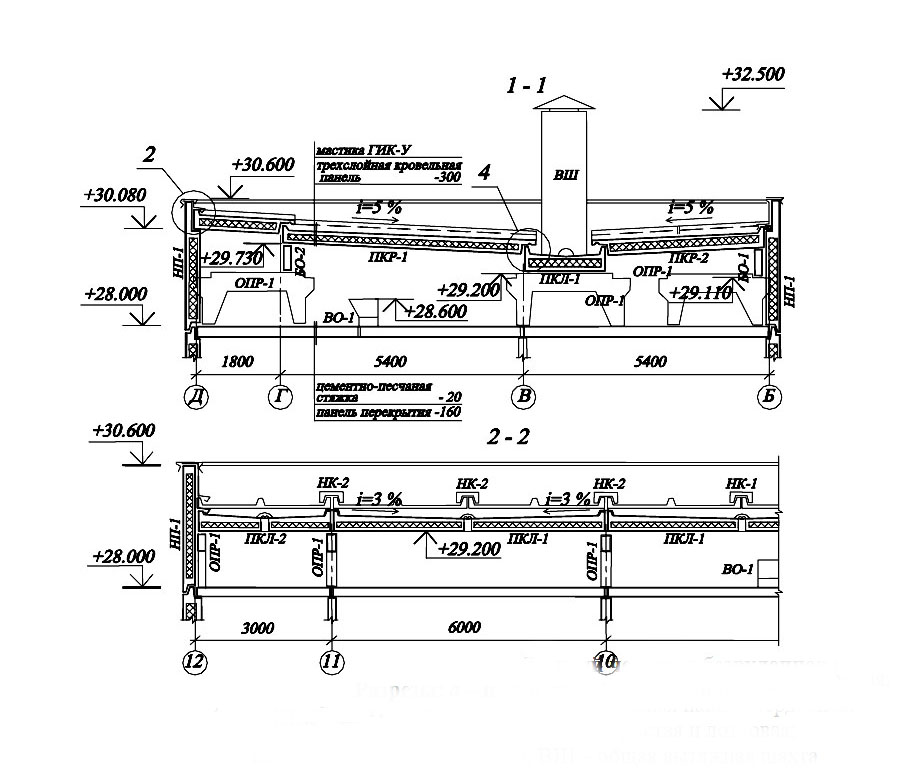

16. Безрулонна покрівля та тепле горище. Розрізи: поперечний(а) , повздовжній (б)
ВО – вентиляційний оголовок; ОПР – опорна рама; БО – опорна балка;НП – Зовнішня фрізова панель; НЧ – зовнішня панель горища ; ПКР – покрівельна панель; ПКЛ - лоткова панель; НК – нащільник покрівельний; ВШ – загальна витяжна шахта

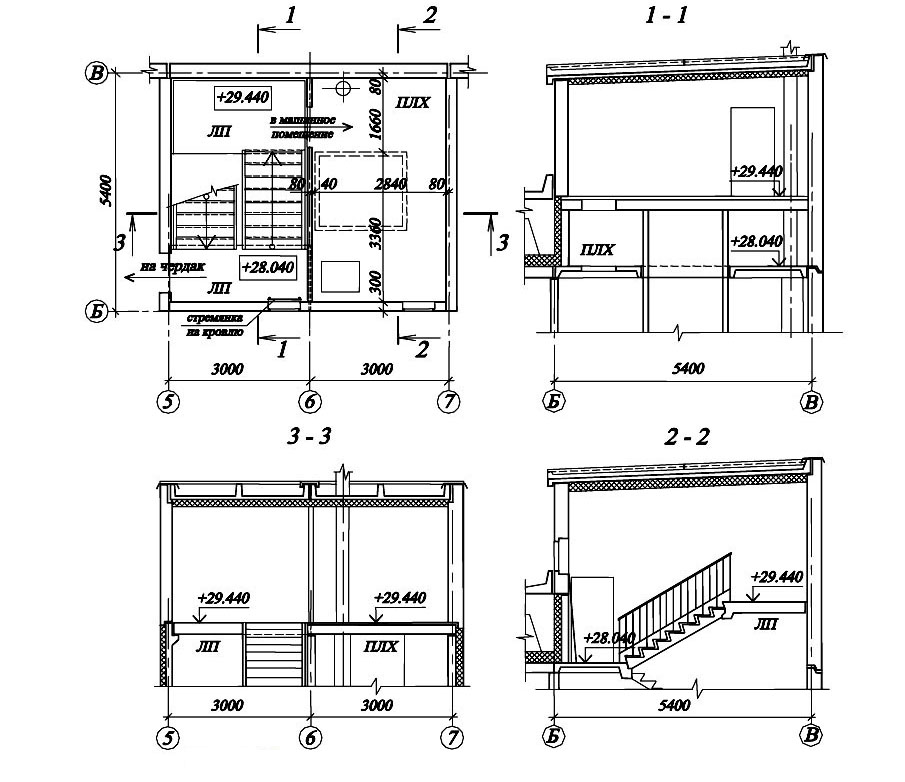

18.Конструкція перекриття та покриття машинного відділення ліфту

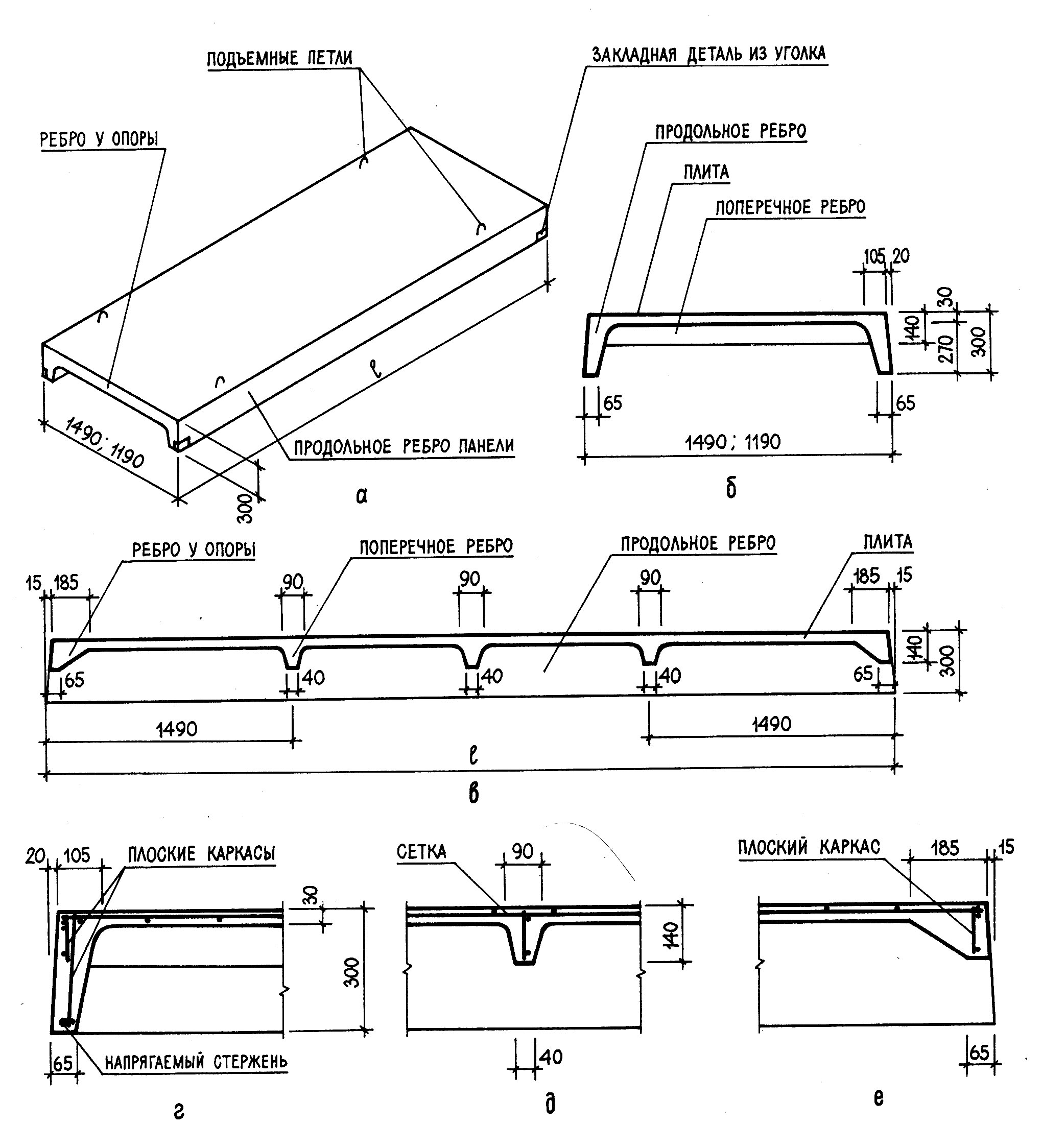

Ребриста панель для дахів з рулонним покриття
а – загальний вигляд; б – поперечний переріз ребристої панелі; в – повздовжній переріз ребристої панелі;г,– армування повздовжнього ребра панелі; д, е - армування поперечного ребра панелі

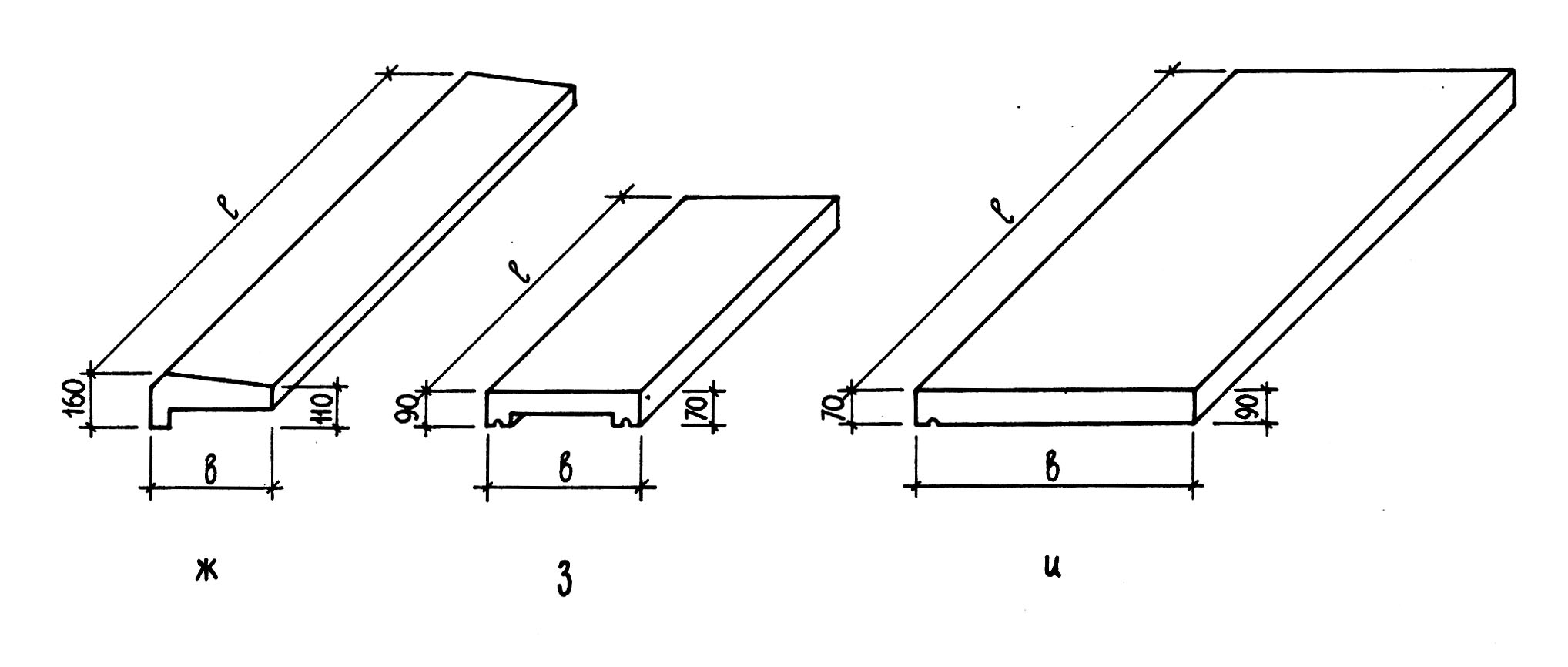

Парапетні
(ж, з) та карнизна (и) плити

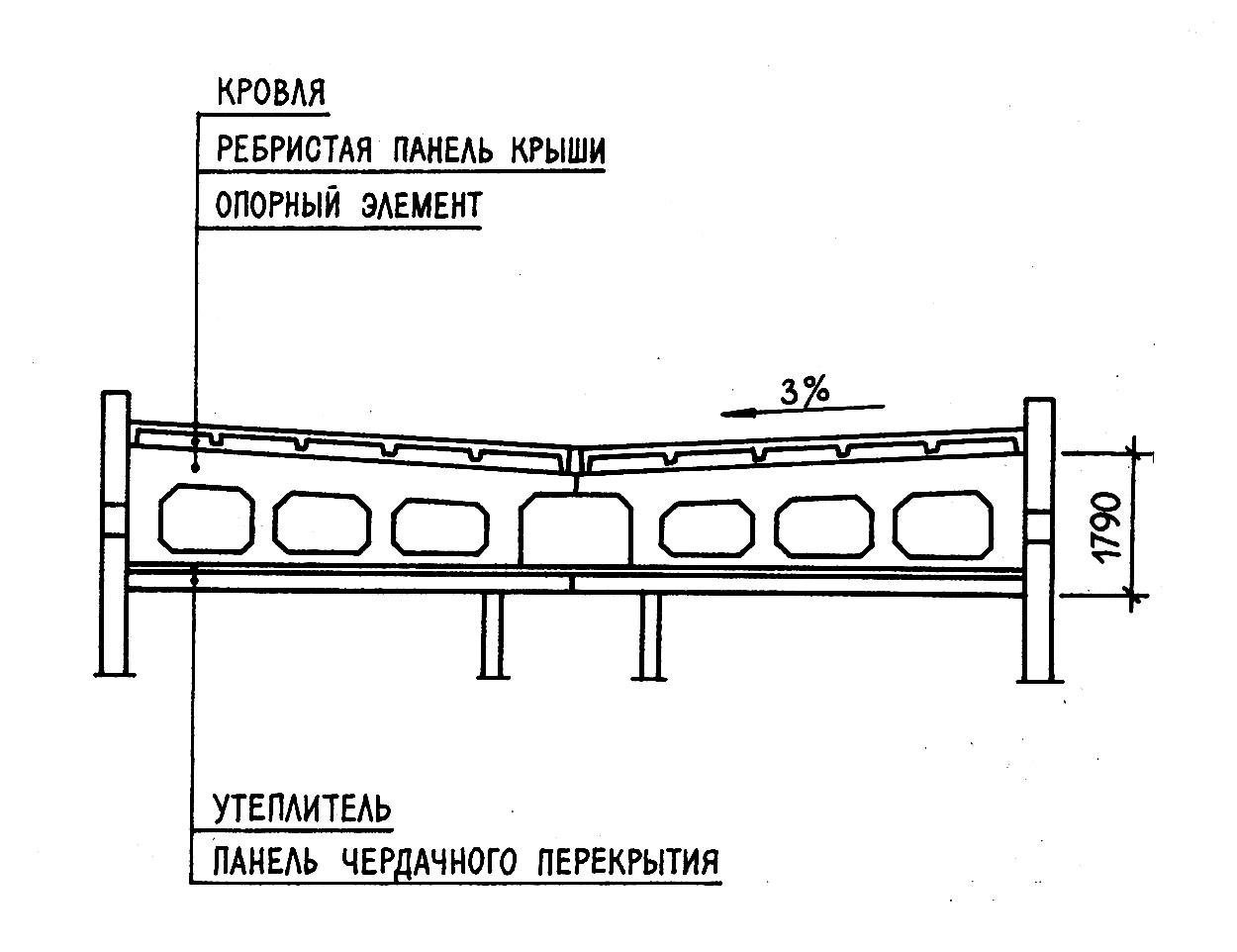

Рулонне покриття з поперечним розміщенням опорних елементів
Рулонне покриття я з повздовжнім розміщенням опорних елементів

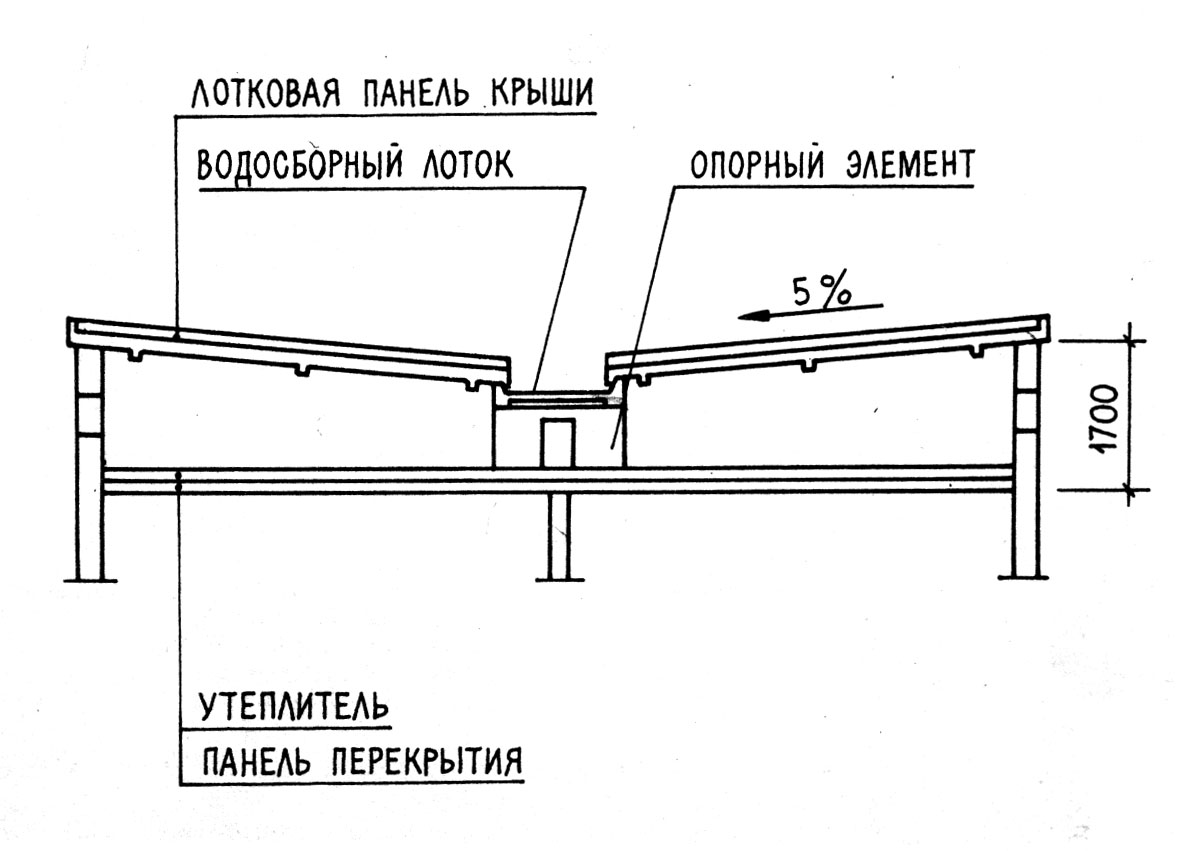

Безрулонне покриття

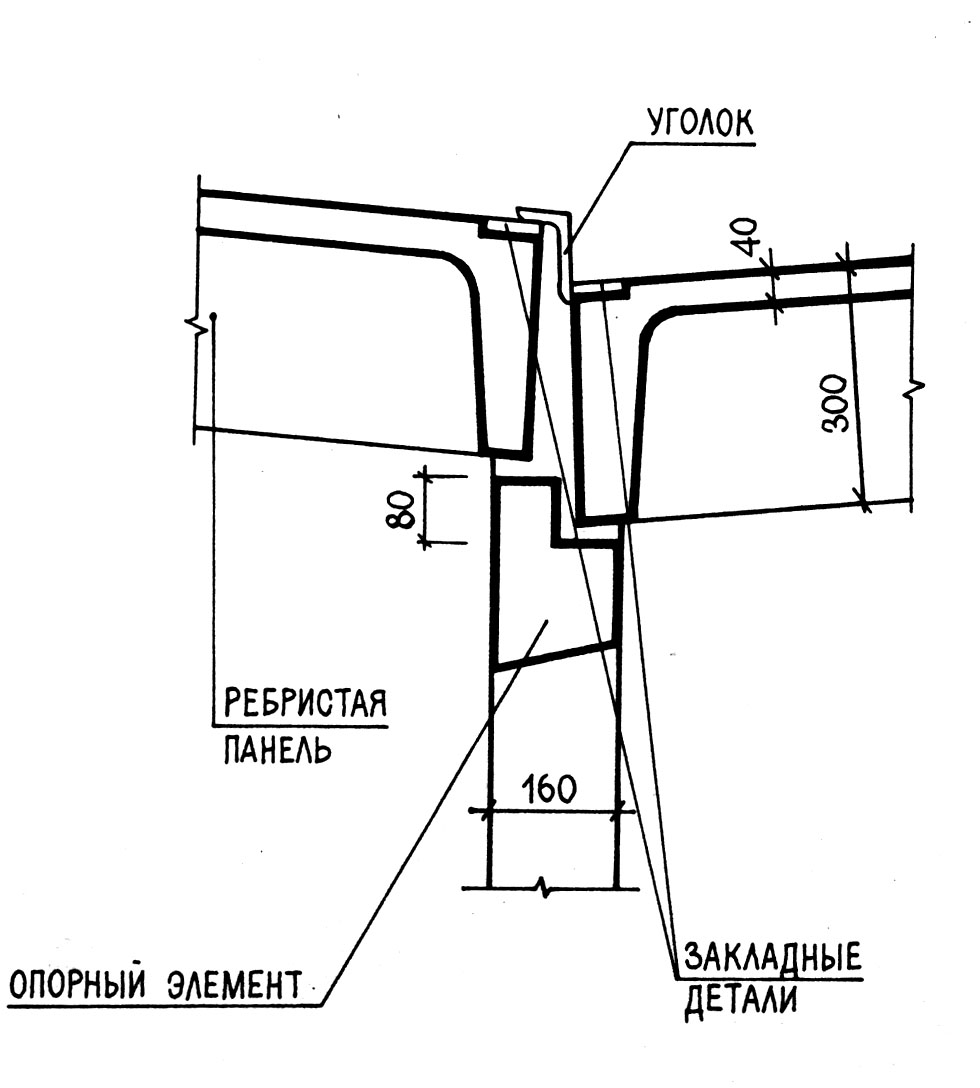

Спирання ребристих панелей на опорні елементи (рулонне покриття)

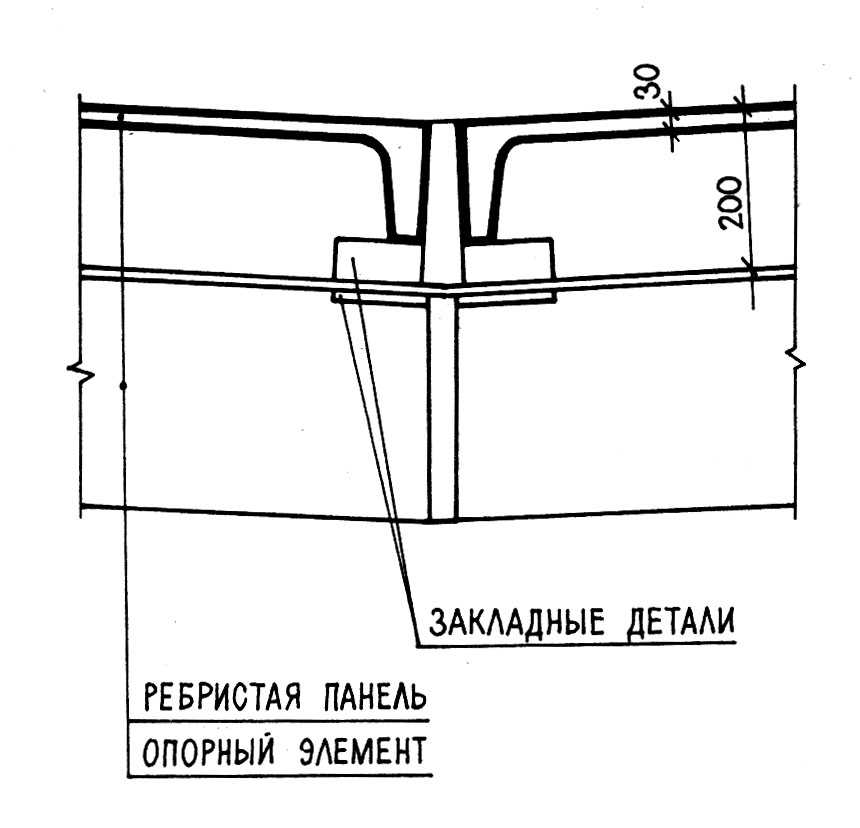

Спирання ребристих панелей на опорні елементи (рулонне покриття)

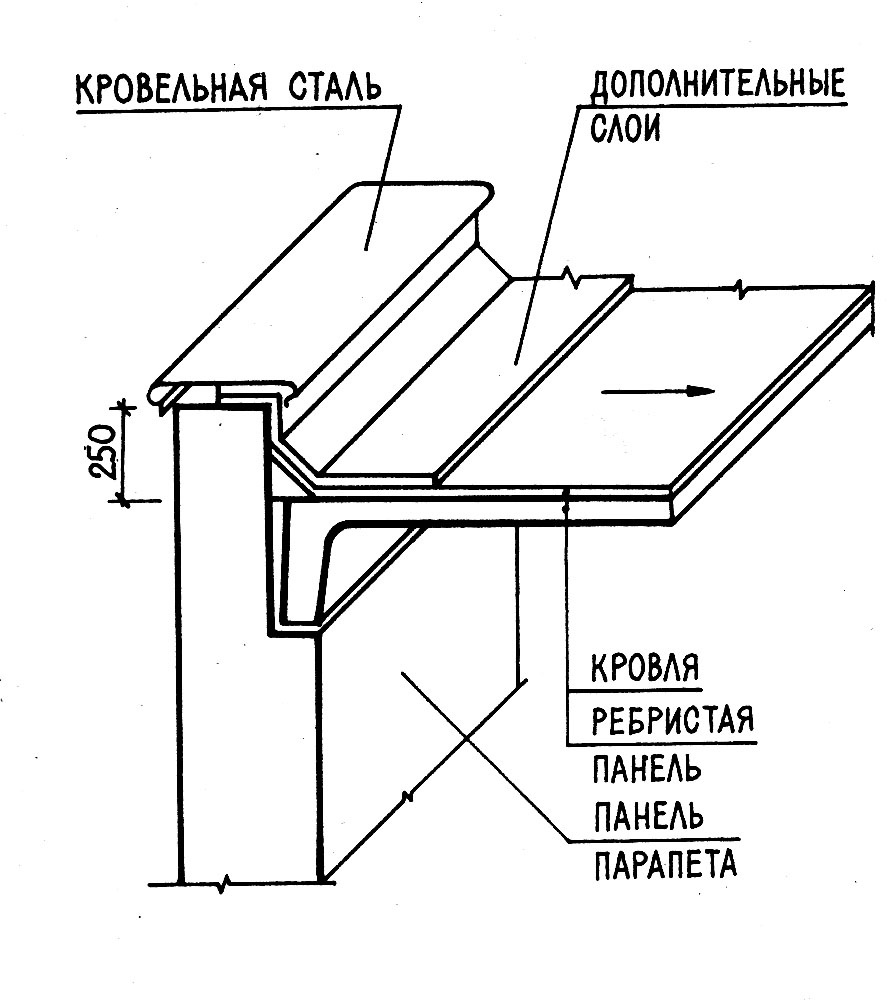

Примикання ребристих панелей до парапет у(рулонне покриття)

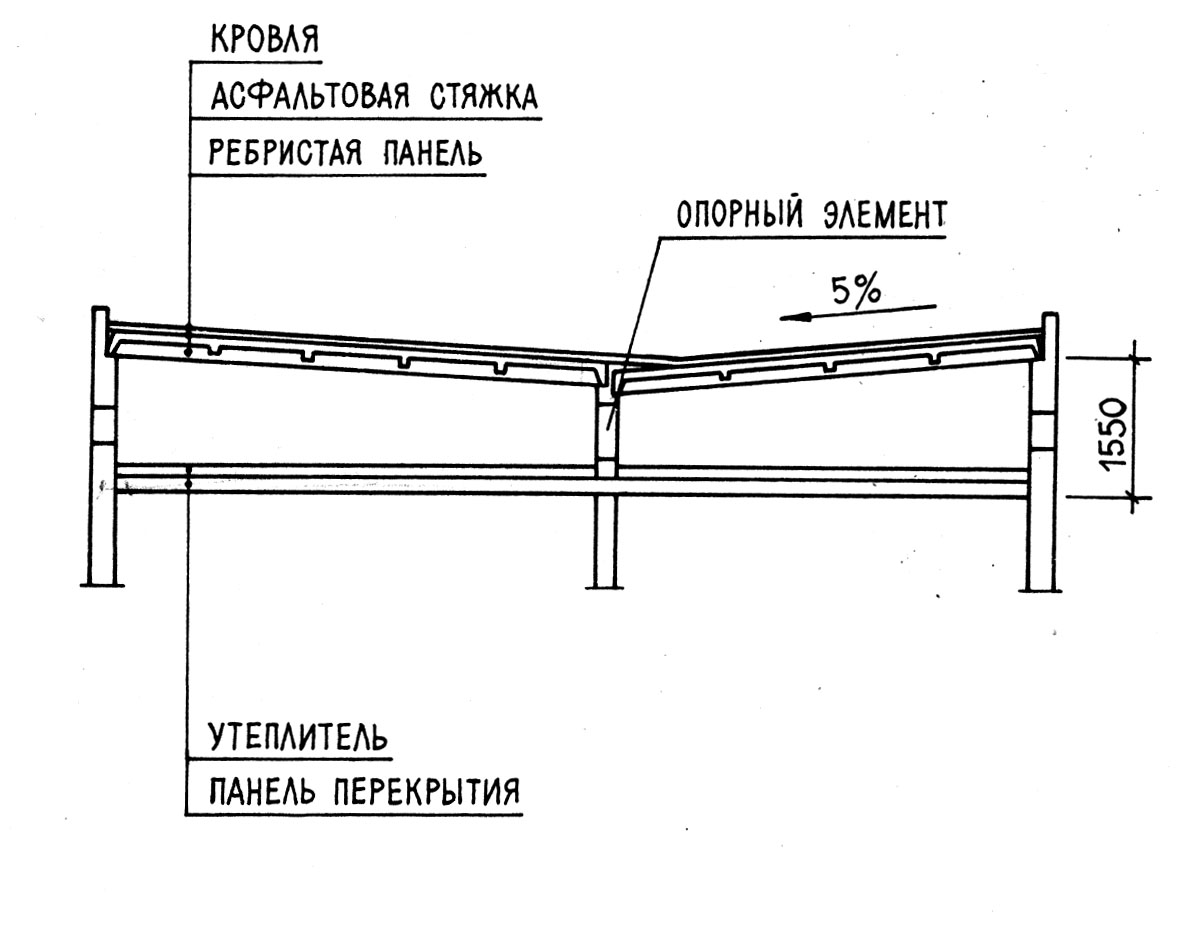

Дах з утепленим покриття

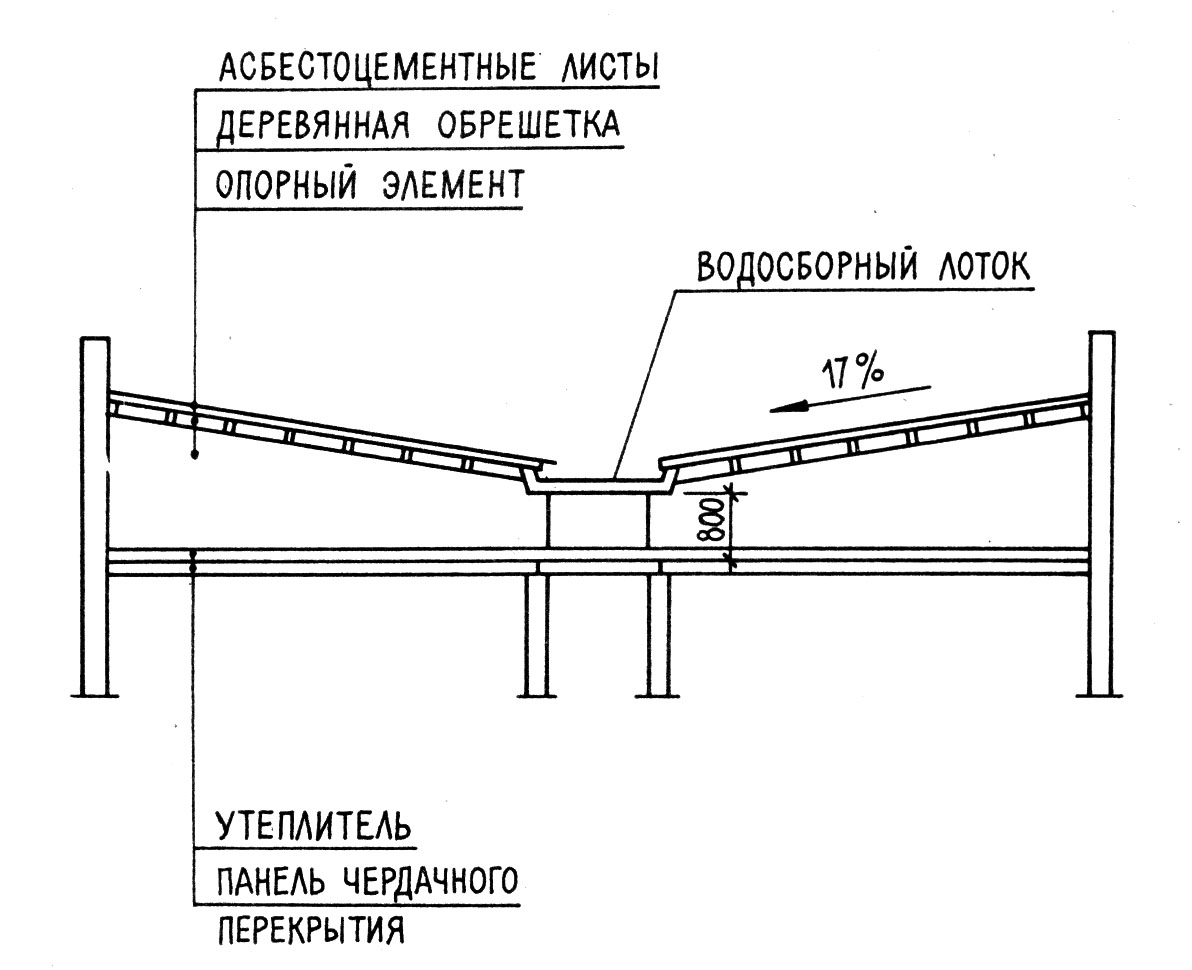

Дах із азбестоцементної покрівлі
Стик лоткових панелей

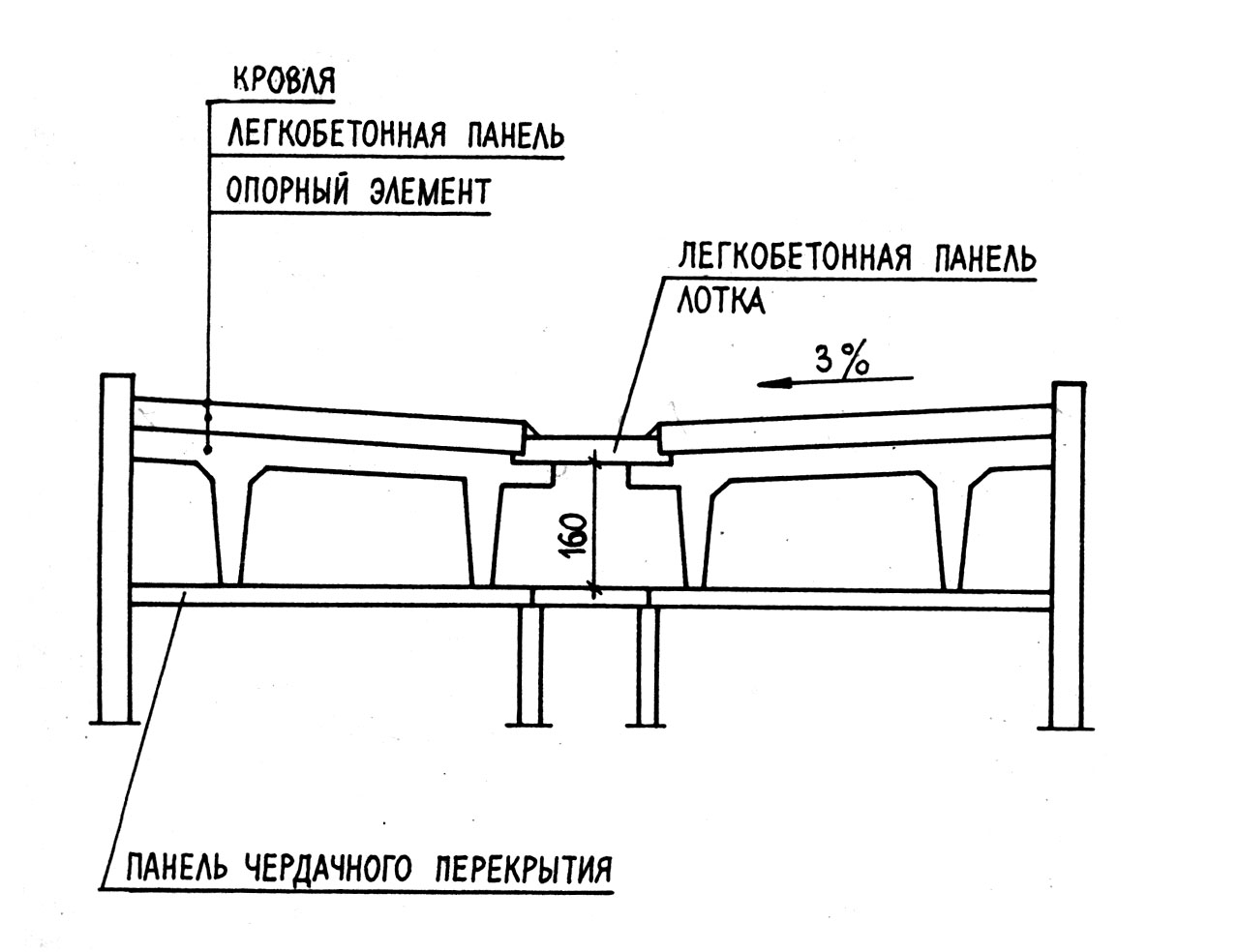

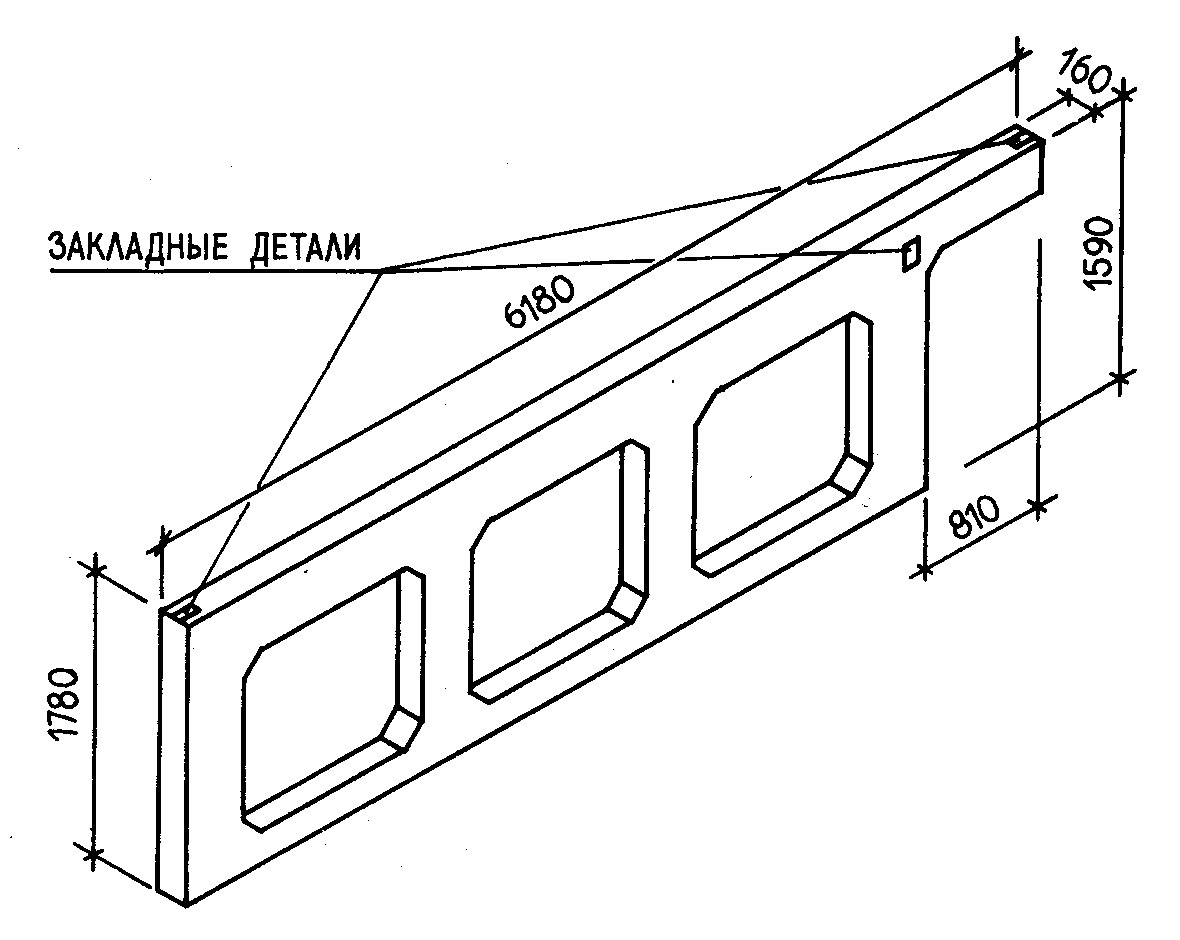

Опорний елемент даху з горищем
Примикання рулонної покрівлі до парапету висотою більше 450 мм

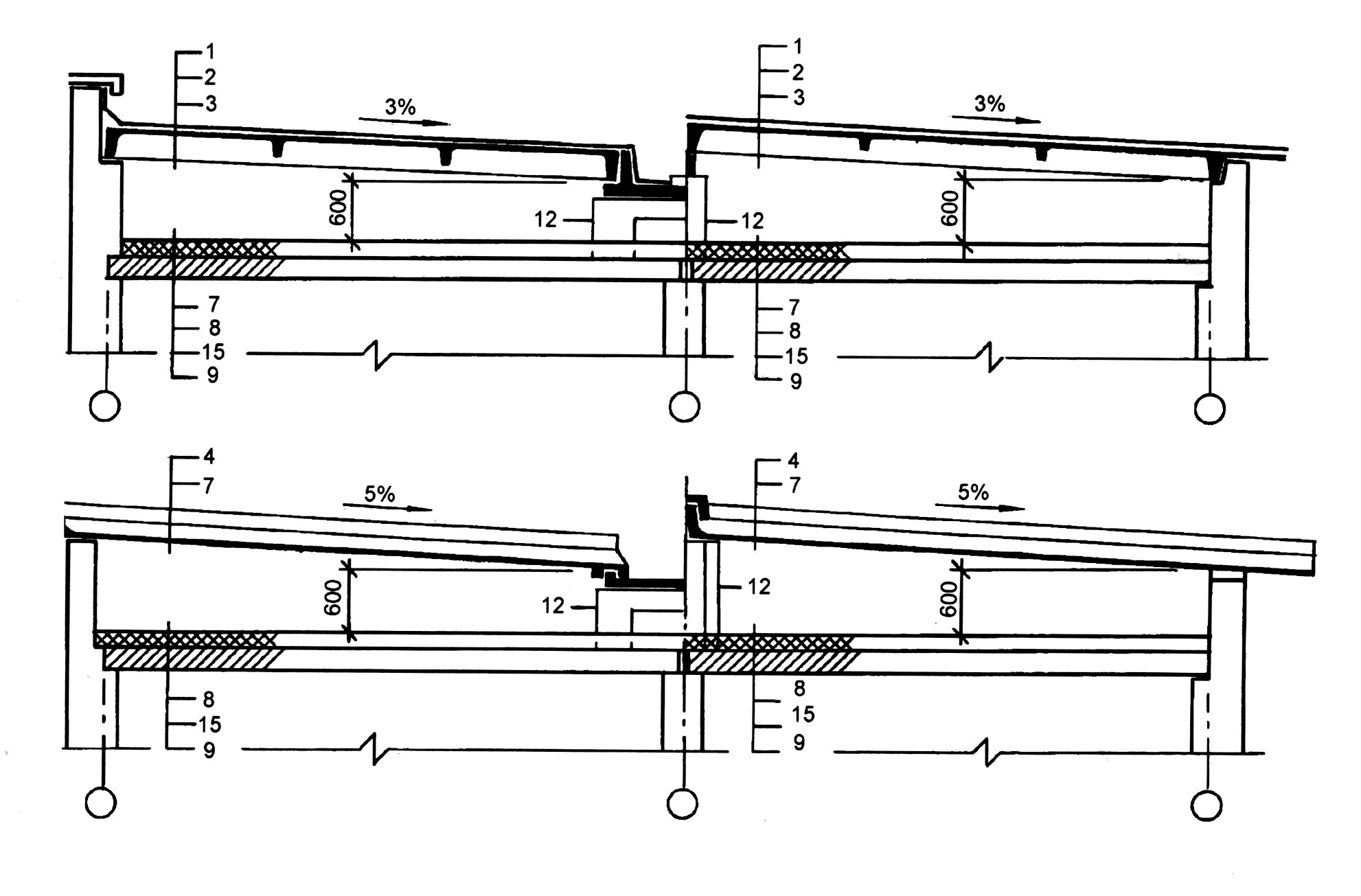

Схеми конструкцій залізобетонних дахів без горища
( роздільна конструкція рулонного покриття, роздільна конструкція безрулонного покриття)
1 – рулонна покрівля; 2 – стяжка; 3 – ребриста покрівельна плита; 4 – покрівельна плита безрулонного даху; 7 – повітряний прошарок; 8 – плитний утеплювач; 9 – залізобетонна плита перекриття; 12 – опорний елемент; 15 – пароізоляція
Балкони, еркери, лоджії

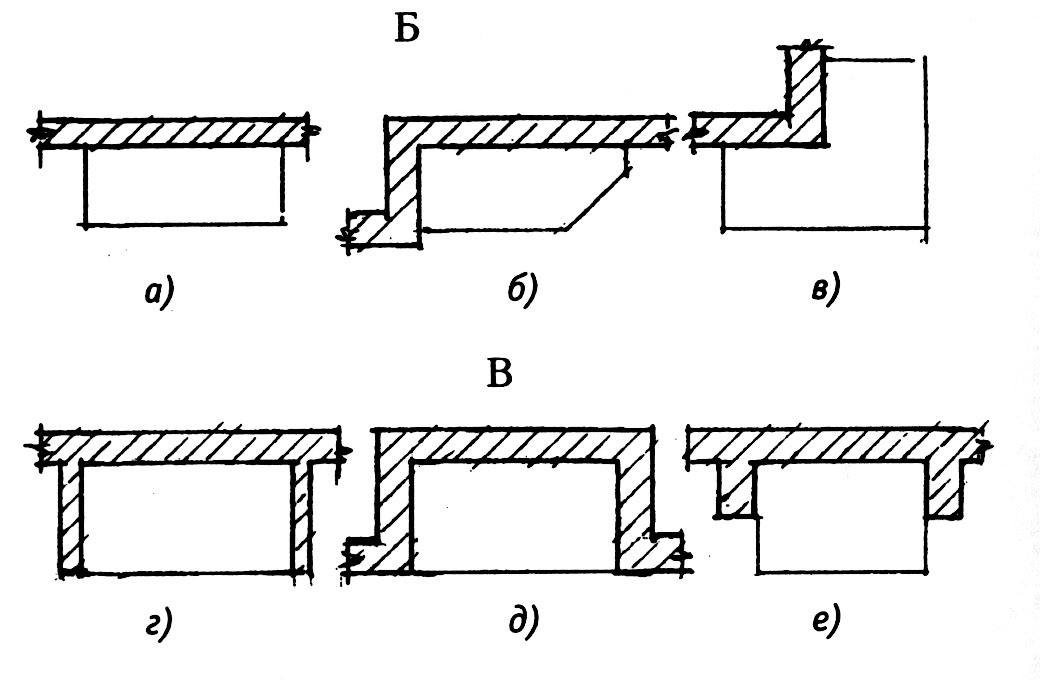

Розміщення балконів (Б) та лоджій(В)
а – уздовж стіни; б,в – кутові; г – вбудована лоджія; д – виносна лоджія; лоджія - балкон

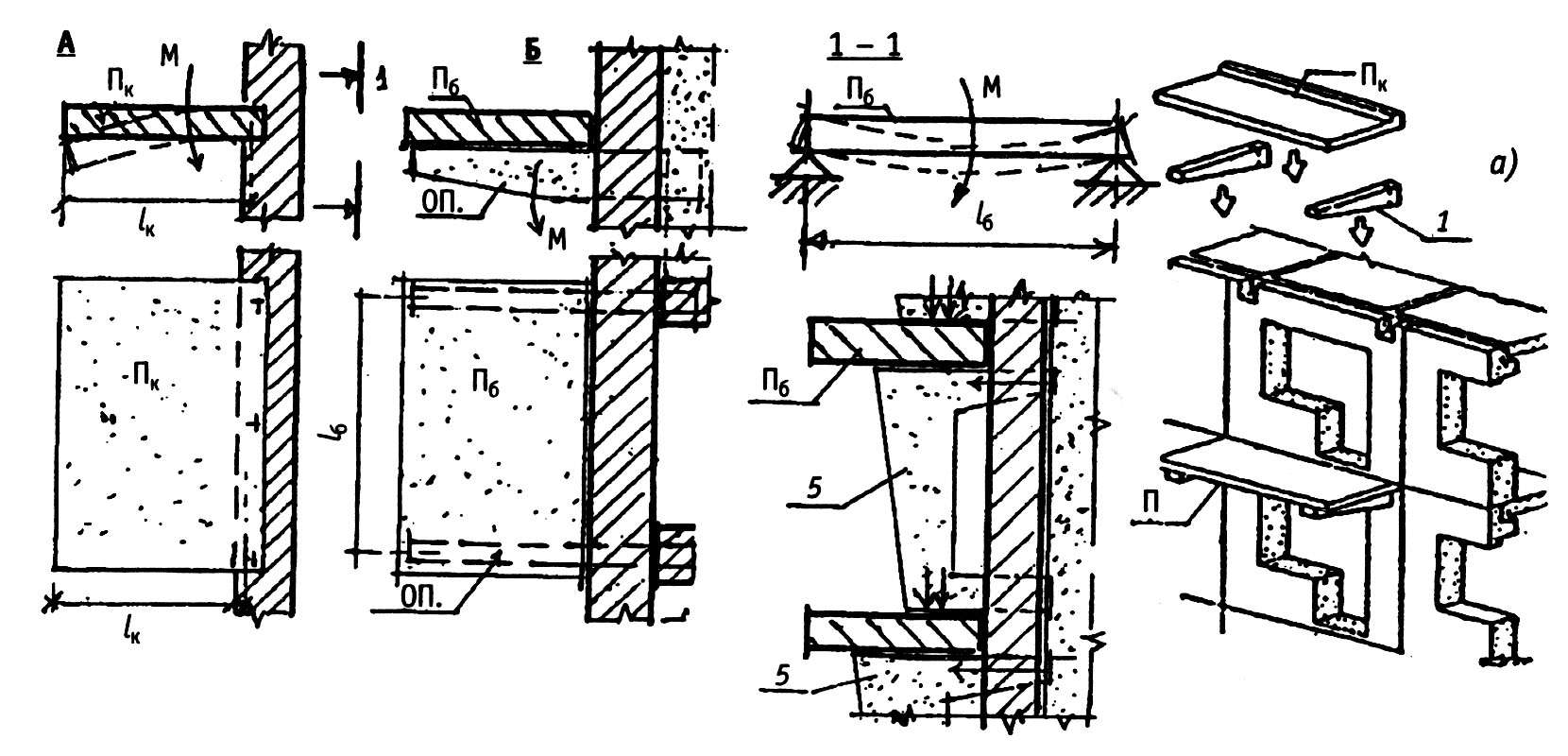

Основні схеми спирання балконних плит
А – консольний винос плити Пк ; Б – плита Пб на опорах, які працюють за балочною схемою в прогоні Lб ; а - схема роботи консольної плити

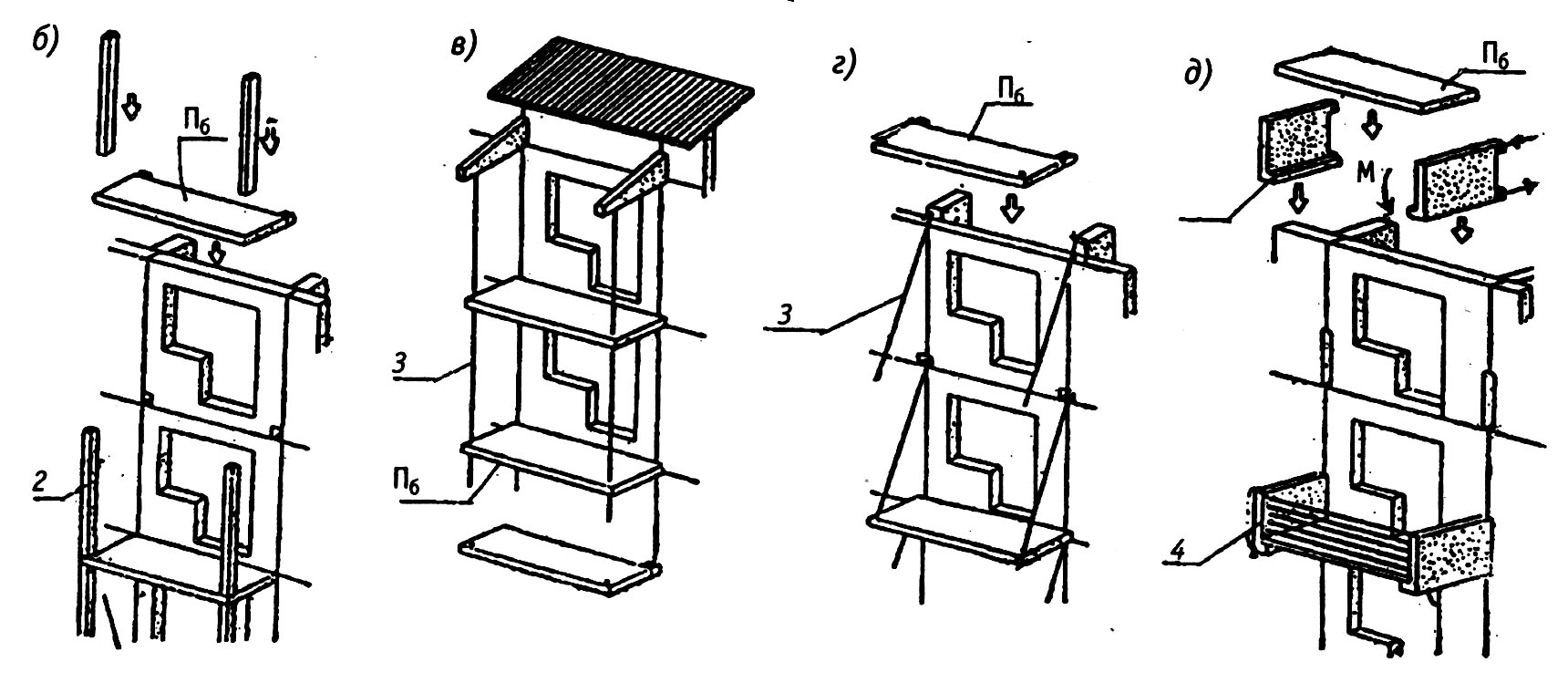

Схеми роботи плит Пб
б – стійки, в, г – підвіски; д – бокові огородження, що підвішені до поперечних стін у вигляді кронштейнів

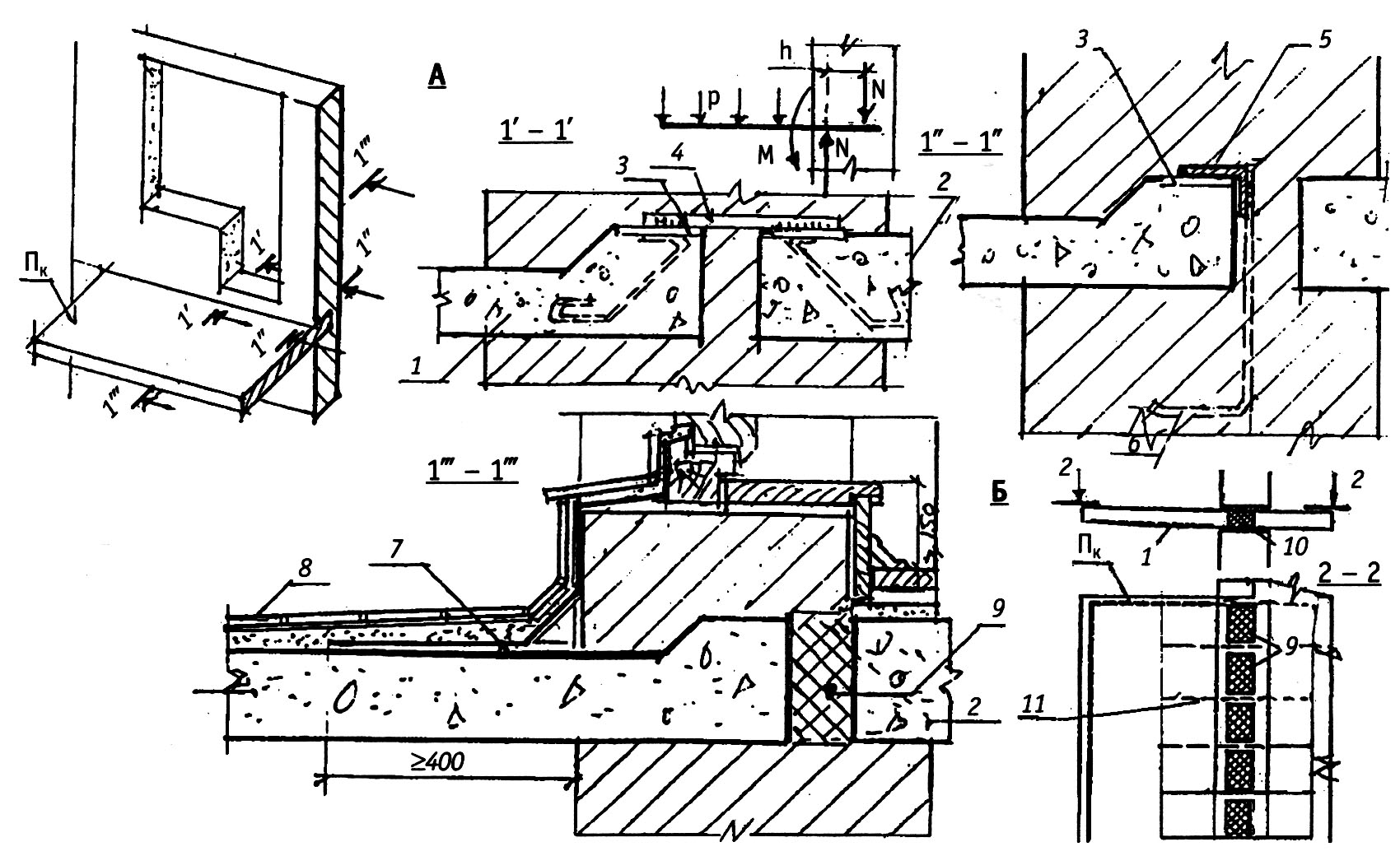

Консольне спирання плити (Пк)
А- консольне защемлення плити у стіні Б – консольний виступ плити перекриття
1-плита Пк; 2 – плита перекриття, 3 – закладні деталі; 4 – стержні d = 10…14 мм А-111, 5 =L 75х50х5; 6 - анкер; 7 – гідроізоляція; 8 – плитка підлоги; 9 – прокладка з ефективного утеплювача; 10- отвори в перекриття; 11- арматурні каркаси

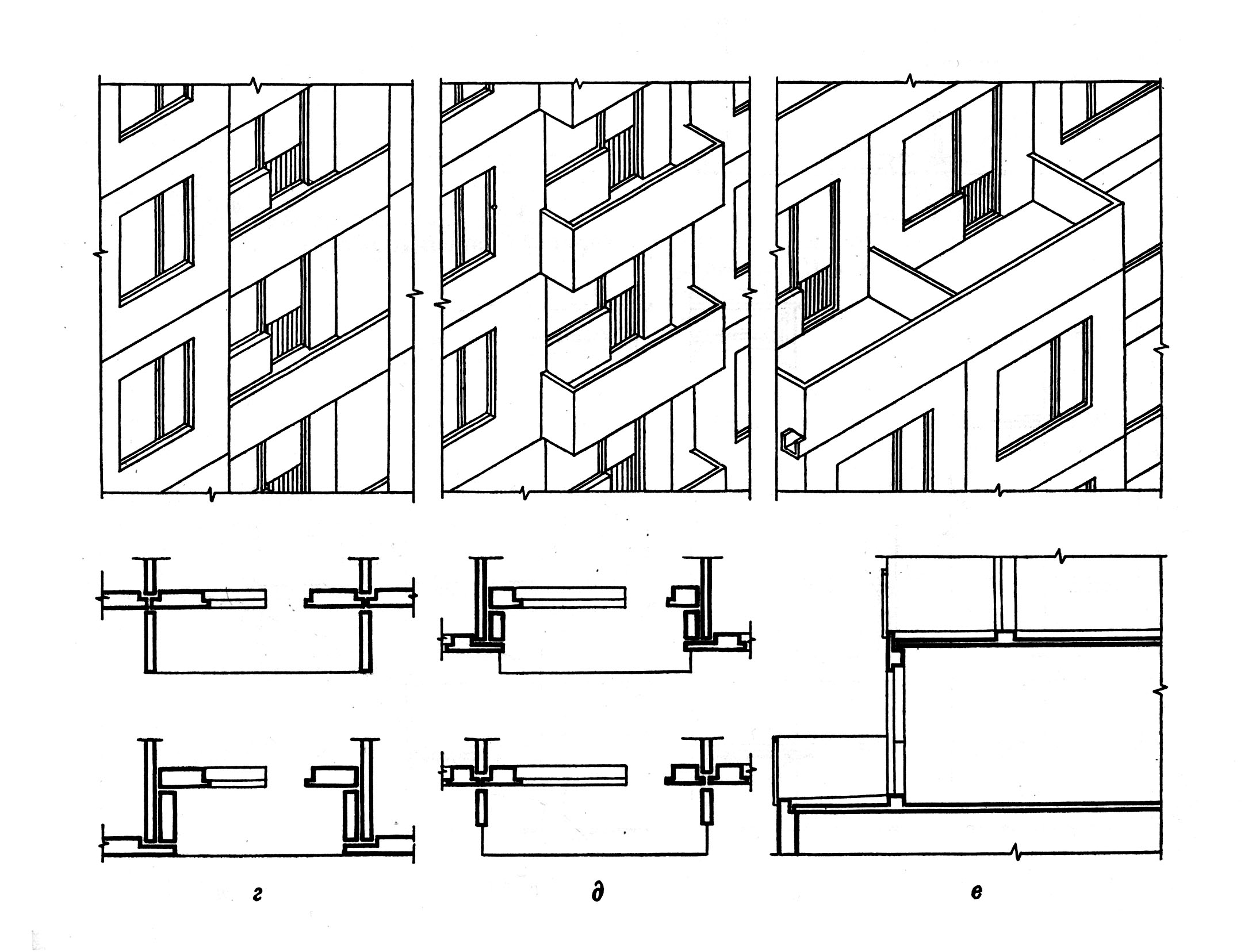

Типи літніх приміщень

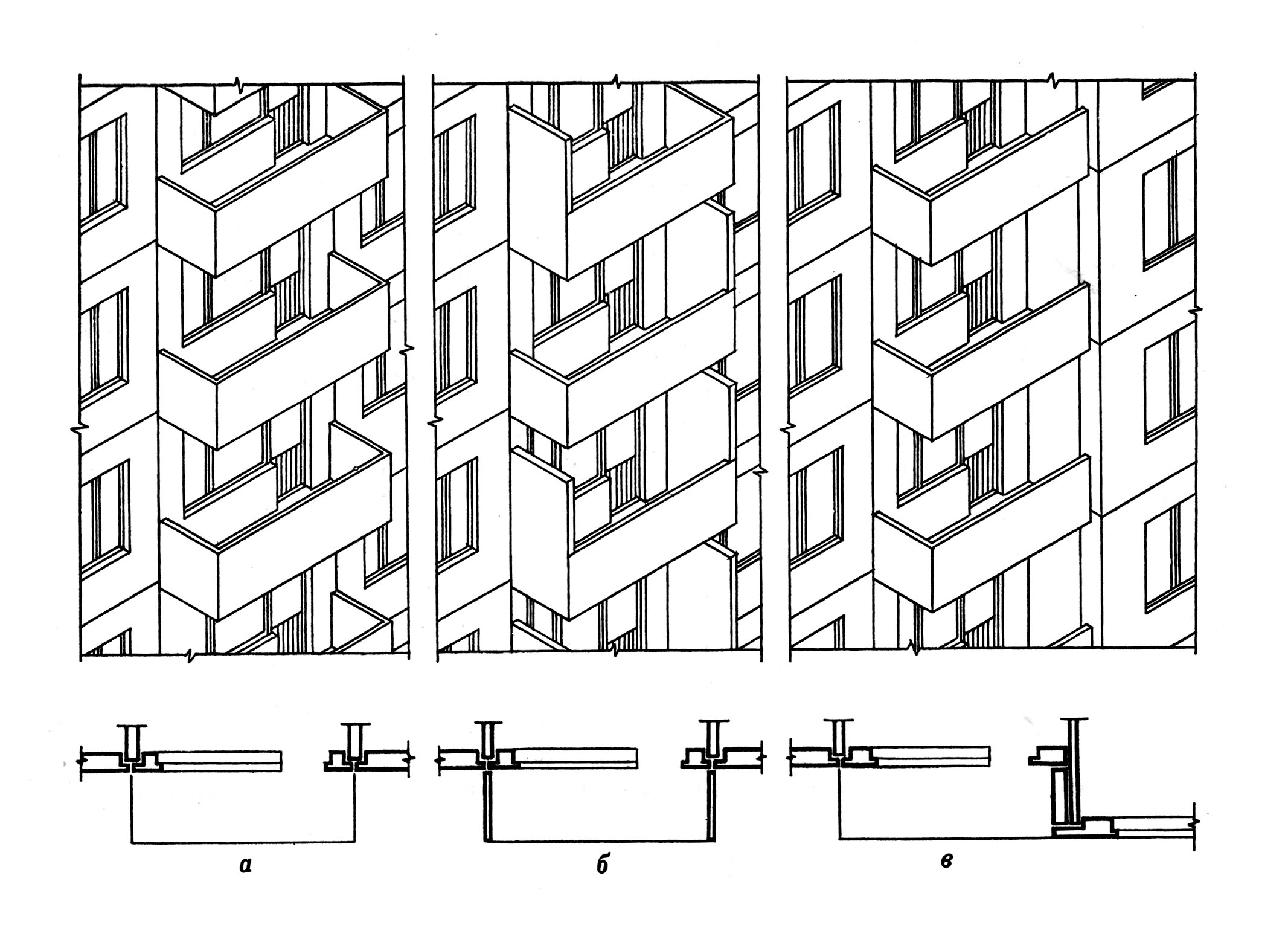

а – відкритий балкон; б – балкон з вітрозахисними екранами з одної або з двох сторін; в – кутовий балкон (відкритий, що примикає однією стороною до стіни)
г – лоджія; д – лоджія-балкон; е – тераса

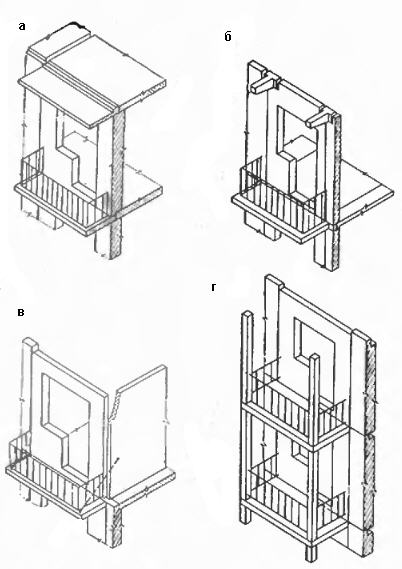

Рис. Устройство балконов в бескаркасных крупнопанельных зданиях
а — на консольной плите. б — на консолях; в — на стальных подмостках закрепленных на несущих стенах: г — на стойках опертых на фундамент.
